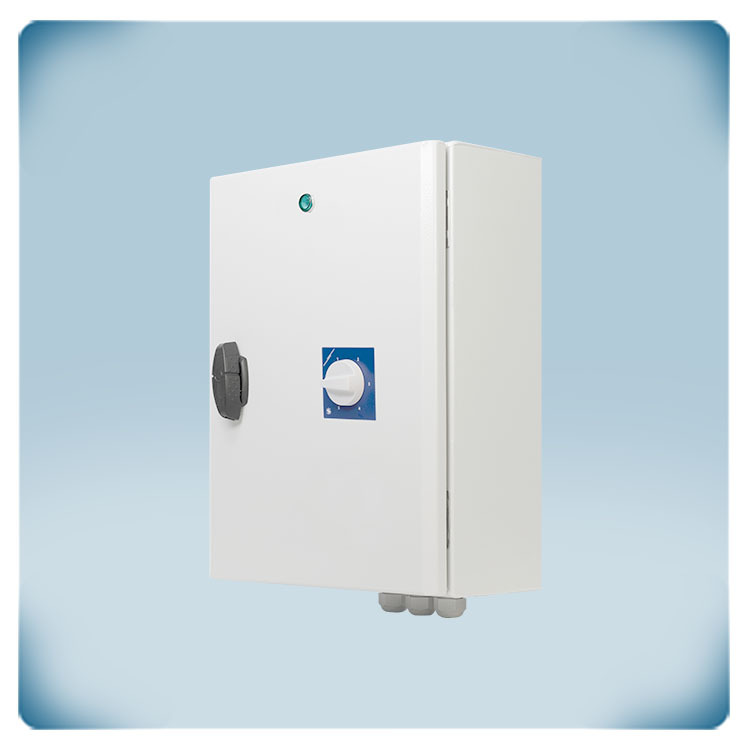

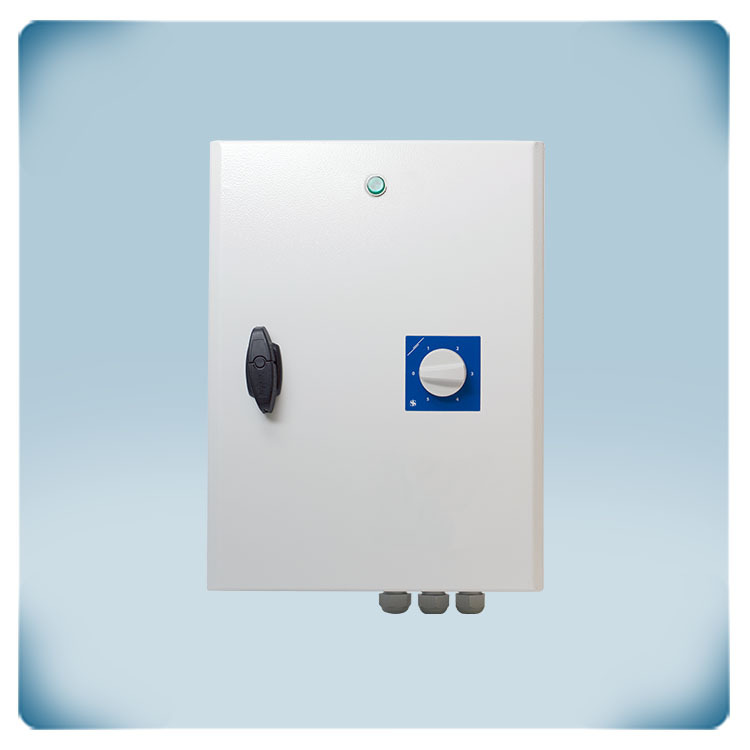

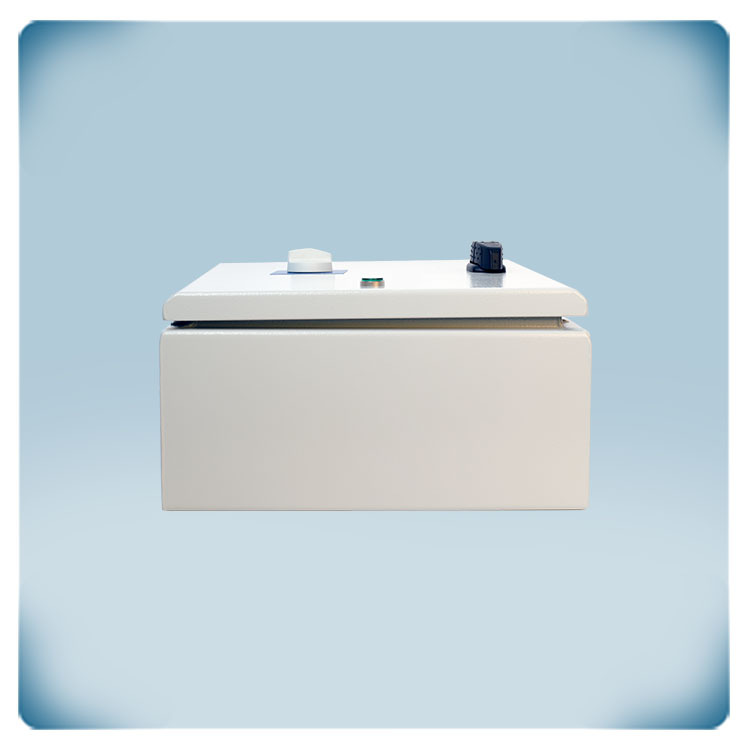

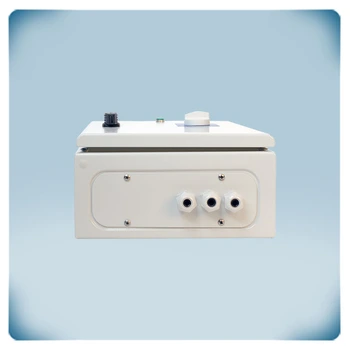

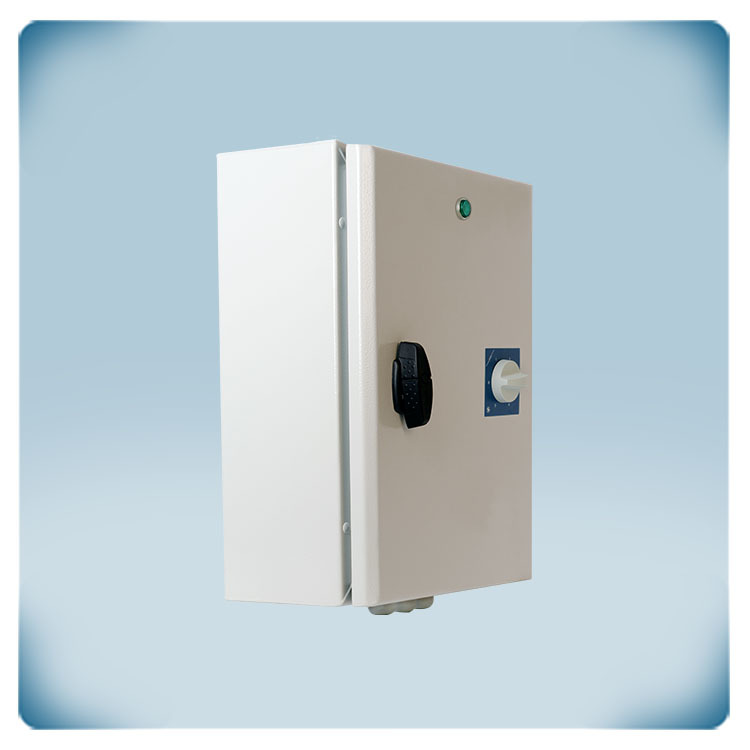

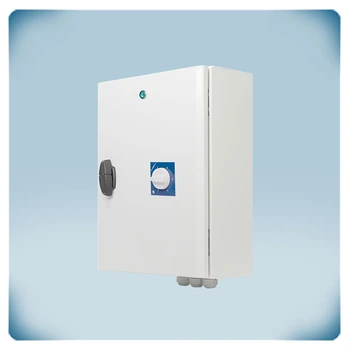

Variateur de vitesse à autotransformateur 4 A | 400 VCA | CT
Description du produit
Variateur de vitesse de ventilateur à transformateur pour moteurs 400 V avec contacts thermiques. Le courant moteur maximal est de 4 A. La vitesse du ventilateur peut être réglée via un commutateur rotatif intégré sur le couvercle avant. La fonction de surveillance TK arrête le moteur en cas de surchauffe.
La vitesse du ventilateur peut être réglée en cinq paliers, ou bien étapes, en réduisant la tension du moteur. La tension de sortie est entièrement sinusoïdale et garantit un fonctionnement silencieux du moteur. Le boîtier peut être monté en surface et bénéficie d'un indice de protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
La tension d'alimentation est de 400 V.
Spécifications et descriptions supplémentaires
Comment le STRS4-40L40 contrôle-t-il la vitesse des ventilateurs triphasés ?
Le STRS4-40L40 est conçu pour offrir plusieurs options de vitesse pour le contrôle de ventilateurs triphasés de 400 V à l'aide d'un autotransformateur. Celui-ci permet d'ajuster la tension fournie au moteur du ventilateur, ce qui affecte la vitesse de rotation du moteur et donc la vitesse du ventilateur. L'autotransformateur possède plusieurs prises ou bornes le long de l'enroulement primaire, qui fournissent différents niveaux de tension correspondant à divers réglages de vitesse.
Le mécanisme de contrôle est un commutateur rotatif à 5 paliers, ou bien étapes. Lorsqu'un réglage de vitesse spécifique est sélectionné sur le commutateur rotatif, celui-ci ajuste les prises du transformateur, modifiant ainsi la tension fournie au moteur du ventilateur et contrôlant la vitesse en conséquence. Chaque étape ou position du commutateur correspond à une tension de sortie spécifique, permettant aux utilisateurs de choisir la vitesse souhaitée. Les tensions de sortie disponibles sont : 130, 180, 230, 300 et 400 VAC.
Quelles sont les directives de câblage pour un moteur de ventilateur triphasé avec le STRS4-40L40 ?
Lors du câblage d'un moteur de ventilateur triphasé, il est nécessaire de suivre des directives spécifiques pour garantir des connexions correctes et un fonctionnement sûr.

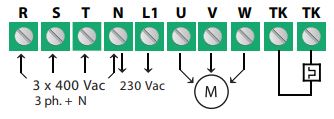

La première étape consiste à identifier les fils du moteur. Typiquement, pour les moteurs triphasés, il y a des fils étiquetés U, V et W pour les trois phases. Ce sont les sorties vers le moteur, tandis que le variateur lui-même est alimenté via les bornes R, S et T + N (pour le neutre).
Il faut vérifier la plaque signalétique du moteur ou ses spécifications pour pouvoir déterminer sa tension nominale. Il est essentiel de faire correspondre la tension du moteur avec la tension d'alimentation disponible.
Selon la tension du moteur et l'alimentation disponible, il convient de câbler le moteur soit en configuration triangle (Δ), soit en configuration étoile (Y). La plaque signalétique du moteur ou la documentation du fabricant doit indiquer la configuration de câblage appropriée pour le modèle de moteur spécifique.
De toute façon, il faut suivre les directives de mise à la terre spécifiées par les codes électriques locaux. En règle générale, les moteurs triphasés nécessitent une mise à la terre à des fins de sécurité.
Quelles sont les directives d'installation recommandées pour le variateur de vitesse de ventilateur STRS4-40L40 ?
Lors du montage du variateur de vitesse sur un mur ou un panneau, il est important de suivre certaines instructions et directives d'installation pour pouvoir garantir un fonctionnement correct et de la sécurité.
Choisissez une surface de montage robuste et sécurisée, capable de supporter le poids du variateur. Assurez-vous que la surface est plane et exempte de toute obstruction ou saillie qui pourrait gêner l'installation ou le fonctionnement de l'appareil.
Montez le variateur en position verticale. Cela permet un flux d'air approprié et le refroidissement des composants internes. Assurez-vous qu'il y a une ventilation adéquate autour du variateur. Laissez suffisamment d'espace autour de l'appareil pour la circulation de l'air, en particulier sur les côtés et le dessus, afin d'éviter la surchauffe et de garantir un refroidissement optimal. Installez le variateur dans un endroit dont la plage de température ambiante est appropriée. Évitez les zones excessivement chaudes, comme la proximité de sources de chaleur ou l'exposition directe au soleil, car cela peut affecter négativement les performances et la durée de vie du variateur. Suivez les instructions pour le câblage du variateur. Assurez-vous que le câblage est correctement fixé et protégé pour éviter tout endommagement ou contact accidentel.
Tenez compte de toutes les conditions environnementales spécifiques qui pourraient avoir un impact sur les performances du variateur, telles que l'exposition à l'humidité, à la poussière ou à des substances corrosives. Si nécessaire, prenez des mesures supplémentaires pour protéger le variateur, comme l'utilisation de boîtiers ou de couvercles appropriés. Installez le variateur dans un endroit permettant un accès facile pour la maintenance, l'inspection et les réglages, si nécessaire. Assurez-vous qu'il y a suffisamment d'espace autour du variateur pour accéder aux commutateurs, aux bornes et à tout autre élément de l'interface utilisateur.
Quelles sont les caractéristiques du boîtier et de la protection du STRS4-40L40 ?
Le STRS4-40L40 est doté d'un boîtier métallique avec un revêtement peint résistant aux chocs mécaniques externes. L'indice de protection IP54 garantit que les boîtiers sont conçus pour offrir un haut niveau de protection contre la pénétration de poussière et d'eau. Ils sont efficacement scellés contre les particules de poussière et peuvent résister aux projections d'eau provenant de toutes les directions, ce qui les rend adaptés aux environnements présentant des contraintes modérées.
