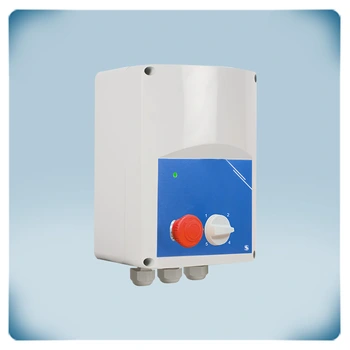

Variateur de vitesse à autotransformateur 3,5 A | bouton urgence
Description du produit
Variateur de vitesse de ventilateur à cinq étapes avec fonction d'extraction de fumées. Il contrôle des moteurs monophasés. Le courant moteur maximum (combiné) est de 3,5 A.

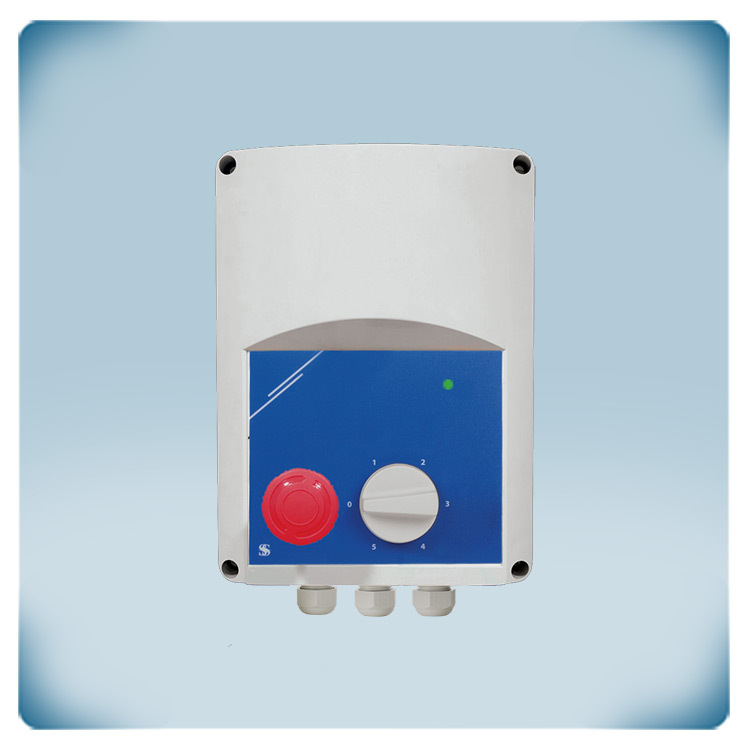

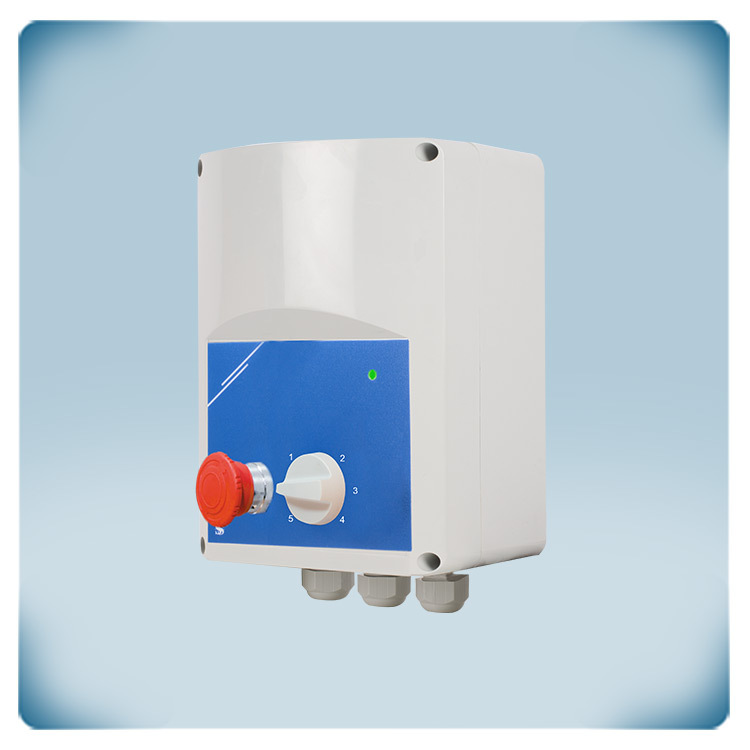

Le commutateur rotatif peut être utilisé pour choisir la vitesse de ventilateur AC requise. Ce commutateur rotatif comporte cinq réglages de vitesse et une position d'Arrêt (OFF). Une tension de sortie parfaitement sinusoïdale assure un fonctionnement silencieux du moteur. Dès l'activation de l'interrupteur d'urgence, le moteur commence à accélérer jusqu'à sa vitesse maximale.

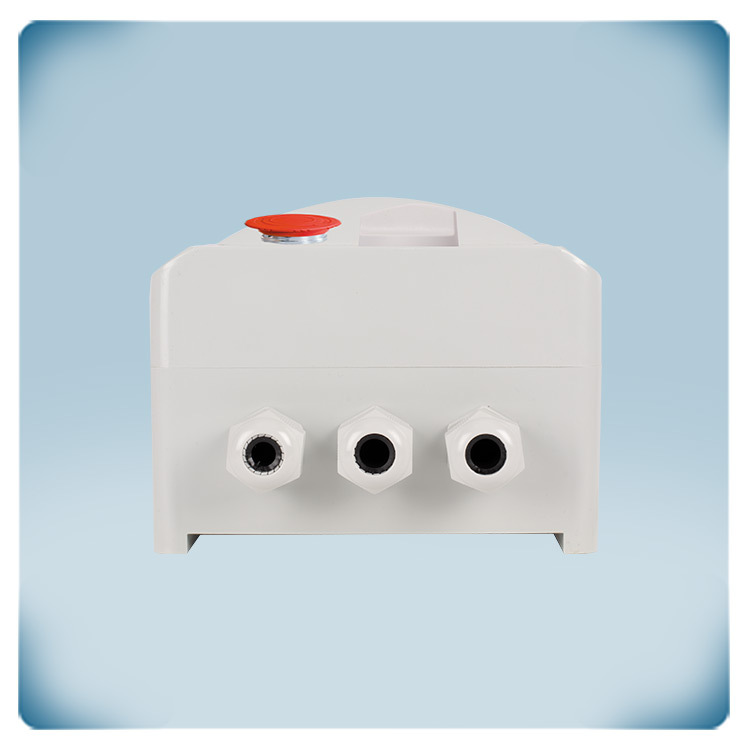

Le boîtier bénéficie d'un indice de protection IP54 contre l'infiltration d'humidité, de poussière et de saleté. Il convient à un montage mural intérieur.
Spécifications et descriptions supplémentaires
Comment cela fonctionne ?
La technologie des transformateurs est un aspect fondamental des réseaux électriques qui implique le transfert efficace de l'énergie électrique entre différents niveaux de tension. Les transformateurs sont des appareils statiques largement utilisés pour la conversion de tension, l'adaptation d'impédance et l'isolation électrique dans diverses applications, notamment le transport, la distribution et l'utilisation de l'énergie.
Une des fonctions primaires d'un transformateur est la transformation de tension. En faisant varier le nombre de spires dans les enroulements primaire et secondaire, les transformateurs peuvent augmenter ou diminuer le niveau de tension. Cela permet un transport efficace de la puissance électrique à des tensions élevées sur de longues distances et une utilisation sécurisée à des tensions plus basses dans les habitations, les entreprises et les environnements industriels.
Quelle est une application typique de ce variateur ?
a série SER-1 de variateurs de vitesse de ventilateur à transformateur est destinée aux ventilateurs AC monophasés régulables en tension par réduction de la tension moteur. Les ventilateurs AC fonctionnent sur courant alternatif et le convertissent en puissance mécanique. C'est pourquoi ils sont compatibles uniquement avec des moteurs régulables en tension. Il est possible de raccorder plusieurs moteurs au régulateur, à condition que la limite de courant ne soit pas dépassée. Dans ce cas, tous les moteurs raccordés fonctionneront à la même vitesse. Si vous n'êtes pas certain du type de moteur dont vous disposez, il est fortement recommandé d'examiner attentivement la documentation d'accompagnement ou de contacter le fabricant du moteur pour obtenir une assistance supplémentaire.
Qu'est-ce que la technologie des transformateurs ?

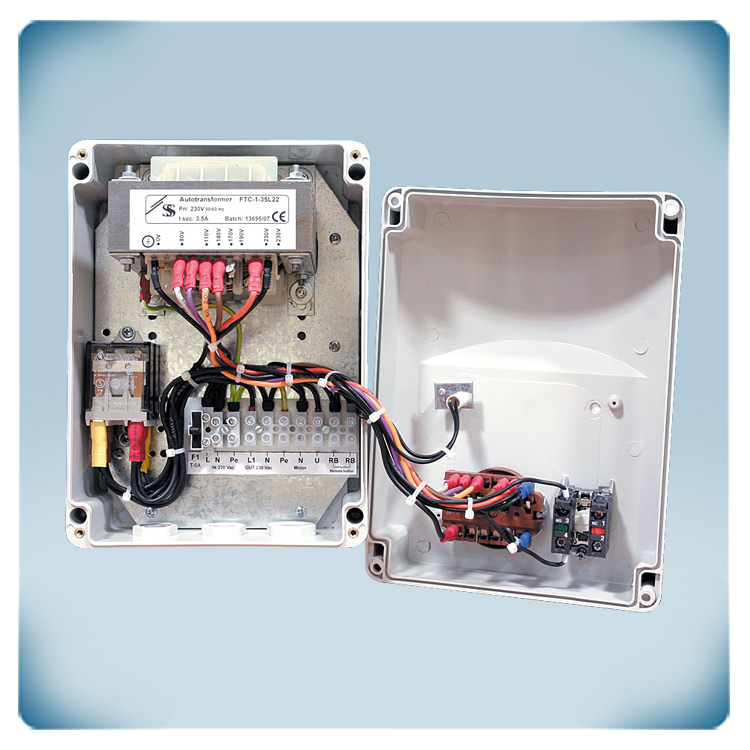

Il est possible de sélectionner l'une des 5 vitesses via le commutateur intégré. La technologie par autotransformateur est utilisée pour réduire la tension du moteur et la vitesse du ventilateur en 5 paliers. Il est important de ne pas actionner le commutateur rotatif trop rapidement. Le commutateur dispose d'une temporisation mécanique intégrée. Cela à son tour est important pour éviter les étincelles internes lors de la commutation. Une rotation rapide du commutateur peut contourner ce mécanisme de temporisation. Dans de tels cas, l'appareil reste en interne sur la position « 0 » (position d'Arrêt/OFF), même si le commutateur a été tourné sur un réglage de vitesse différent. Cette série offre la possibilité de modifier facilement les 5 tensions de sortie en changeant le câblage interne. Les tensions de sortie connectées en usine sont 80, 110, 140, 170 et 230 VCA, toutefois, la version du produit dispose du 190 VCA, qui peut être connecté en débranchant n'importe lequel des 5 autres paliers. Les fils sont de couleurs différentes et il est peu probable de commettre une erreur.

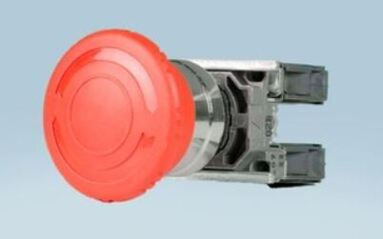

La caractéristique la plus particulière de la série est toutefois son bouton d'extraction de fumées. Il est facilement accessible sur le boîtier du régulateur et on l'enclenche en cas d'urgence lorsqu'une action immédiate est requise pour arrêter les opérations ou activer des mesures de sécurité. Appuyer sur le bouton coup de poing déclenche une réponse d'urgence prédéfinie : le ventilateur commence à fonctionner à la vitesse maximale afin d'extraire la chaleur et la fumée générées lors d'un incendie.
Sans la présence de ce bouton d'urgence, la série est identique aux variateurs à transformateur STR-1 de Sentera. De plus, la série SER-1 dispose également d'un contact normalement ouvert pour un bouton distant externe afin de commuter le moteur à la vitesse maximale (extraction de fumées).
Cela rend les variateurs SER-1 particulièrement adaptés aux bâtiments commerciaux, aux installations industrielles, aux cuisines, aux tunnels et aux autres structures où la sécurité incendie est une préoccupation et où une action immédiate est requise pour arrêter les opérations ou activer des mesures de sécurité.
Pourquoi le boîtier est-il fiable ?

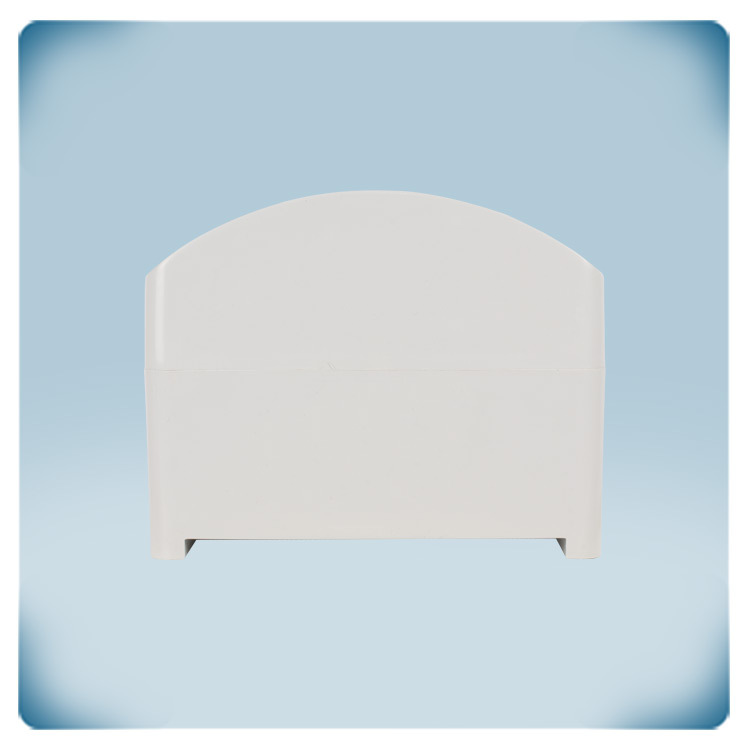

Les boîtiers jouent un rôle important dans la protection des composants internes ou du contenu contre divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est en effet essentielle pour garantir l'intégrité et la sécurité des éléments protégés. Par conséquent, le boîtier de la série SER-1 est fabriqué en interne. On utilise du plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre l'infiltration de poussière et d'eau. Ce régulateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur.
