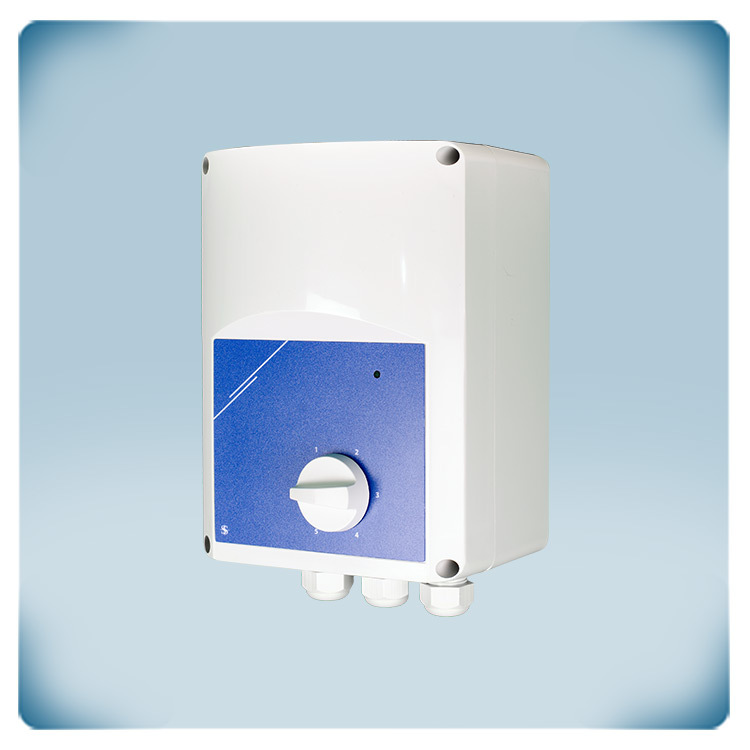

Variateur de vitesse à autotransformateur 3,5 A | 230 VCA
Description du produit
Variateur de vitesse de ventilateur monophasé. Le courant maximal (combiné) est de 3,5 Ampères.

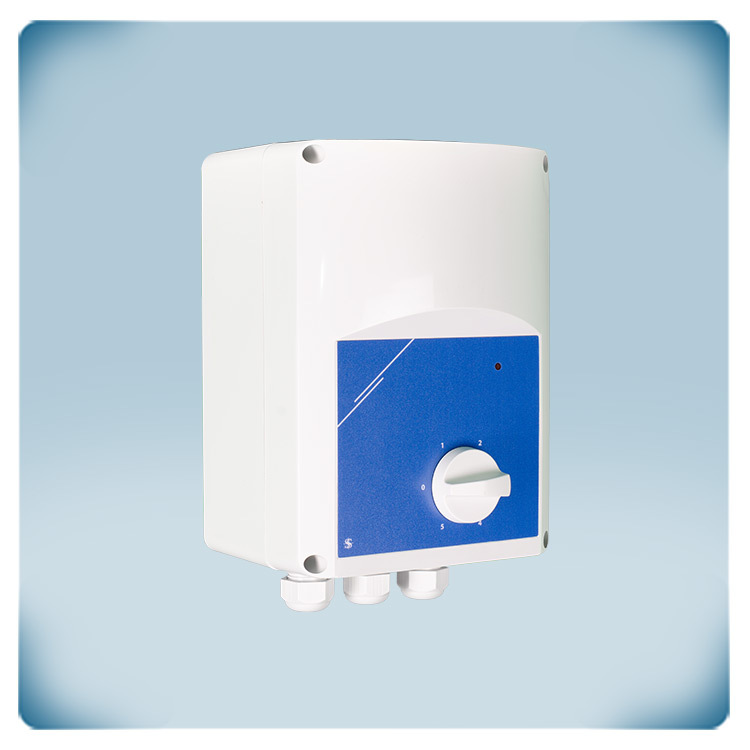

Le commutateur rotatif contrôle la vitesse du ventilateur à courant alternatif, qui varie de basse à haute en 5 étapes. Il y a aussi une position d'Arrêt, ou bien OFF, sur ce commutateur rotatif. La tension du moteur peut être variée en 5 étapes pour contrôler la vitesse du moteur. La forme sinusoïdale parfaite de la tension de sortie assure un fonctionnement silencieux du moteur.

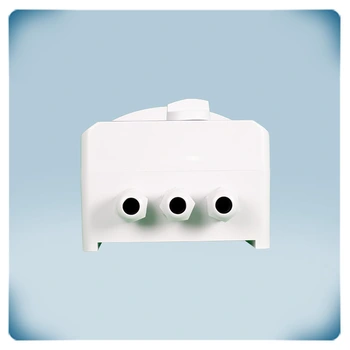

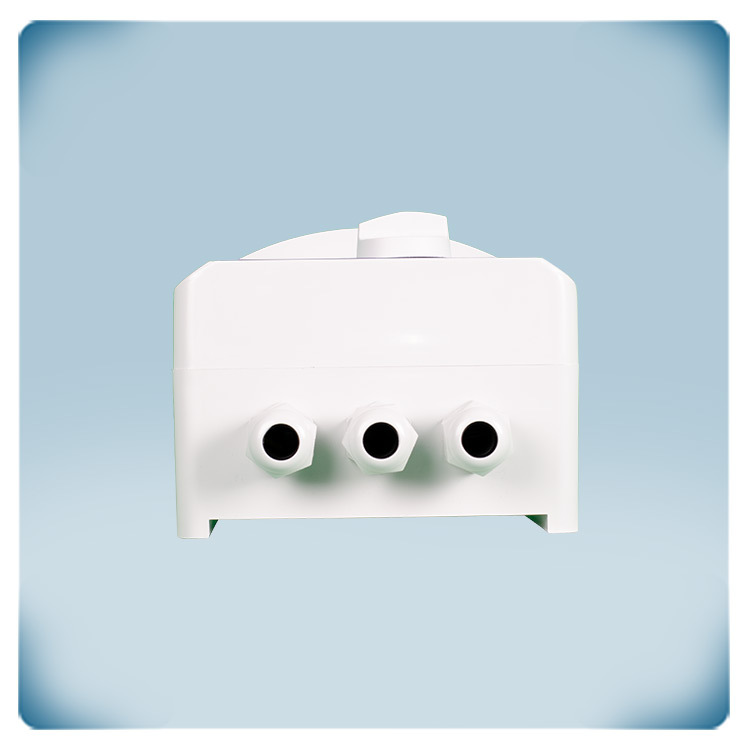

Le boîtier bénéficie d'une protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité. Il peut être fixé au mur dans des environnements intérieurs.
Ce variateur de vitesse à 5 étapes est le plus souvent utilisé afin de contrôler les ventilateurs extracteurs de hottes de cuisine commerciales, les ventilateurs de plafond, les ventilateurs d'extraction et d'autres dispositifs similaires.
Spécifications et descriptions supplémentaires
Le variateur de vitesse de ventilateur à transformateur est-il la solution dont vous avez besoin ?
L'utilisation d'unités de contrôle basées sur un transformateur, spécifiquement dans les applications de ventilation, offre les avantages suivants :
- Fonctionnement silencieux du moteur : Les variateurs à transformateur permettent le contrôle de la vitesse sans excitation électromagnétique dans les moteurs, ce qui se assure à son tour un fonctionnement plus silencieux. Cela peut être particulièrement avantageux dans les zones sensibles au bruit où la minimisation des niveaux sonores est importante.
- Contrôle simple en étapes : Les variateurs basés sur un transformateur proposent un mécanisme de contrôle simple et par étapes. En ajustant la tension fournie au moteur, il est possible de réguler sa vitesse par incréments. Cette simplicité peut faciliter l'atteinte des réglages de vitesse souhaités.
- Longue durée de vie : Les variateurs à transformateur sont reconnus pour leur durabilité et leur longue durée de vie. Ils sont généralement conçus pour gérer des charges de puissance élevées et fournir des performances fiables sur une période prolongée. Cette longévité peut contribuer à des économies de coûts en réduisant le besoin de remplacements ou de réparations fréquents.
- Contrôle simple en étapes : Les variateurs basés sur un transformateur proposent un mécanisme de contrôle simple et par étapes. En ajustant la tension fournie au moteur, il est possible de réguler sa vitesse par incréments. Cette simplicité peut faciliter l'atteinte des réglages de vitesse souhaités.
- Longue durée de vie : Les variateurs à transformateur sont reconnus pour leur durabilité et leur longue durée de vie. Ils sont généralement conçus pour gérer des charges de puissance élevées et fournir des performances fiables sur une période prolongée. Cette longévité peut contribuer à des économies de coûts en réduisant le besoin de remplacements ou de réparations fréquents.
- Prix raisonnable : Les unités de contrôle basées sur un transformateur sont souvent considérées comme des solutions rentables. Par rapport à des méthodes de contrôle de vitesse plus complexes, comme les variateurs de fréquence, les variateurs à transformateur sont plus abordables. Cette accessibilité en fait une option intéressante, en particulier dans les applications où les fonctionnalités avancées offertes par les variateurs de fréquence ne sont pas toujours nécessaires.
Bien que les variateurs basés sur un transformateur aient leurs avantages, ils ne sont pas compatible avec toutes les applications de contrôle de moteur. Différentes méthodes de contrôle, telles que les variateurs de fréquence ou les variateurs à courant continu, disposent de leurs propres avantages uniques et peuvent être plus appropriées dans certains scénarios. Le choix de la solution de contrôle dépend de facteurs tels que le type de moteur, les exigences de l'application, le niveau de contrôle souhaité et les contraintes budgétaires. Si vous n'êtes pas sûr du type de moteur que vous possédez, il est fortement recommandable d'examiner attentivement la documentation d'accompagnement ou de contacter le fabricant du moteur pour obtenir de l'aide supplémentaire.
Bien que les variateurs basés sur un transformateur aient leurs avantages, ils ne sont pas compatible avec toutes les applications de contrôle de moteur. Différentes méthodes de contrôle, telles que les variateurs de fréquence ou les variateurs à courant continu, disposent de leurs propres avantages uniques et peuvent être plus appropriées dans certains scénarios. Le choix de la solution de contrôle dépend de facteurs tels que le type de moteur, les exigences de l'application, le niveau de contrôle souhaité et les contraintes budgétaires. Si vous n'êtes pas sûr du type de moteur que vous possédez, il est fortement recommandable d'examiner attentivement la documentation d'accompagnement ou de contacter le fabricant du moteur pour obtenir de l'aide supplémentaire.
Quels sont les caractéristiques de la série STR-1 ?
Le variateur de vitesse à 5 étapes est spécifiquement conçu pour les ventilateurs ou pompes CVC monophasés. Il utilise un transformateur monophasé afin de contrôler la vitesse du ventilateur ou de la pompe en modifiant la tension d'alimentation en cinq étapes prédéterminés. Le variateur à transformateur dispose d'une sortie supplémentaire non régulée qui permet le fonctionnement d'équipements externes. Elle est dite « non régulée » comme elle est soit Marche / ON – 230 V, soit Arrêt / OFF – 0 V. Il est bien possible d'utiliser cette sortie pour contrôler des appareils externes (courant maximal 2 A) tels qu'un voyant de fonctionnement ou un registre. Cela veut dire que lorsque le ventilateur fonctionne, le voyant de fonctionnement est allumé ou le registre est ouvert, lorsqu'il s'arrête, le voyant est éteint ou le registre se ferme.

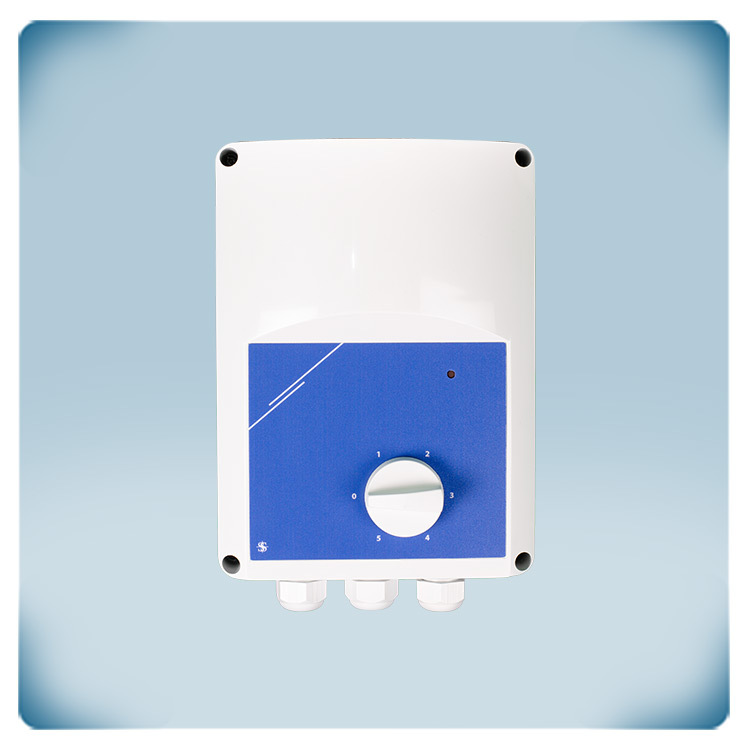

La face avant de l'unité est équipée d'un indicateur LED qui fournit un retour visuel qui indique son état actuel. Il s’agit du modèle le plus simple de toutes les séries de régulateurs de vitesse de ventilateurs à transformateur Sentera, et il est donc très apprécié de nos clients.
Quel est le domaine d'utilisation ?
La série est conçue spécifiquement pour le contrôle des ventilateurs AC en réduisant la tension du moteur. Les ventilateurs CA fonctionnent en utilisant du courant alternatif et le convertissent en puissance mécanique. C'est la raison pour laquelle les STR-1 sont ne sont compatibles qu'avec les moteurs à tension contrôlable. Il est possible de connecter plusieurs moteurs au variateur, à condition que la limite de courant ne soit pas dépassée. Dans de tels cas, tous les moteurs connectés fonctionnent à la même vitesse.
Quels sont les avantages clés ?
Ce variateur de vitesse dispose de nombreux d'avantages, parmi lesquels :
Plus de 5 tensions de sortie régulées disponibles

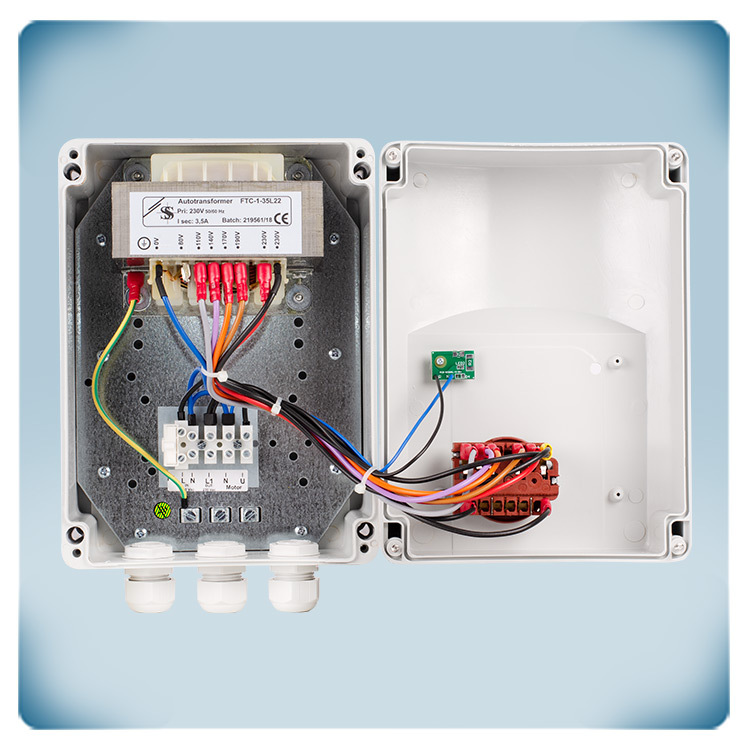

Le bouton rotatif sur le boîtier du variateur offre cinq positions de marche et une position d'arrêt, correspondant à différents paliers de tension de sortie. Toutefois, bien que la série puisse avoir un total de six options de tension de sortie, une d'elles (80 VCA) n'est pas connectée ou utilisée dans la configuration d'usine du variateur. Il est possible d'ajuster les cinq étapes en modifiant le câblage interne, mais cette modification est optionnelle. Faites toujours preuve de prudence et suivez les instructions du fabricant si vous envisagez toute modification du câblage interne du variateur. Effectuer des changements sans les connaissances ou l'expertise appropriées pourrait entraîner un dysfonctionnement ou des endommagements à l'équipement. Si vous n'êtes pas certain des modifications de câblage spécifiques ou des implications de la modification du variateur, il est recommandé de consulter le fabricant ou un professionnel qualifié pour obtenir des conseils.
Boîtier robuste

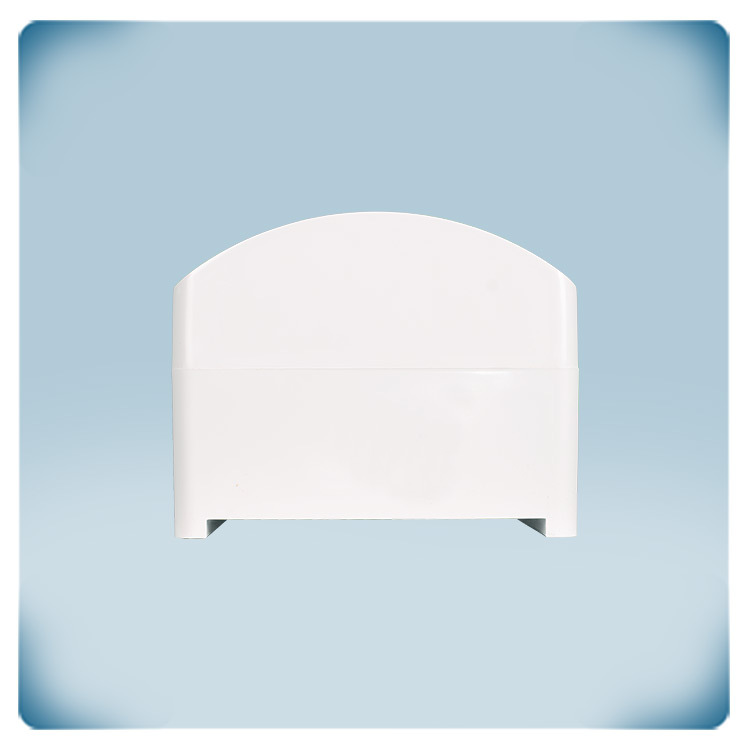

Ce variateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau à l'intérieur. Assurez-vous que le variateur de vitesse de ventilateur peut se refroidir suffisamment. Par préférence, il est recommandable de l'installer dans un endroit tempéré, loin de la lumière du soleil. Afin d'améliorer la fiabilité et la durée de vie du produit, on développe l'électronique, tout comme les boîtiers en plastique. Les boîtiers protègent l'électronique et leur objectif principal est d'empêcher l'intérieur d'être contaminé ou affecté par des débris externes ou des facteurs environnementaux. Le boîtier du STR-1 est fabriqué en plastique r-ABS VO (UL94) de haute qualité, qui est auto-extinguible, très robuste et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration de la poussière et de l'eau. L'indice IP54 suggère que le boîtier est efficacement étanche, minimisant l'entrée des particules de poussière et offrant une protection raisonnable contre les éclaboussures d'eau ou les pluies légères. De toute façon, il est important de noter qu’il n’est pas entièrement étanche et ne doit pas être exposé à de fortes projections d’eau ni être immergé.
