Variateur de vitesse à autotransformateur 2,5 A | CT | Marche-Arrêt
Description du produit
Variateur de vitesse de ventilateur par transformateur à 5 positions pour moteurs monophasés avec contact thermique. Le courant moteur maximum (combiné) est de 2,5 A. La vitesse du ventilateur est réglée par le commutateur rotatif avec une position d'ARRÊT (OFF). Le moteur peut être activé ou arrêté à distance via une entrée numérique.
La fonction de surveillance TK arrête le moteur en cas de surchauffe. Le moteur redémarre automatiquement après une coupure de courant. Les sorties d'alarme et de fonctionnement non régulées peuvent être utilisées pour piloter des appareils externes afin d'émettre des avertissements ou de vérifier le fonctionnement normal.
La vitesse du ventilateur est contrôlée par une réduction de la tension du moteur en cinq étapes via un autotransformateur. Cette technologie permet d'obtenir une tension de sortie parfaitement sinusoïdale et assure un fonctionnement silencieux du moteur.
Le boîtier peut être monté en surface et bénéficie d'un indice de protection IP54 contre la saleté, la poussière et l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de vitesse de ventilateur à 5 positions ?
La vitesse du ventilateur peut être réglée via le commutateur rotatif à 5 positions. Il comporte une position d'ARRÊT (OFF) pour couper le moteur. La technologie de l'autotransformateur réduit la tension du moteur et la vitesse du ventilateur en 5 étapes. Ce variateur de vitesse convient uniquement aux moteurs contrôlable en tension. Si vous n'êtes pas certain que votre moteur soit régulable en tension, il est préférable de contacter le fabricant du moteur. La technologie de l'autotransformateur est très fiable et robuste. Elle génère une tension moteur de forme sinusoïdale parfaite. Cela permet d'obtenir un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement spécial imprégné réduit le bruit électrique provenant des autotransformateurs.
Ce variateur peut-il protéger les moteurs contre la surchauffe ?
Ce variateur de vitesse de ventilateur offre le même contrôle de vitesse que la série STR-1 standard avec quelques options supplémentaires. L'une de ces options, c'est bien la possibilité de surveiller les contacts thermiques du moteur. Les contacts thermiques ou TK surveillent la température à l'intérieur des bobinages du moteur. En cas de surchauffe du moteur, la fonction de surveillance TK désactive le moteur pour prévenir de l'endommager et active la sortie d'alarme. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du régulateur doivent être shuntées pour simuler une température moteur normale.
Quels sont les principaux avantages de ce variateur ?
Les entrées offrent des possibilités de contrôle à distance

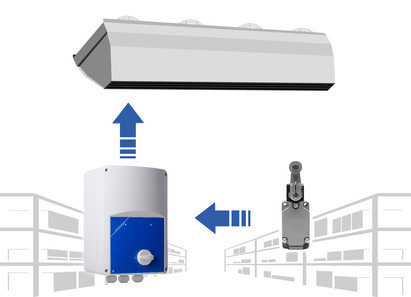

De plus, la série STRA1 offre nombreux d'options de contrôle grâce aux entrées supplémentaires. Via ces entrées, le moteur peut être activé ou désactivé à distance. Cela peut être utilisé, par exemple, pour connecter un contact de porte afin de contrôler un rideau d'air. Lorsque la porte est ouverte, le contact de porte active le rideau d'air via l'entrée du variateur STRA1. Le rideau d'air fonctionne à une vitesse fixe, réglée via le commutateur rotatif. Un autre exemple consiste à connecter une alarme incendie à l'entrée. En cas d'alarme incendie, le moteur sera désactivé, quel que soit l'état de l'autre entrée. De cette manière, la propagation des gaz de fumée toxiques à travers le système de ventilation peut être ralentie.
Sorties qui peuvent contrôler des appareils externes
La sortie supplémentaire non régulée (230 VAC) est active lorsque le moteur est activé. Comme cette sortie est soit Marche/On (230 Volt), soit Arrêt/Off (0 Volt), elle est appelée « sortie non régulée ». Le courant maximum de cette sortie est de 2 A. Cette sortie peut être utilisée pour contrôler un voyant lumineux, ouvrir les registres de fermeture des conduits d'air, activer l'éclairage, etc. L'appareil connecté à cette sortie fonctionne simultanément avec le ventilateur.
Réinitialisation automatique après une coupure de courant
En cas de coupure de courant, ce variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarre automatiquement. Avec les variateurs de vitesse de ventilateur standard, après une coupure de courant, le commutateur rotatif doit être tourné manuellement sur la position Arrêt/Off, puis de nouveau sur la position de vitesse souhaitée. Cela n'est pas nécessaire avec la série STRA1.
Pourquoi le boîtier est-il durable ?
Assurez-vous que le variateur de vitesse du ventilateur peut refroidir suffisamment. Il convient de l'installer dans un endroit tempéré, de préférence à l'abri de la lumière directe du soleil. Le boîtier est conçu et fabriqué en interne. Chez Sentera, on utilise du plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très résistant et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration de poussière et d'eau. Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur.
