Déclaration CE

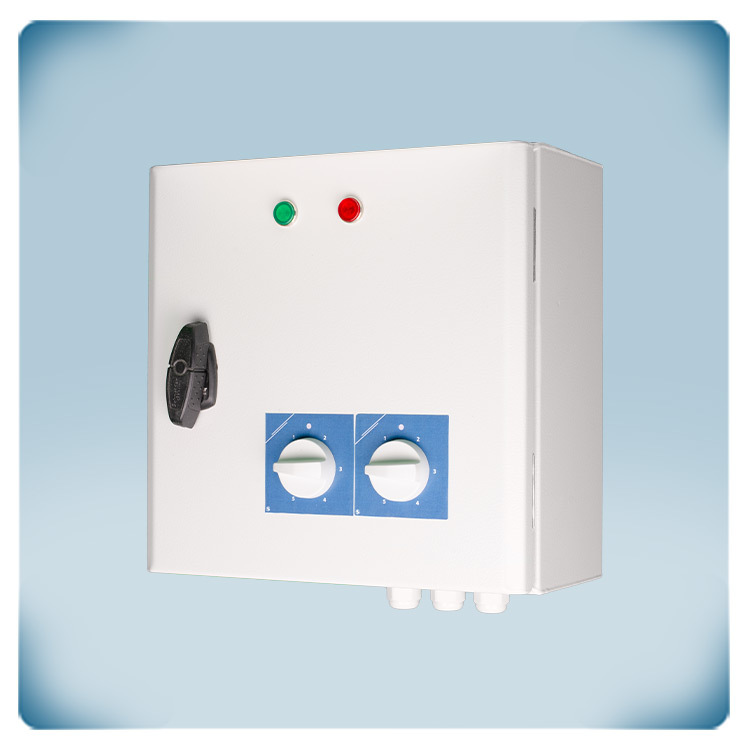

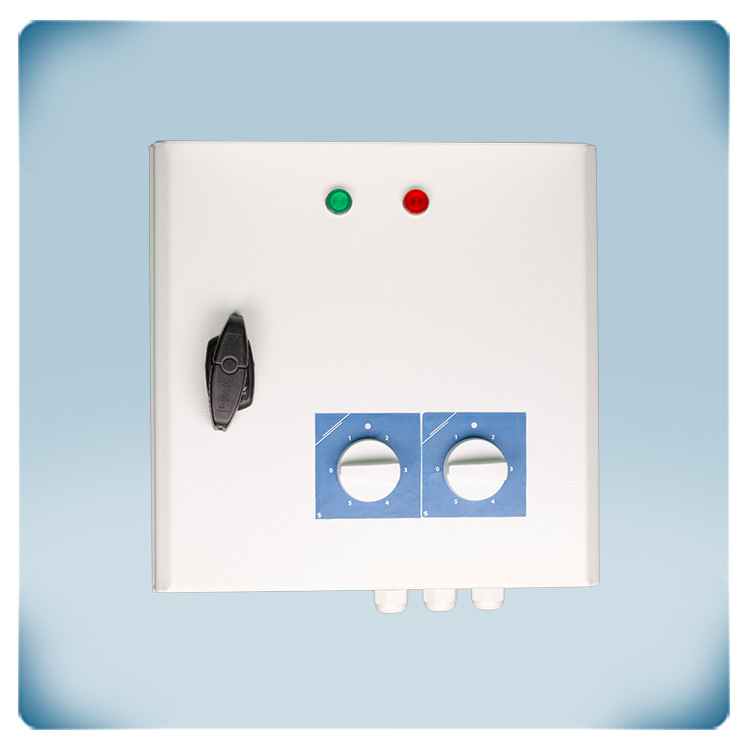

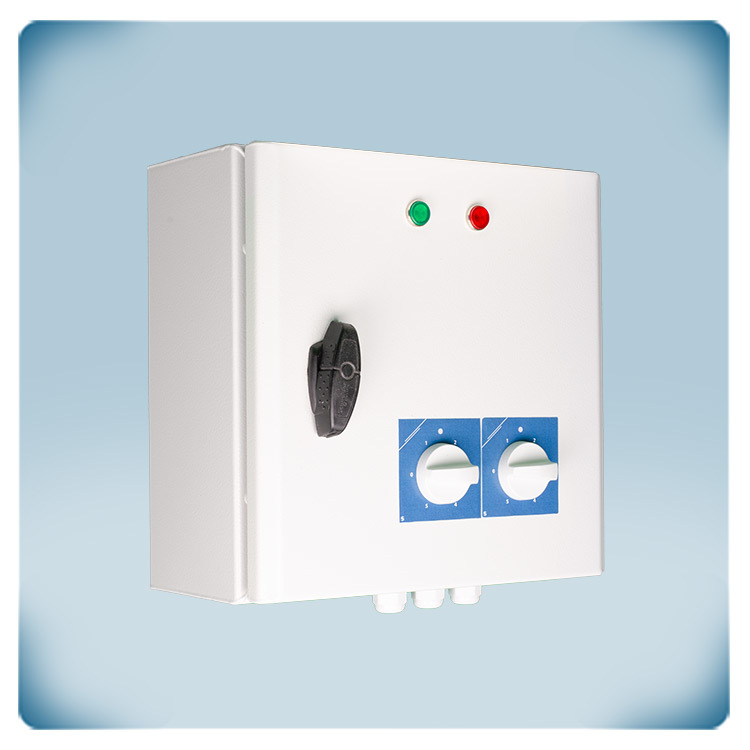

Variateur de vitesse à autotransformateur 2,5 A | bi-horaire | 400 V
Description du produit
Variateur à deux vitesses pour moteurs 400 V AC avec un courant maximum combiné de 2,5 A. Il est équipé de deux commutateurs à 5 vitesses indépendants pour sélectionner les vitesses de ventilation optimales. Une entrée par contact sec permet de commuter entre les deux vitesses pendant que le moteur tourne.
Le variateur inclut une fonction de surveillance par contact thermique (TK) qui arrête automatiquement le moteur pour éviter toute surchauffe. Il dispose également d'une conception à sécurité intégrée, garantissant que le moteur redémarre automatiquement après une coupure de courant.
La vitesse du ventilateur est régulée par des autotransformateurs, qui abaissent la tension du moteur. Cette méthode génère une tension de sortie parfaitement sinusoïdale, assurant ainsi un fonctionnement silencieux du moteur. Le variateur dispose également de sorties d'alarme et de sorties non régulées pour le raccordement de dispositifs externes, permettant de générer des alertes ou de confirmer le fonctionnement normal.
L'unité est installée dans un boîtier pour montage en surface avec un indice de protection IP54, offrant une protection contre la pénétration de saleté, de poussière et d'humidité.
Spécifications et descriptions supplémentaires
Comment le variateur SC2A4 utilise-t-il deux commutateurs pour réguler la vitesse du ventilateur ?

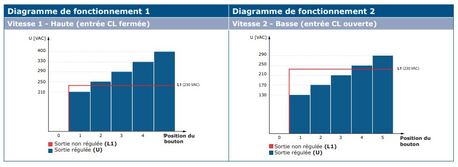

La série SC2A4 est conçue pour réguler des ventilateurs triphasés 400 VCA en utilisant la technologie des autotransformateurs. La série utilise deux commutateurs rotatifs à 5 positions pour sélectionner deux vitesses de ventilation optimales. Ces vitesses peuvent être sélectionnées pour différentes applications, comme une vitesse élevée pendant la journée et une vitesse basse pendant la nuit. Les tensions de sortie sont préréglées. Les vitesses élevées sont de 210, 250, 290, 330 et 400 VCA et les vitesses basses sont de 130, 170, 210, 250 et 290 VCA. Celles-ci sont commutées via une entrée par contact sec lorsque le moteur est actif. Par exemple, une horloge/minuterie externe peut déclencher les commutateurs vers la vitesse élevée le jour et vers la vitesse basse la nuit.
Quelles sont les consignes de câblage clés pour le raccordement d'un moteur de ventilateur triphasé ?
Lors du raccordement d'un moteur de ventilateur triphasé, il est d'une grande importance de respecter les instructions spécifiques pour garantir des connexions appropriées et un fonctionnement sûr. Tout d'abord, vous devez identifier les fils du moteur. Les moteurs triphasés possèdent six fils étiquetés U, V et W, désignant les trois phases. Ces fils servent de sorties vers le moteur, tandis que le variateur est alimenté via les bornes R, S et T.
Afin de déterminer la configuration de câblage appropriée, vous devez vous référer à la plaque signalétique ou aux spécifications du moteur. Plus précisément, vérifiez la tension nominale du moteur et assurez-vous qu'elle correspond à la tension d'alimentation disponible. Selon la tension du moteur et l'alimentation électrique disponible, il peut être nécessaire de câbler le moteur en configuration triangle (Δ) ou bien en configuration étoile (Y). La plaque signalétique du moteur ou la documentation du fabricant doit fournir des instructions sur la configuration de câblage adaptée à votre modèle de moteur spécifique.
De plus, les moteurs triphasés nécessitent une mise à la terre appropriée pour des raisons de sécurité. En suivant ces règles, vous pouvez vous assurer que le câblage de votre moteur de ventilateur triphasé est correctement exécuté et qu'un fonctionnement sûr est assuré.
Quelles caractéristiques distinguent le variateur de vitesse de ventilateur SC2A4 ?
La série SC2A4 de variateurs de vitesse de ventilateur à autotransformateurs de Sentera offre des caractéristiques spécifiques qui la distinguent des autres séries. La principale caractéristique distinctive est l'inclusion de deux vitesses de ventilation optimales pouvant être sélectionnées via des boutons (commutateurs) sur le boîtier. La série elle-même présente également :
Activation/Désactivation (ON/OFF) à distance : Le moteur du ventilateur peut être activé ou désactivé à l'aide de deux entrées : normalement ouverte et normalement fermée. En connectant un interrupteur à distance à l'entrée normalement ouverte, le moteur peut être mis en marche ou arrêté à distance. De même, un détecteur de fumée connecté à l'entrée normalement fermée désactive le moteur en cas d'alerte de fumée. Cette fonction offre un contrôle pratique du moteur du ventilateur à distance.
Sortie non régulée : Le variateur inclut une sortie non régulée supplémentaire (monophasée, 230 VCA) qui devient active lorsque le moteur est en fonctionement. Cette sortie peut être utilisée pour contrôler des dispositifs externes, tels que des indicateurs de fonctionnement ou des registres. Par exemple, lorsque le moteur du ventilateur est désactivé, le registre peut être fermé, et lorsque le moteur du ventilateur est actif, le registre peut être ouvert.
Surveillance de la protection thermique du moteur : Le variateur peut surveiller les contacts thermiques du moteur (TK) qui mesurent la température dans les enroulements du moteur. Si le moteur dépasse les limites de température de sécurité, la fonction de surveillance TK désactive le moteur pour éviter tout type d'endommagement. Dans les cas où le moteur ne dispose pas de contacts TK, les bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Sortie d'alarme : En cas de problèmes moteur, tels qu'une surchauffe, une sortie d'alarme (230 VCA) est activée. Cette sortie peut être utilisée pour générer des alertes ou commander des indicateurs d'avertissement. Si le moteur dépasse les limites de température de sécurité, la fonction de surveillance TK désactive le moteur pour éviter des endommagements supplémentaires.
Réinitialisation automatique après une coupure de courant : Si une coupure de courant survient, le variateur dispose d'une fonction de réinitialisation automatique. Une fois le courant rétabli, le variateur se réinitialise et le moteur du ventilateur redémarre automatiquement. Cela garantit un fonctionnement continu du système sans nécessiter d'intervention manuelle après des interruptions de l'alimentation.
Quelles sont les caractéristiques du boîtier et de protection du variateur SC2A4 ?

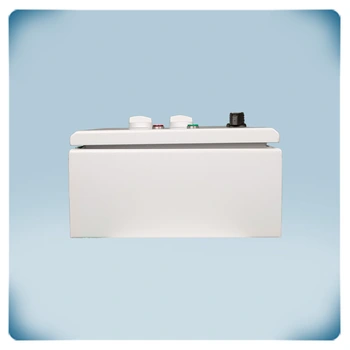

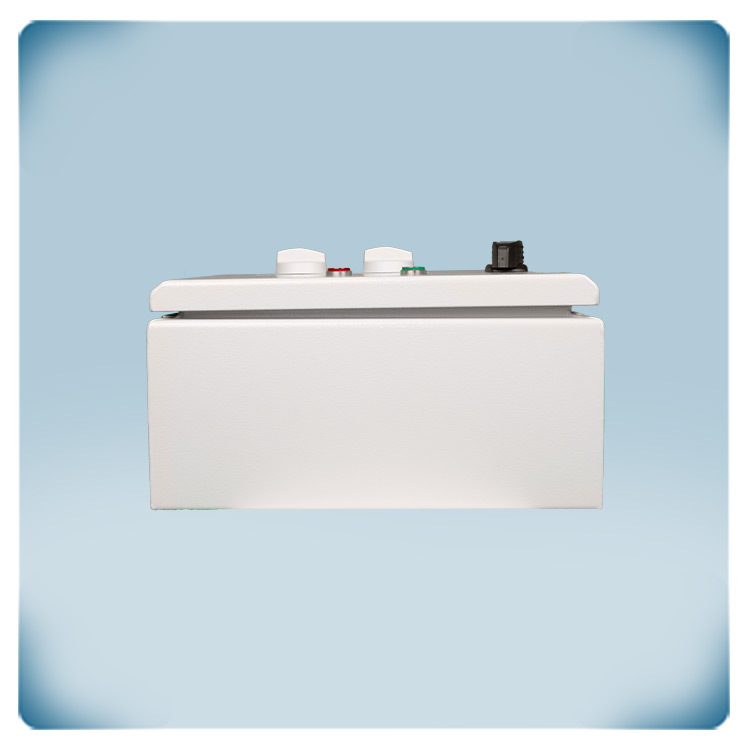

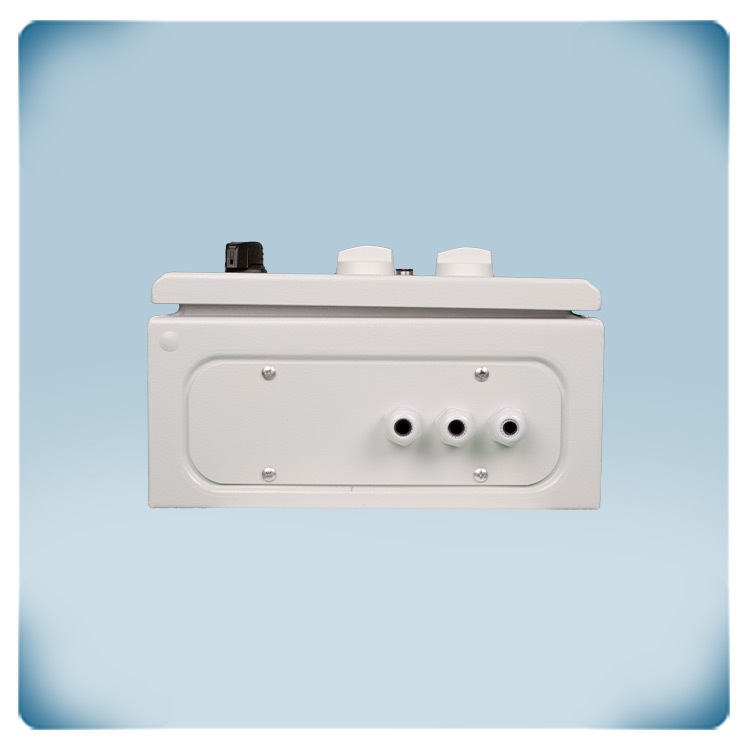

Le boîtier métallique est revêtu d'une peinture qui offre une résistance contre les impacts mécaniques externes. Avec un indice de protection IP54, ces boîtiers sont conçus pour offrir un niveau élevé de protection contre la pénétration de poussière et d'eau. Ils sont efficacement scellés pour empêcher l'entrée de particules de poussière et peuvent résister aux projections d'eau de toutes directions, ce qui les rend adaptés aux environnements modérément difficiles.
