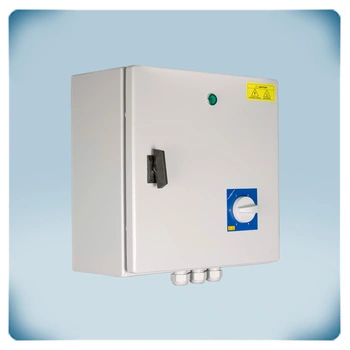

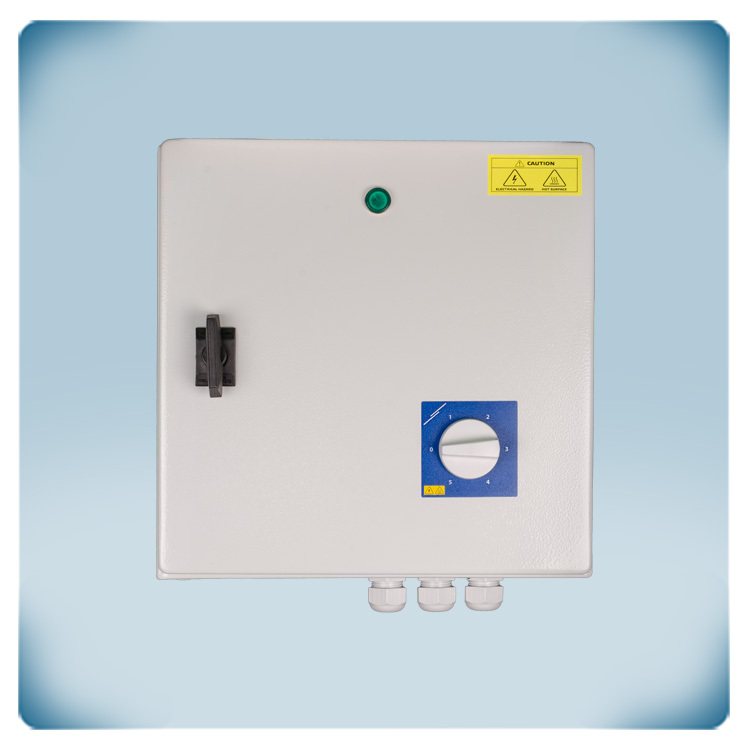

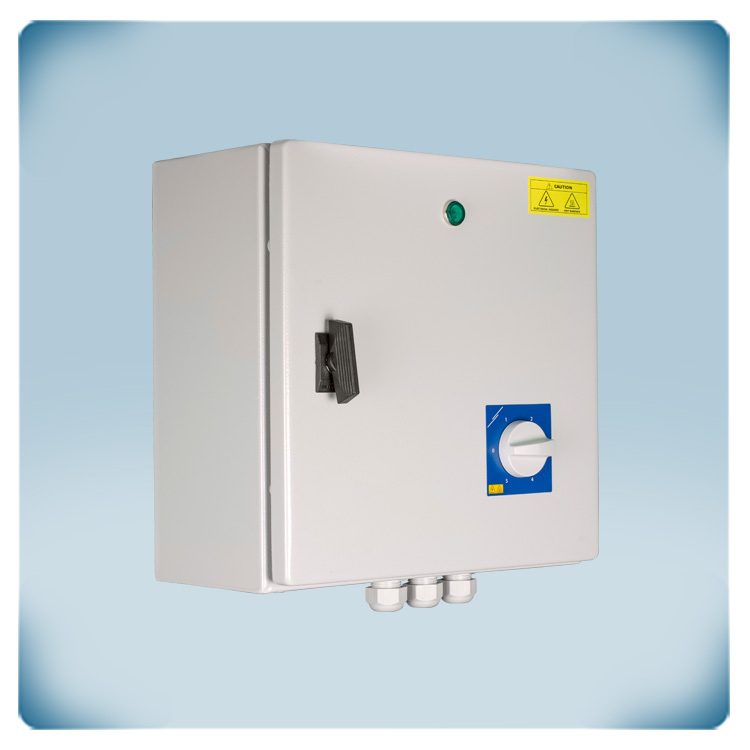

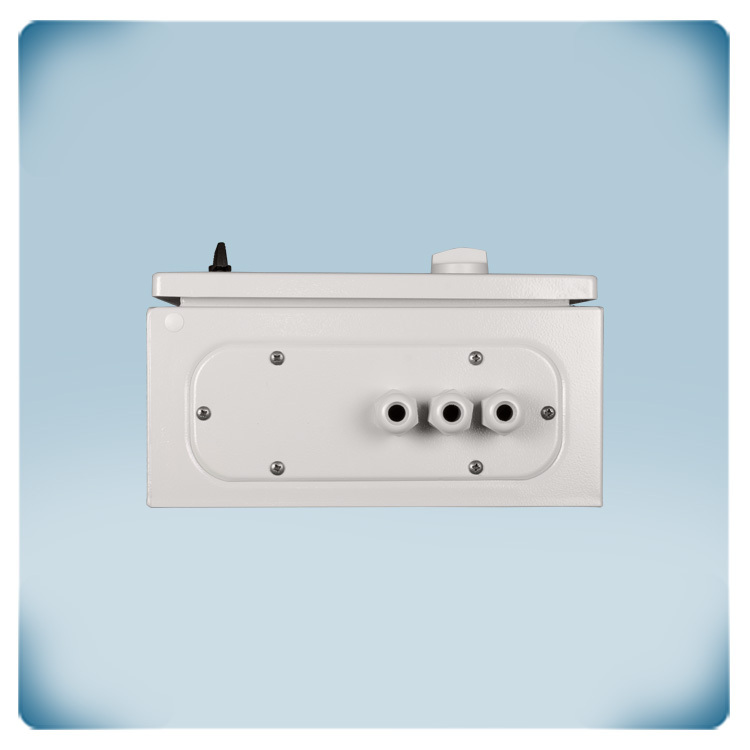

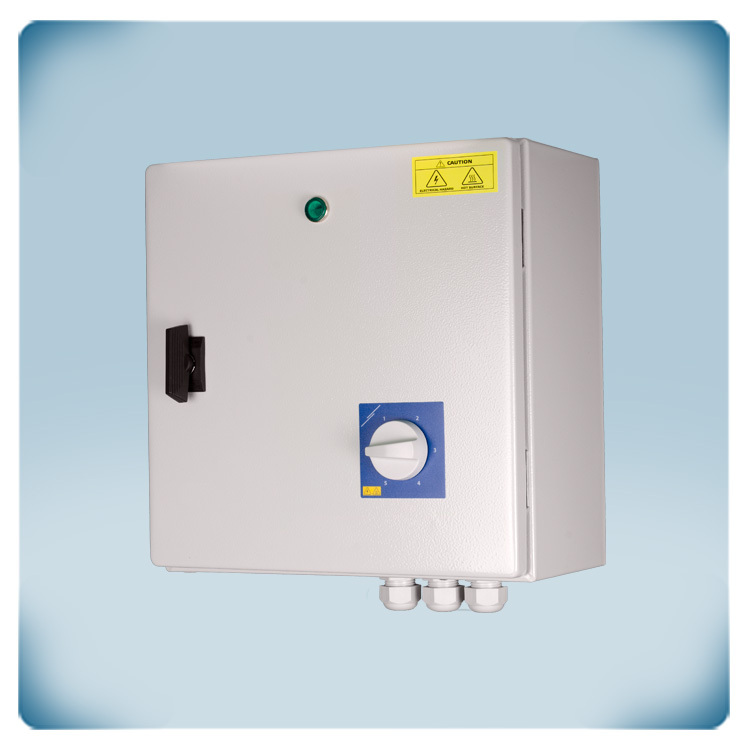

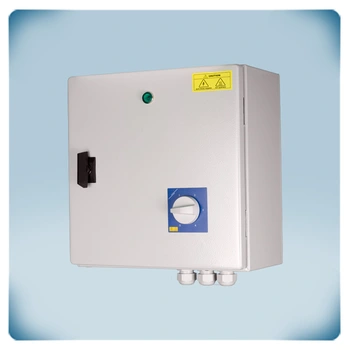

Variateur de vitesse à autotransformateur 2,5 A | 400 VCA | CT
Description du produit
Variateur de vitesse de ventilateur à transformateur avec connexions thermiques pour un moteur 400 V. Le courant moteur maximal (combiné) est de 2,5 A. La vitesse du ventilateur peut être réglée à l'aide du commutateur rotatif sur la façade. En cas de surchauffe, la fonction de surveillance TK arrête le moteur.
La vitesse du ventilateur est contrôlée en cinq paliers, ou bien étapes, en abaissant la tension du moteur. La forme sinusoïdale exacte de la tension de sortie garantit un fonctionnement silencieux du moteur.
Le boîtier est conçu pour un montage en surface et bénéficie d'un indice protection IP54 contre la pénétration de saleté, de poussière et d'humidité. La tension d'alimentation est de 400 Volts.
Spécifications et descriptions supplémentaires
Comment le STRS4-25L40 utilise-t-il la technologie des transformateurs pour le contrôle de la vitesse du ventilateur ?
Le STRS4-25L40 utilise une technologie de contrôle de la vitesse des ventilateurs basée sur des transformateurs, ce qui fait référence à l'utilisation de transformateurs pour réguler la vitesse des ventilateurs électriques. Les ventilateurs électriques traditionnels possèdent généralement quelques niveaux de vitesse prédéfinis contrôlés par des commutateurs ou des boutons mécaniques. Les systèmes de contrôle basés sur des transformateurs offrent un moyen efficace et flexible de réguler la vitesse du ventilateur. L'unité comprend un transformateur, qui transfère l'énergie électrique entre les circuits. Il se compose d'enroulements primaires et secondaires enroulés autour d'un noyau magnétique.
L'objectif principal de l'utilisation d'un transformateur dans le contrôle de la vitesse du ventilateur, c'est bien de faire varier la tension fournie au moteur du ventilateur. En ajustant la tension, la vitesse de rotation du moteur peut être modifiée, changeant ainsi la vitesse du ventilateur. Le transformateur est équipé de plusieurs prises ou bornes le long de l'enroulement primaire.
Ces prises permettent de sélectionner différents niveaux de tension, qui correspondent à divers réglages de vitesse du ventilateur, dans ce cas, les tensions de sortie sont : 130, 180, 230, 300 et 400 VCA. Le mécanisme de contrôle est un commutateur rotatif à 5 positions permettant aux utilisateurs de sélectionner le réglage de vitesse de ventilateur souhaité. Chaque palier correspond à l'une des tensions de sortie. Quand un réglage de vitesse particulier est sélectionné, le mécanisme de contrôle ajuste les prises du transformateur, modifiant ainsi la tension fournie au moteur du ventilateur.
Quels sont les avantages de la technologie de transformateur du STRS4-25L40 en termes d'efficacité et de réduction du bruit ?
En comparaison avec d'autres méthodes de contrôle de vitesse, les systèmes de contrôle basés sur des transformateurs sont généralement plus efficaces sur le plan énergétique. En ajustant la tension fournie au moteur, le gaspillage d'énergie est minimisé, ce qui permet une meilleure utilisation globale de la puissance.
De plus, le contrôle de la vitesse du ventilateur par transformateur produit une tension moteur avec une forme sinusoïdale parfaite.
Le résultat, c'est bien un fonctionnement plus fluide du moteur et une réduiction le bruit électrique, ce qui mène à son tour à un fonctionnement moteur exceptionnellement silencieux. En outre, les autotransformateurs intégrés dans les variateurs de Sentera sont imprégnés d'un revêtement spécial qui contribue davantage au fonctionnement silencieux du moteur.
Comment le STRS4-25L40 assure-t-il la protection thermique du moteur et le contrôle de la sortie auxiliaire ?
La série dispose de contacts TK pour la surveillance de la protection thermique du moteur. Les moteurs électriques génèrent de la chaleur pendant leur fonctionnement, et une chaleur excessive peut endommager le moteur ou poser un risque pour la sécurité. Pour éviter la surchauffe, les fabricants de moteurs intègrent des mécanismes de protection contre les surcharges thermiques. Les contacts thermiques sont situés à l'intérieur des bobinages ou de la carcasse du moteur. Ils sont conçus pour détecter la température du moteur. Lorsque la température dépasse un seuil prédéterminé, les contacts thermiques changent d'état. Ils peuvent soit ouvrir le circuit pour interrompre l'alimentation du moteur, soit fermer un circuit pour activer une alarme ou signaler la nécessité d'une maintenance.
En fait, après un événement de surcharge thermique, les contacts du moteur doivent être réinitialisés manuellement ou se réinitialisent automatiquement une fois que la température est revenue à un niveau sûr. Cela garantit que le moteur reste protégé et prévient une réactivation immédiate si la cause de la surchauffe n'est pas résolue.
De plus, le variateur STRS4 dispose d'une sortie supplémentaire non régulée de 230 VAC. Cette sortie devient active lorsque le ventilateur est en fonctionnement. Cette sortie supplémentaire peut être utilisée pour contrôler divers dispositifs ou composants externes tels qu'un indicateur de fonctionnement ou un registre.
Par exemple, il est tout à fait possible de connecter un indicateur de fonctionnement à cette sortie pour signaler l'état opérationnel du ventilateur. Quand le ventilateur est activé, l'indicateur de fonctionnement est alimenté et affiche que le ventilateur tourne. Inversement, quand le ventilateur est désactivé, l'indicateur n'est plus alimenté, indiquant que le ventilateur n'est pas en service.
Quelles sont les caractéristiques de matériau, de protection et de durabilité du boîtier ?

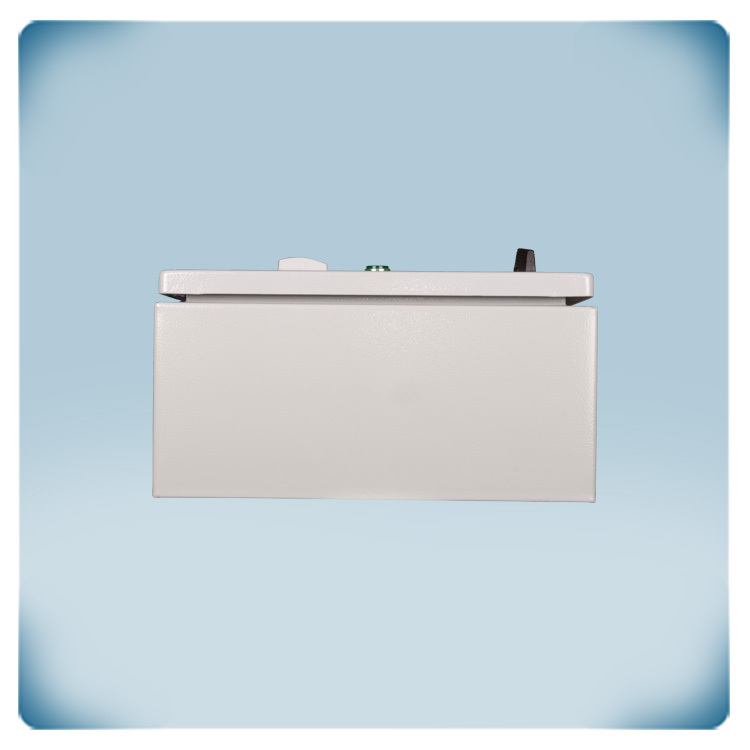

Le STRS4-25L40 est doté d'un boîtier en acier avec un revêtement peint résistant aux impacts mécaniques externes. Il peut supporter des coups accidentels ou d'autres forces physiques sans compromettre sa structure ou les composants internes. Ceci est particulièrement important pour garantir la protection des éléments intégrés.
L'indice de protection IP54 garantit que les boîtiers sont conçus pour offrir un haut niveau de protection contre la pénétration de poussière et d'eau. Ils sont efficacement scellés contre les particules de poussière et peuvent résister aux projections d'eau de toutes directions, ce qui les rend adaptés aux environnements modérément sévères.
