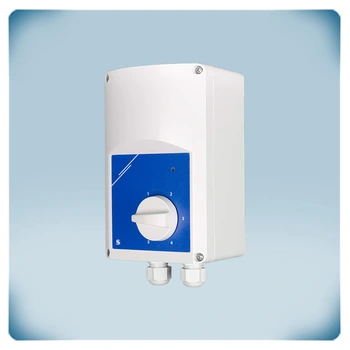

Variateur de vitesse à autotransformateur 2,2 A | 230 VCA
Description du produit
Variateur de vitesse de ventilateur à transformateur pour moteur monophasé. Le courant maximal (combiné) est de 2,2 Ampères.
Le commutateur rotatif contrôle la vitesse du ventilateur AC, qui varie de basse à haute en 5 paliers, ou bien étapes. Ce commutateur rotatif dispose également d'une position d'Arrêt, ou bien OFF. La tension du moteur est variée en 5 paliers pour réguler la vitesse du moteur. La forme sinusoïdale parfaite de la tension de sortie garantit un fonctionnement du moteur silencieux.
Le boîtier bénéficie d'un indice de protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité. Il peut être monté sur un mur dans des environnements intérieurs.
Ce variateur de vitesse à 5 paliers, est couramment utilisé afin de contrôler des ventilateurs d'extraction de hotte de cuisine, des ventilateurs de plafond, des ventilateurs d'extraction et d'autres dispositifs similaires.
Spécifications et descriptions supplémentaires
Pourquoi choisir un variateur de vitesse de ventilateur à transformateur ?
La plupart des moteurs électriques sont régulables par tension. Les régulateurs à transformateur sont une solution de régulation de vitesse simple, pratique et rentable. Un autre avantage majeur des unités de contrôle basées sur transformateur est la régulation de vitesse sans excitation électromagnétique dans les moteurs. Les produits sont donc également recommandés pour les zones sensibles au bruit. De toute façon, ce que vous obtenez avec ce variateur de vitesse de ventilateur à transformateur est : un fonctionnement du moteur silencieux, un contrôle simple par paliers, ou bien étapes et un variateur avec une longue durée de vie à un prix raisonnable !
Quelle est la technologie du variateur?

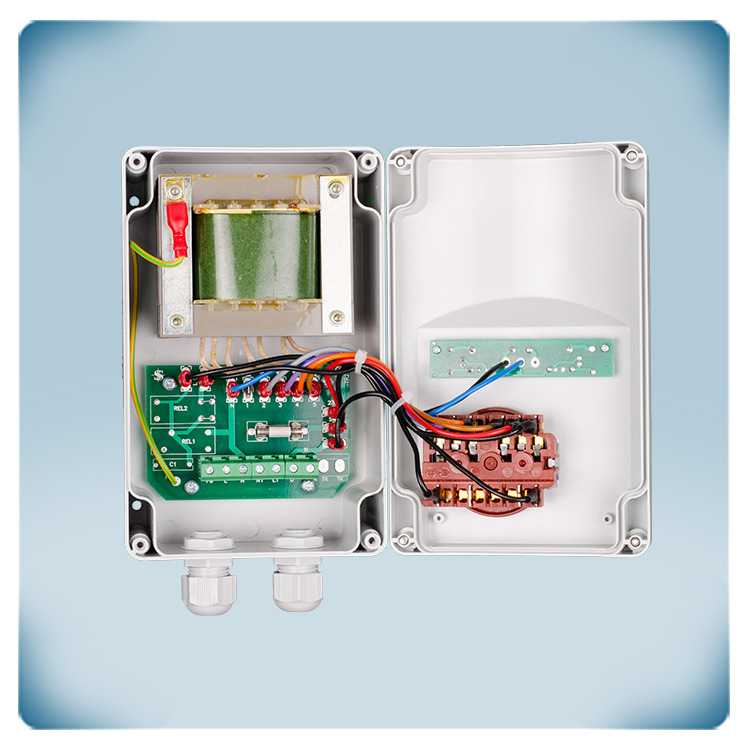

Le variateur de vitesse à 5 paliers est conçu spécifiquement pour les ventilateurs ou pompes CVC monophasés. Il utilise un transformateur monophasé pour contrôler la vitesse du ventilateur ou de la pompe en modifiant la tension d'alimentation selon cinq paliers prédéterminés. Le régulateur à transformateur comprend une sortie non régulée supplémentaire qui permet le fonctionnement d'équipements externes. La face avant de l'unité comporte une indication LED qui fournit un retour visuel sur son état actuel. Il s'agit de la plus basique de toutes les séries Sentera de régulateurs de vitesse de ventilateur basés sur transformateur et est donc très populaire auprès de nos clients.
Quel est le domaine d'utilisation ?
La série est conçue spécifiquement pour le contrôle des ventilateurs AC en réduisant la tension du moteur. Les ventilateurs AC fonctionnent à l'aide de courant alternatif et le convertissent en puissance mécanique. C'est pourquoi les STR-1 sont uniquement compatibles avec les moteurs dont la vitesse est régulée par variation de tension. Il est possible de raccorder plusieurs moteurs au variateur, à condition que la limite de courant ne soit pas dépassée. Dans de tels cas, tous les moteurs raccordés fonctionnent à la même vitesse. Si vous n'êtes pas certain du type de moteur que vous possédez, il est fortement recommandé d'examiner attentivement la documentation d'accompagnement ou de contacter le fabricant du moteur pour une assistance supplémentaire.
Quels sont les avantages clés ?
Dans cet ordre d'idée, parmi les avantages du variateur, on voudrait bien mettre l'accent sur les suivants :
Il y a plus de 5 tensions de sortie régulées disponibles

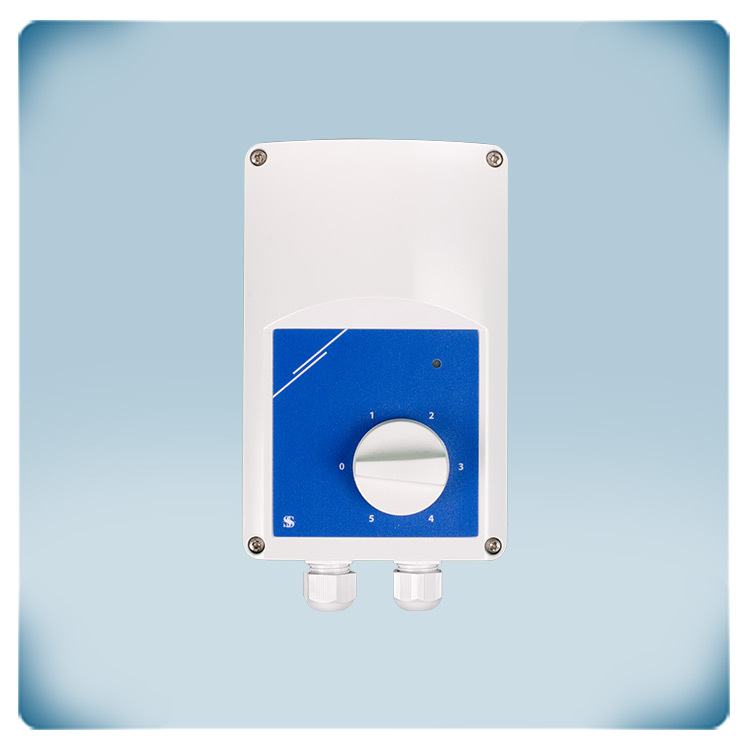

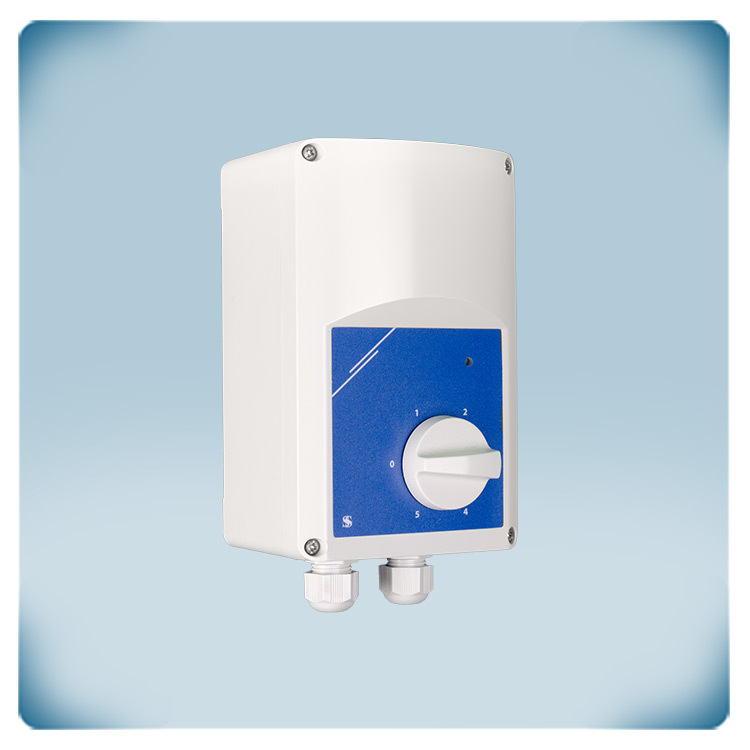

Le bouton rotatif sur le boîtier du régulateur dispose de cinq positions de marche plus une position d'arrêt. Chaque position de 1 à 5 correspond à un palier donné, c'est-à-dire une tension de sortie. Cependant, la série comporte un total de 6 tensions de sortie, mais l'une d'entre elles – 80 VCA – n'est pas raccordée. De toute façon, il est possible d'ajuster les cinq paliers en changeant le câblage interne, ce qui est totalement facultatif.
La présence d'une sortie supplémentaire
En plus des sorties régulées, le STR-1 comporte une sortie non régulée. Elle est dite « non régulée » parce qu'elle est soit Active, ou bien ON – 230 V soit Inactive, ou bien OFF – 0 V. Il est possible d'utiliser cette sortie pour contrôler des dispositifs externes (courant maximal 2 A) tels qu'un voyant de fonctionnement ou un registre. Cela veut dire que lorsque le ventilateur fonctionne, le voyant de fonctionnement sera allumé ou le registre sera ouvert, lorsqu'il s'arrête, le voyant sera éteint ou le registre se fermera.
La présence d'un boîtier solide

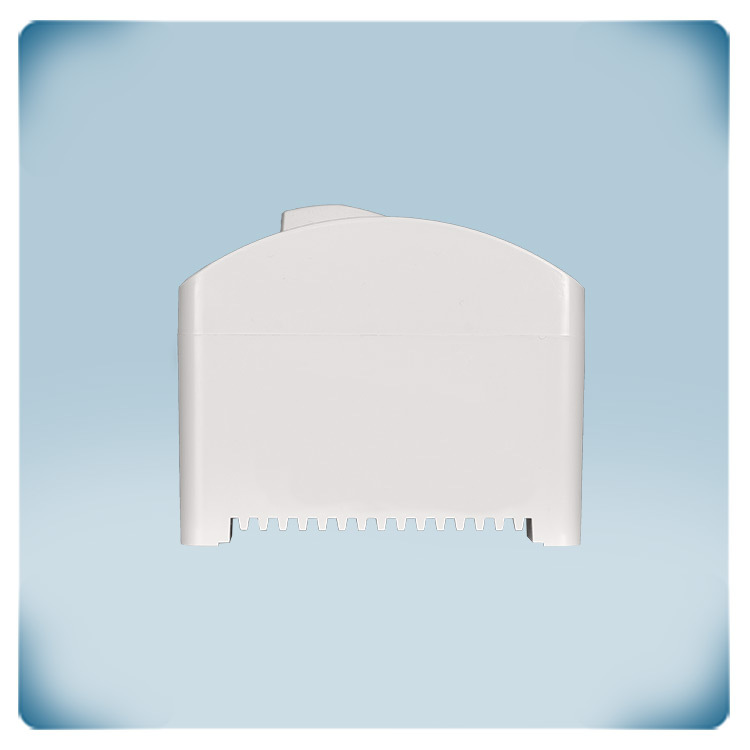

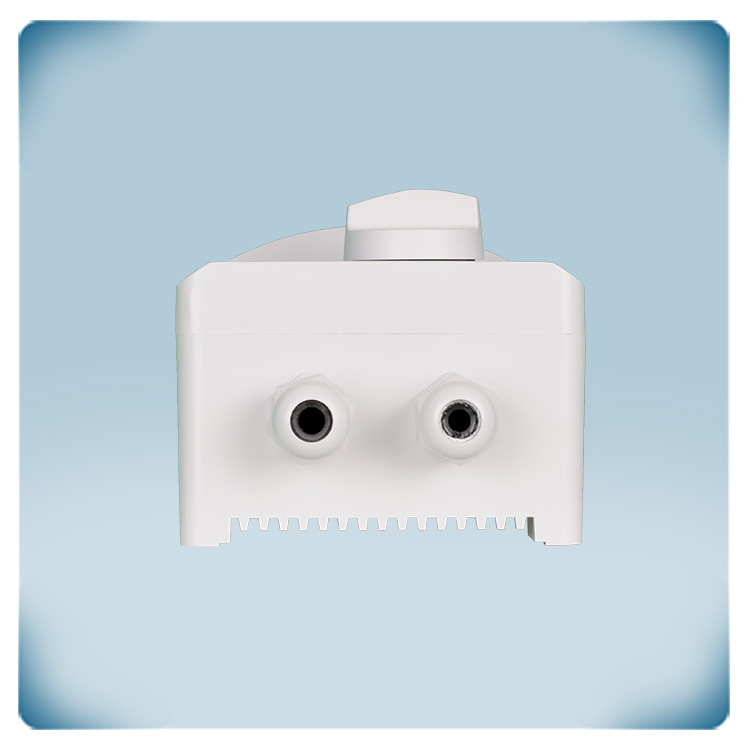

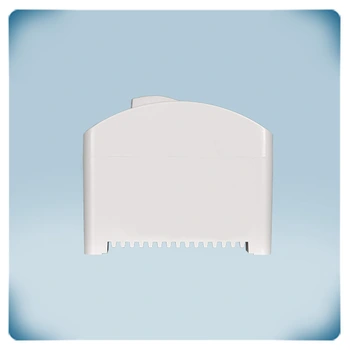

Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un sur un panneau en intérieur. Assurez-vous que le régulateur de vitesse du ventilateur puisse se refroidir suffisamment. Il est préférable de l'installer dans un endroit tempéré, au mieux loin de la lumière directe du soleil. Afin d'améliorer la fiabilité et la durée de vie du produit, non seulement on développe l'électronique, mais on fabrique également nos boîtiers en plastique. L'objectif principal d'un boîtier est de protéger l'électronique et d'empêcher d'être contaminé ou affecté par des débris externes ou des facteurs environnementaux. Le boîtier du STR-1 est fabriqué en plastique r-ABS VO (UL94) de haute qualité, qui est auto-extinguible, très robuste et offre une bonne protection contre les impacts. Il bénéficie d'un indice de protection IP54 contre la pénétration de la poussière et de l'eau.
