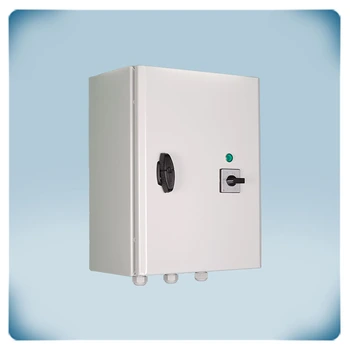

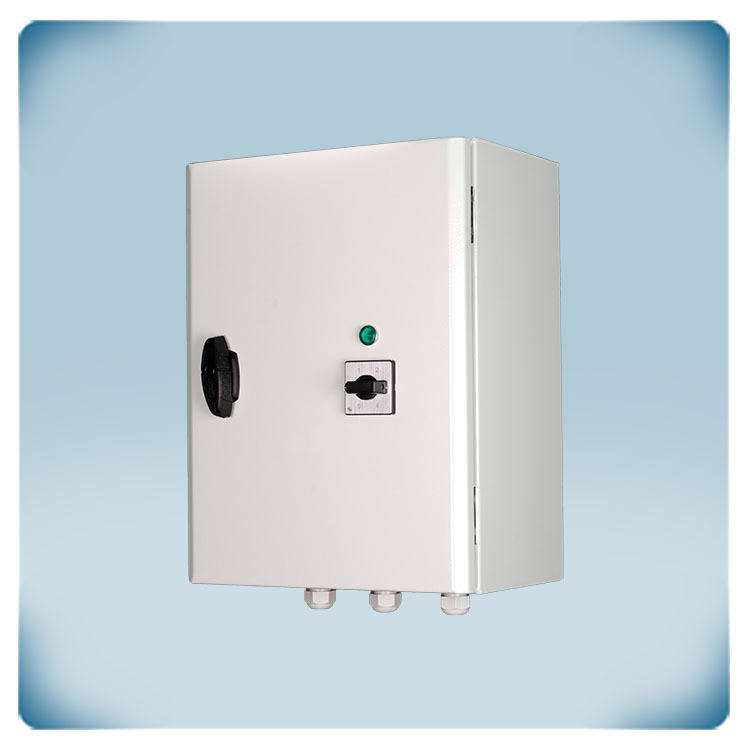

Variateur de vitesse à autotransformateur 16 A | 230 VCA
Description du produit
Variateur de vitesse de ventilateur à transformateur pour moteur monophasé. Le courant maximum (combiné) est de 16 Ampères.

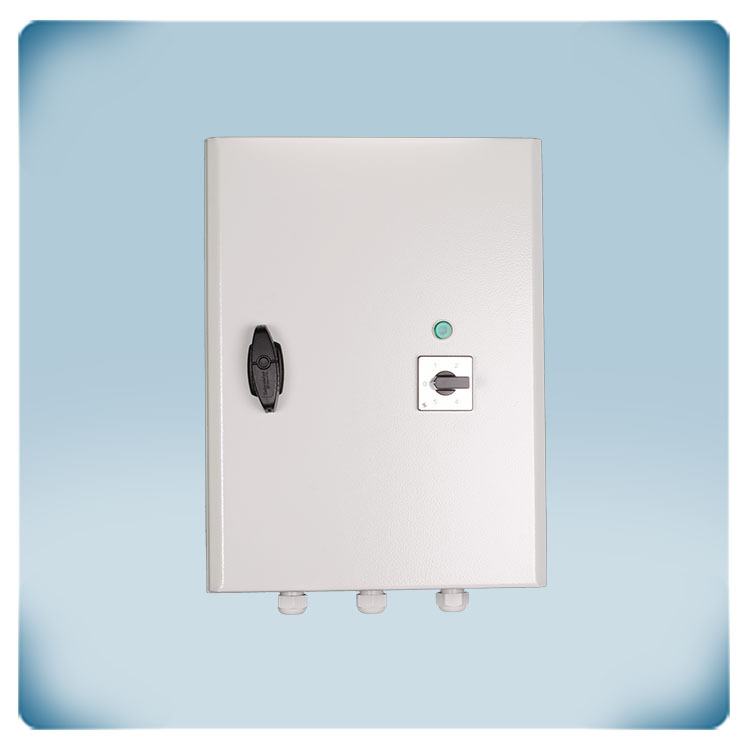

Le commutateur rotatif contrôle la vitesse du ventilateur AC, qui s'étend de basse à haute en 5 étapes. Il y a également une position Arrêt, ou bien OFF, sur ce commutateur rotatif. La tension moteur est variée en 5 étapes pour contrôler la vitesse du moteur. La forme parfaitement sinusoïdale de la tension de sortie assure un fonctionnement silencieux du moteur.
Le boîtier bénéficie d'un indice de protection IP54 contre la pénétration de saleté, de poussière et d'humidité. Il peut être monté au mur en intérieur.
Ce variateur de vitesse à 5 étaps est couramment utilisé pour contrôler les ventilateurs d'extraction de hotte de cuisine, les ventilateurs de plafond, les ventilateurs d'extraction et autres dispositifs similaires.
Spécifications et descriptions supplémentaires
Pourquoi le variateur basé sur un transformateur ?
Les transformateurs sont principalement utilisés pour modifier les niveaux de tension dans les systèmes électriques, augmentant ou diminuant la tension selon les besoins. Les unités de contrôle basées sur des transformateurs représentent de grands avantages dans des applications spécifiques, telles que la réduction du bruit ou la simplicité du contrôle. Un autre avantage majeur des unités de contrôle basées sur des transformateurs, c'est le contrôle de la vitesse sans excitation électromagnétique dans les moteurs. Ce que vous obtenez grace à ce variateur de vitesse de ventilateur à transformateur, c'est bien un fonctionnement silencieux du moteur, un contrôle simple par étapes et un variateur avec une longue durée de vie à un prix raisonnable !
Quel est le domaine d'utilisation ?
Les variateurs de vitesse de ventilateur à 5 étapes sont largement utilisés dans les cuisines industrielles, les entrepôts ou les environnements industriels. Ils sont souvent employés comme contrôle simple pour la régulation des hottes d'extraction ou des ventilateurs d'extraction. La vitesse du ventilateur peut être augmentée, de l'arrêt à la vitesse maximale, en 5 étapes. Une fois raccordé, ce régulateur peut être utilisé immédiatement. Aucune configuration ou programmation n'est requise. Le contrôle de vitesse de ventilateur CA est très simplifié !
Quelle est la technologie ?

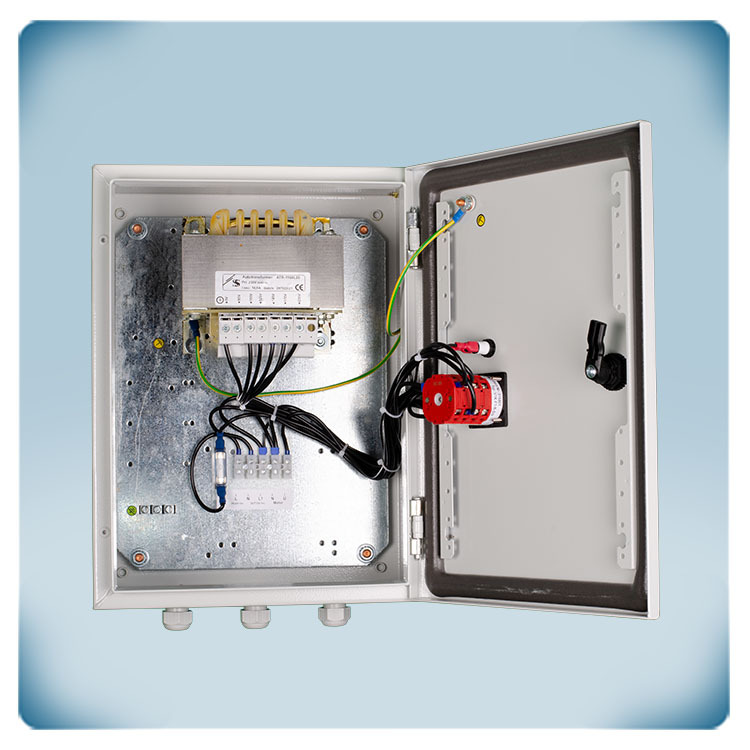

Il en est question ici d'un variateur de vitesse de ventilateur pour moteurs monophasés. Via le commutateur rotatif intégré,il est possible de sélectionner l'une des 5 vitesses. La technologie à autotransformateur est utilisée pour réduire la tension moteur et la vitesse du ventilateur en 5 étapes. Ce variateur de vitesse est donc uniquement adapté aux moteurs à tension contrôlable. Si vous n'êtes pas sûr que votre moteur soit à tension contrôlable, il est préférable de contacter le fabricant du moteur. La technologie à autotransformateur est très fiable et robuste. Elle génère une tension moteur de forme parfaitement sinusoïdale. Il en résulte un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement imprégné spécial réduit le bruit électrique émis par les autotransformateurs.
Quels sont les avantages clés ?
Cette série de variateurs de vitesse à autotransformateur comporte de nombreux avantages, parmi lesquels on pourrait bien noter les suivants :
Sortie non régulée
La sortie non régulée supplémentaire (230 VCA) est active lorsque le moteur est en fonctionnement. Étant donné que cette sortie est soit Marche, ou bien ON (230 Volts), soit Arrêt, ou bien OFF (0 Volt) elle est dite « sortie non régulée ». Elle a un courant nominal maximum de 2 A. Cette sortie est le plus souvent utilisée pour contrôler un voyant de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc. Par exemple, lorsque le ventilateur s'arrête, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
La sortie non régulée supplémentaire (230 VCA) est active lorsque le moteur est en fonctionnement. Étant donné que cette sortie est soit Marche, ou bien ON (230 Volts), soit Arrêt, ou bien OFF (0 Volt) elle est dite « sortie non régulée ». Elle a un courant nominal maximum de 2 A. Cette sortie est le plus souvent utilisée pour contrôler un voyant de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc. Par exemple, lorsque le ventilateur s'arrête, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
Commutateur rotatif avec délai mécanique temporisé intégré
Il est important de manœuvrer le commutateur rotatif sans le faire tourner trop rapidement. Le commutateur dispose d'un délai mécanique temporisé intégré. Ce qui à son tour est très important afin d'empêcher l'étincelage interne lors de la commutation. Cela a un effet positif sur la durée de vie de l'appareil. Lorsque le commutateur rotatif est actionné plus rapidement que le délai mécanique temporisé intégré, l'appareil reste en position interne 0 (position d'Arrêt).

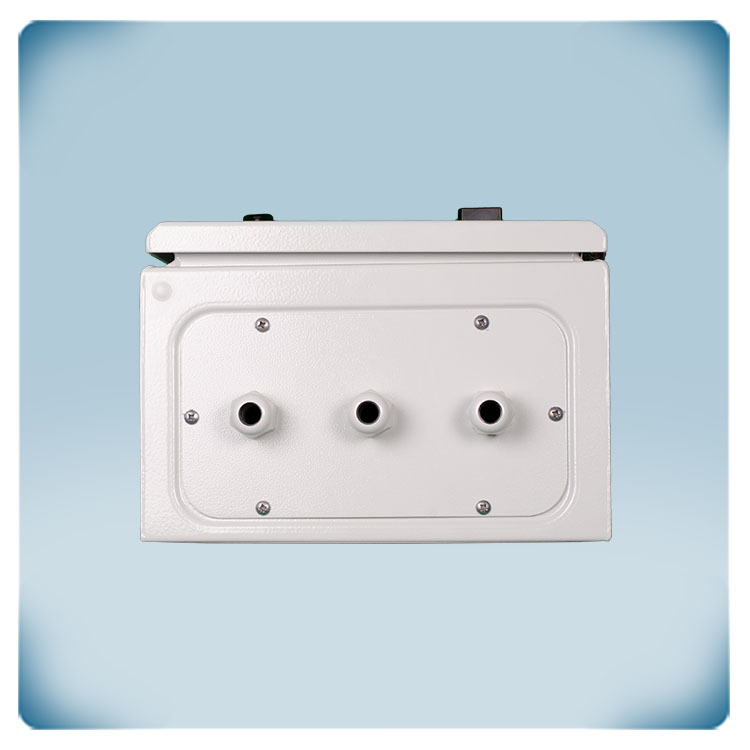

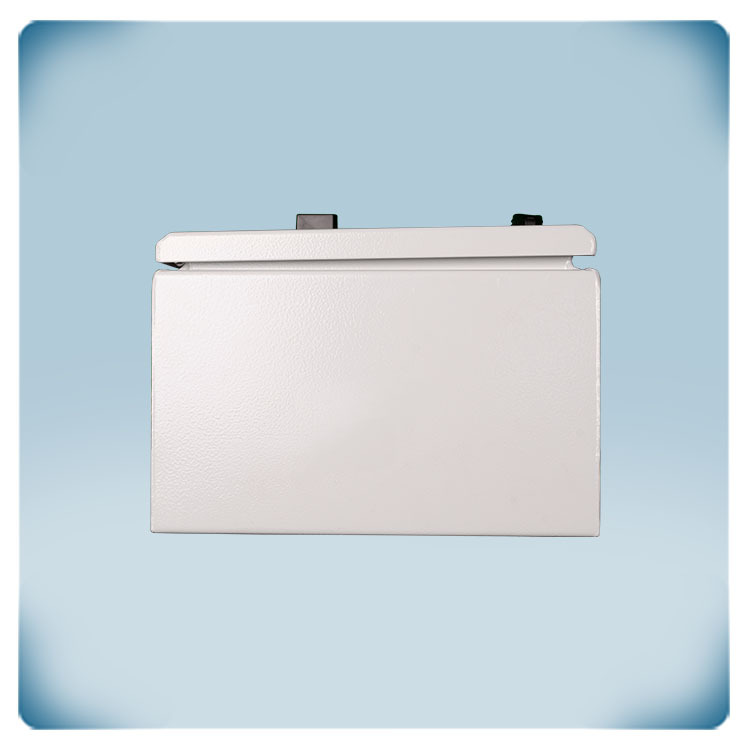

Boîtier pour montage en surface
Les boîtiers jouent un rôle clé en ce qui concerne la protection des composants ou du contenu intérieur contre divers facteurs externes tels que les débris, la poussière, l'eau et les chocs mécaniques. La qualité des boîtiers est effectivement essentielle pour garantir l'intégrité et la sécurité des éléments contenus.
Le STR-1 est doté de boîtiers en tôle d'acier conçus pour être résistants aux chocs mécaniques externes. Ils peuvent supporter des chocs, des collisions ou d'autres forces physiques accidentelles sans compromettre leur structure ou les éléments qu'ils contiennent. Cette caractéristique est particulièrement importante dans les environnements où il existe un risque plus élevé de tels impacts, assurant ainsi la protection des composants enfermés. Les boîtiers ont une finition peinture, ce qui non seulement offre un attrait esthétique, mais sert également de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition peinture contribue à améliorer la durabilité et la longévité du boîtier. La certification EN 62208 garantit que les boîtiers sont conformes aux normes établies pour les enveloppes vides pour appareillages basse tension. L'indice de protection contre la pénétration IP54 garantit que les boîtiers sont conçus pour offrir un haut niveau de protection contre la pénétration de poussière et d'eau, ils sont efficacement étanches contre les particules de poussière et peuvent résister aux éclaboussures d'eau provenant de n'importe quelle direction, ce qui les rend adaptés à des conditions d’exploitation modérément sévères.
