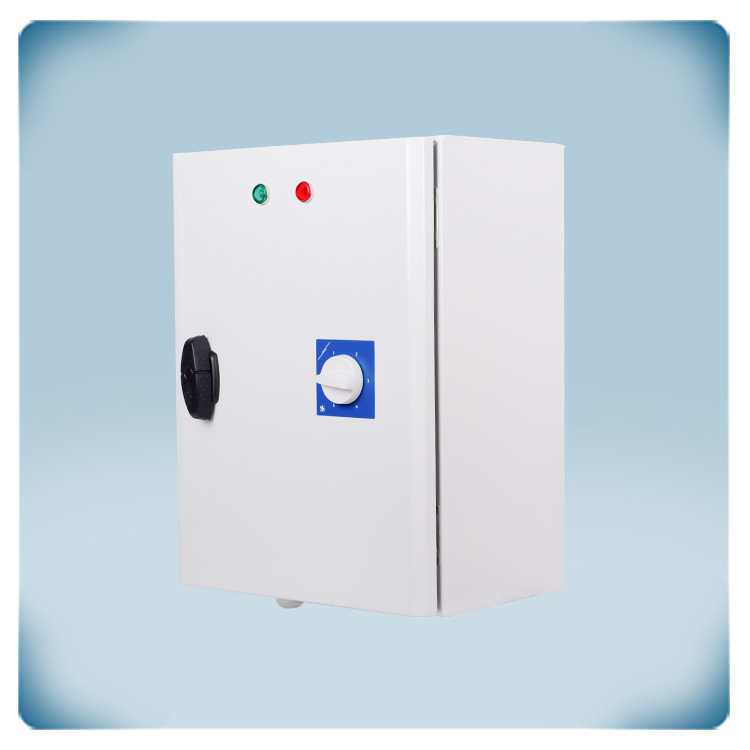

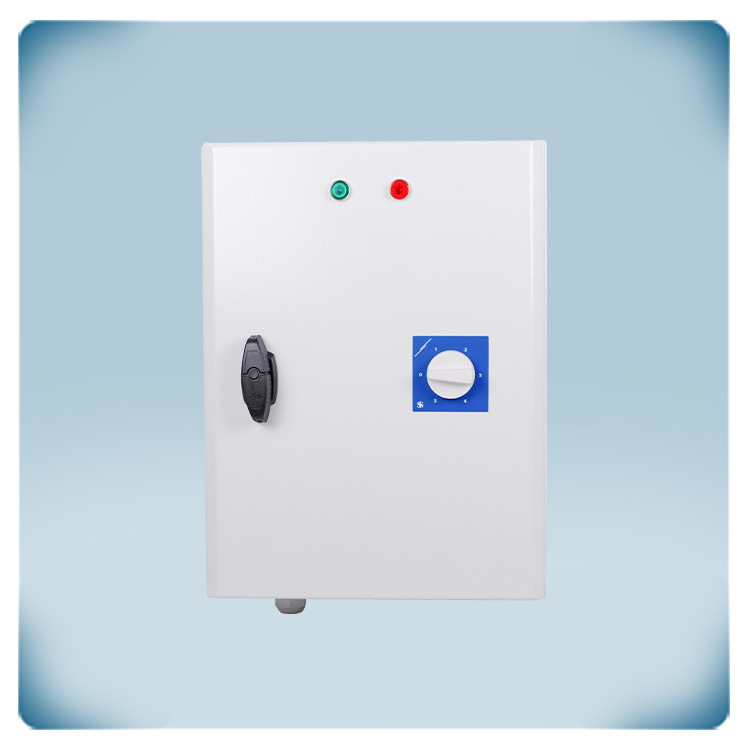

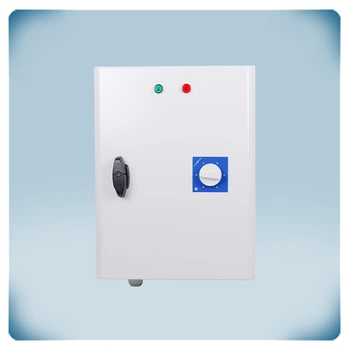

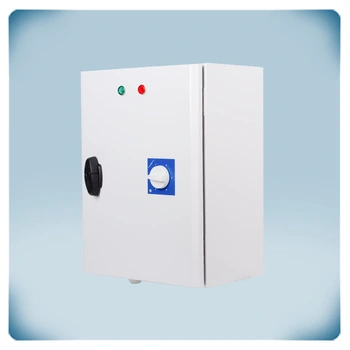

Variateur de vitesse à autotransformateur 1,5 A | Marche-Arrêt | CT
Description du produit
Variateur à une seule vitesse pour moteurs triphasés 400 V avec un courant combiné maximal de 1,5 A. La vitesse est réglée manuellement à l'aide d'un commutateur rotatif à 5 positions, qui dispose d'une position de désactivation (OFF). Le variateur prend également en charge le contrôle à distance du moteur via des entrées numériques.
La fonction de surveillance des contacts thermiques (TK) du variateur désactive automatiquement le moteur pour éviter toute surchauffe. Il présente également une conception à sécurité intégrée qui redémarre automatiquement le moteur après une coupure de courant, garantissant ainsi un fonctionnement continu.
La vitesse du ventilateur est régulée par la réduction de la tension du moteur à l'aide d'un autotransformateur. Cette méthode produit une tension de sortie sinusoïdale parfaite, ce qui garantit un fonctionnement silencieux et un faible bruit électrique. L'unité comporte une sortie d'alarme pour déclencher des alertes externes et une sortie non régulée dans un objectif de pouvoir contrôler des équipements supplémentaires.
Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54, offrant une protection contre la saleté, la poussière et l'infiltration d'humidité.
Spécifications et descriptions supplémentaires
Quelles sont les principales caractéristiques du variateur à autotransformateur STRA4 ?
Le variateur à autotransformateur STRA4 est conçu pour fonctionner avec des moteurs électriques triphasés d'une tension d'alimentation de 400 V, dont le courant maximal ne dépasse pas 1,5 A. La vitesse du ventilateur est réglée à l'aide d'un commutateur situé sur le boîtier. Le commutateur dispose de cinq paliers pour contrôler la tension, ainsi que d'une position ARRÊT(OFF). En utilisant les entrées numériques pour connecter un interrupteur ou un relais, il est possible d'activer et de désactiver le moteur à distance. Les caractéristiques supplémentaires du variateur incluent la présence de bornes pour la connexion de contacts thermiques et la capacité de redémarrage automatique en cas de coupure de courant. Le boîtier du variateur de vitesse bénéficie d'un indice de protection IP54.
Pourquoi la technologie des autotransformateurs est-elle un bon choix pour la variation de vitesse ?
La plupart des moteurs électriques sont pilotés en régulant la tension qui leur est fournie. Les variateurs à transformateur constituent une solution simple, pratique et rentable pour le contrôle de la vitesse. Un avantage important de l'utilisation de ces appareils est qu'ils ne génèrent pas de perturbations électromagnétiques susceptibles d'affecter négativement le fonctionnement du moteur électrique et des autres équipements électriques à proximité. Les variateurs de vitesse à transformateur sont la meilleure option pour une utilisation dans des locaux et des zones ayant des exigences accrues en matière de niveaux sonores. Ainsi, le variateur de vitesse à transformateur est une solution qui garantit un fonctionnement fiable et silencieux du moteur électrique à un prix abordable.
Comment les contacts de commande à distance du STRA4 sont-ils utilisés ?
Le variateur de vitesse à transformateur STRA4 dispose d'un contact normalement ouvert et un contact normalement fermé. Ils peuvent être utilisés pour allumer et éteindre le variateur à distance, ainsi que pour surveiller son fonctionnement. Des dispositifs d'indication et d'avertissement, des thermostats, des relais de température, etc., sont utilisés comme équipements connectés.
Quel est l'objectif de la sortie non régulée ?
Le variateur de vitesse STRA4 est équipé d'une sortie non régulée supplémentaire (230 V), qui est fermée lorsque le moteur électrique est en fonctionnement. Elle est dite « non régulée » comme elle ne possède que deux positions : fermée (230 V) et ouverte (0 V). Le courant pour cette sortie ne doit pas dépasser 2 A. Un exemple d'utilisation de cette sortie, c'est bien le contrôle du servomoteur électrique d'un clapet d'air ou d'une vanne d'eau. Lorsque le ventilateur est mis sous tension, le clapet s'ouvre, et lorsqu'il est mis hors tension, il se ferme. Si vous avez besoin de surveiller à distance le fonctionnement du variateur à transformateur, vous pouvez connecter un voyant à la sortie non régulée.
Comment fonctionne la fonction de protection thermique (TK) ?
Le variateur de vitesse de ventilateur STRA4 est équipé de bornes pour la connexion des contacts thermiques du moteur électrique (TK). Les contacts thermiques sont utilisés pour mesurer la température des bobinages du moteur. En cas de surchauffe, le moteur électrique sera arrêté pour éliminer le risque de panne. Si le moteur n'est pas équipé de contacts thermiques, les bornes TK doivent être shuntées pour simuler un fonctionnement normal.
Quand la sortie d'alarme est-elle déclenchée et quel est son but ?
Le variateur de vitesse STRA4 est équipé d'une sortie non régulée (230 V) qui signale un défaut. Elle est déclenchée lorsque les contacts thermiques qui protègent le moteur électrique contre la surchauffe s'ouvrent. Cette sortie peut être utilisée pour connecter un voyant ou un avertisseur sonore. Le courant maximal de l'équipement connecté ne doit pas dépasser 1 A.
Que se passe-t-il après une coupure de courant ?
Lors de l'utilisation d'équipements électriques, il faut toujours tenir compte d'éventuelles coupures de courant. Dans le cas d'une telle défaillance, une fois le courant rétabli, le variateur de vitesse et le moteur redémarrent automatiquement.
Que signifient les indicateurs LED sur le variateur ?
Le variateur de vitesse de ventilateur STRA4 est équipé d'indicateurs LED situés sur la face avant du variateur. Lors de la mise sous tension du variateur à transformateur, l'indicateur s'allume en vert. Lorsque la protection contre la surchauffe du moteur est déclenchée, l'indicateur rouge s'allume.
Quelles sont les caractéristiques clés et les exigences d'installation du boîtier du STRA4 ?
L'objectif principal du boîtier, c'est bien de protéger l'intérieur du variateur contre les contaminants externes et l'humidité, ainsi que contre les facteurs environnementaux défavorables. Sentera surveille la qualité de ses produits. Le boîtier du STRA4 est fabriqué en tôle d'acier avec un revêtement de peinture protectrice et offre une protection fiable contre les influences mécaniques et autres. Il est certifié selon la norme européenne EN 62208 et possède un indice de protection contre la poussière et l'humidité IP54. Pour assurer un fonctionnement fiable et sécurisé, ainsi que pour éliminer toute possibilité de surchauffe, le variateur doit être installé dans un endroit tempéré, à l'abri de la lumière directe du soleil. La température ambiante pour le fonctionnement du variateur de vitesse à transformateur doit être comprise entre -20 et +35 °C, et l'humidité relative entre 5 et 95 %. La condensation d'humidité dans la zone de travail n'est pas autorisée.
