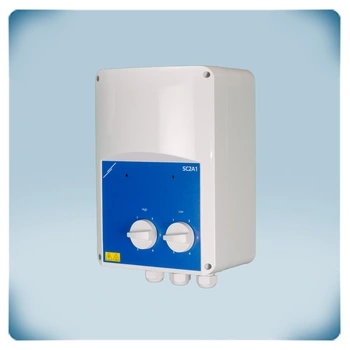

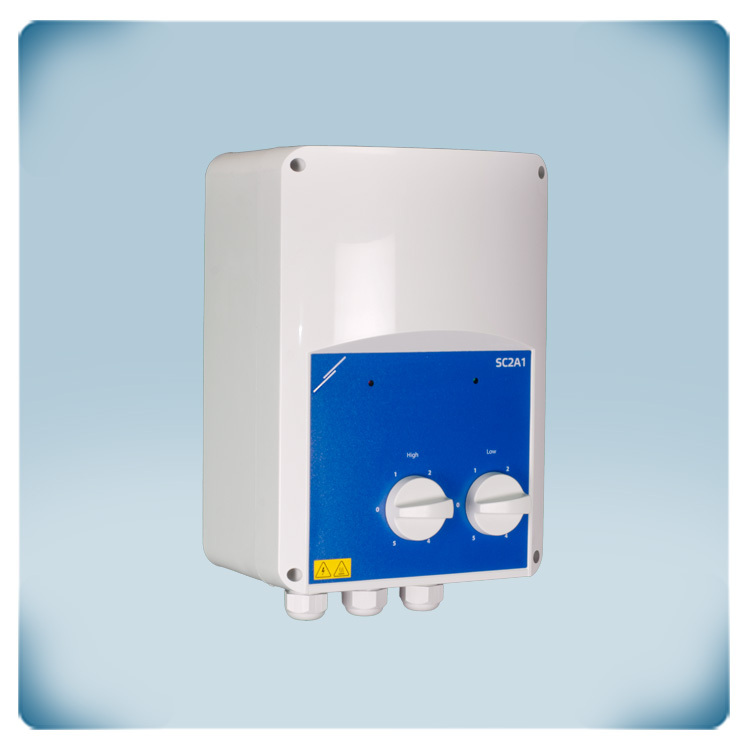

Variateur de vitesse à autotransformateur 1,5 A | bi-horaire | CT
Description du produit
Ce variateur possède deux vitesses pour moteurs monophasés avec contacts thermiques (TK). Le courant moteur maximal (combiné) est de 1,5 A. Ce variateur dispose de deux commutateurs distincts à 5 étapes pour sélectionner deux vitesses de ventilateur optimales. Lorsque le moteur est en fonctionnement, une entrée par contact sec peut être utilisée pour commuter entre les deux vitesses.
En cas de surchauffe, la fonction de surveillance TK coupe le moteur. Le moteur redémarre automatiquement après une coupure de courant. Les sorties d'alarme et non régulées peuvent être utilisées pour piloter des appareils externes afin de générer des alertes ou de valider le fonctionnement normal. La vitesse du ventilateur est régulée par réduction de la tension moteur via des autotransformateurs. Cette technique produit une tension de sortie de forme sinusoïdale parfaite, garantissant un fonctionnement silencieux du moteur.

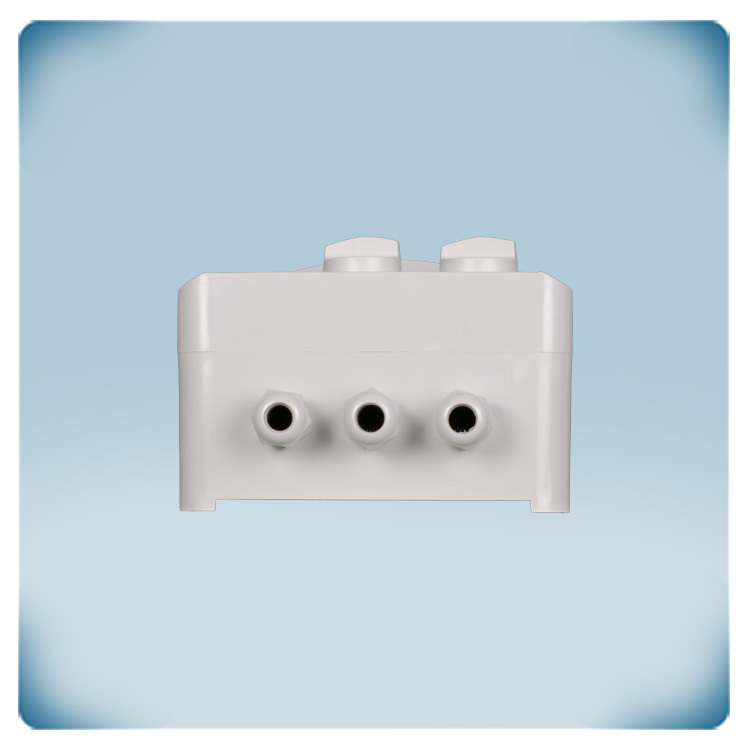

Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre l'infiltration de saletés, de poussière et d'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour des variateurs de vitesse de ventilateur à autotransformateur ?
Le SC2A1 offre des fonctions complètes de contrôle, de protection et de surveillance pour un système de ventilation motorisé. Il permet aux utilisateurs de sélectionner les vitesses du ventilateur, de piloter le moteur à distance, de le protéger contre la surchauffe, de recevoir des alertes et de maintenir la fiabilité du système même en cas de coupure de courant.
Comment cela fonctionne-t-il ?

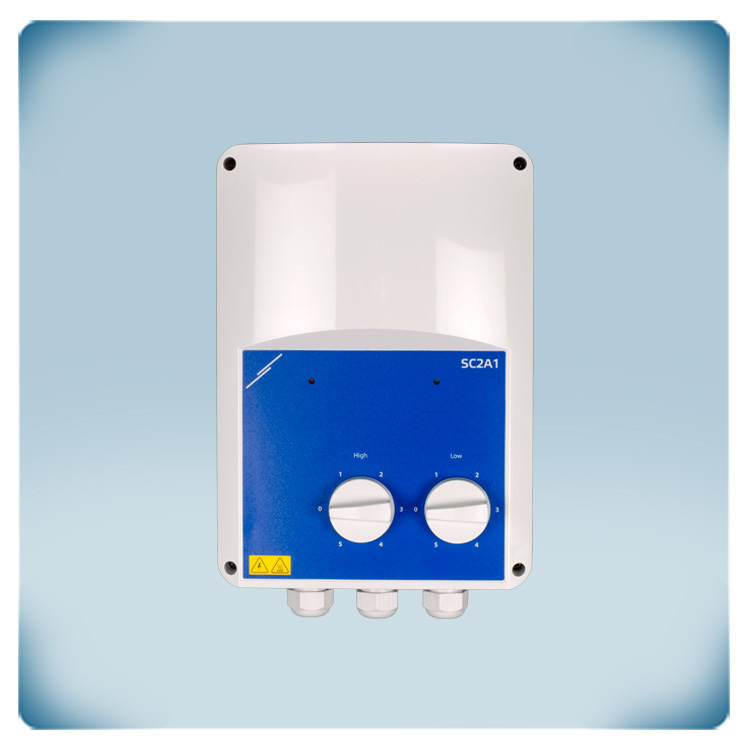

Via deux commutateurs rotatifs à 5 positions séparés, deux vitesses de ventilateur optimales peuvent être sélectionnées. Lorsque le moteur est en fonctionnement, il est possible de commuter entre les deux vitesses via une entrée par contact sec. Une horloge externe peut activer la grande vitesse pendant la journée et la petite vitesse pendant la nuit.
Sélection de la vitesse optimale du ventilateur
L'appareil dispose de deux commutateurs rotatifs à 5 positions qui permettent aux utilisateurs de sélectionner deux vitesses de ventilateur optimales différentes, par exemple pour le jour et la nuit. Celles-ci peuvent être commutées automatiquement à l'aide d'un dispositif externe. Cette commutation est réalisée via une entrée par contact sec, ce qui signifie qu'un signal ou un contrôle externe peut déclencher le changement de vitesse du ventilateur.
Quelles sont les fonctions supplémentaires ?
Démarrage-arrêt à distance
Le moteur peut être activé ou désactivé à distance via deux entrées. Une entrée est une connexion normalement ouverte et l'autre est normalement fermée. Cela permet des options de contrôle flexibles. Par exemple : via un commutateur à distance - connecté à l'entrée normalement ouverte - le moteur peut être activé ou désactivé. Un détecteur de fumée est connecté à l'entrée normalement fermée. En cas d'alerte de fumée, le moteur sera désactivé - quel que soit l'état de l'autre entrée.
Sortie non régulée
Il existe une sortie non régulée (230 VAC) qui s'active lorsque le moteur est en fonctionnement. Cette sortie peut être utilisée pour contrôler des dispositifs externes tels que des indicateurs de fonctionnement ou des registres. Par exemple, lorsque le ventilateur est opérationnel, la sortie peut être utilisée pour ouvrir un registre, et lorsque le ventilateur est inactif, le registre peut être fermé. Par défaut, l'intensité nominale de la sortie non régulée est de 2 A.
Protection thermique du moteur
L'appareil comprend une fonction de surveillance des contacts thermiques du moteur (TK). Ces contacts mesurent la température dans les bobinages du moteur. Si le moteur surchauffe, la fonction de surveillance thermique désactive le moteur pour éviter tout endommagement. Si le moteur ne possède pas de contacts thermiques, le variateur doit être ponté pour simuler une température moteur normale.
Sortie d'alarme
Une sortie d'alarme (230 VAC) s'active lorsque des problèmes moteur sont détectés. Cette sortie peut être utilisée afin de générer des alertes ou des notifications. Par exemple, si le moteur surchauffe, la sortie d'alarme est activée et le moteur est désactivé pour éviter tout endommagement supplémentaire. Cette sortie peut contrôler des voyants d'avertissement ou d'autres mécanismes d'alerte.
Réinitialisation automatique après une coupure de courant
En cas de coupure de courant, le variateur dispose d'une fonction de réinitialisation automatique. Lorsque le courant est rétabli, le moteur redémarre automatiquement sans intervention manuelle.
Pourquoi le boîtier est-il durable ?

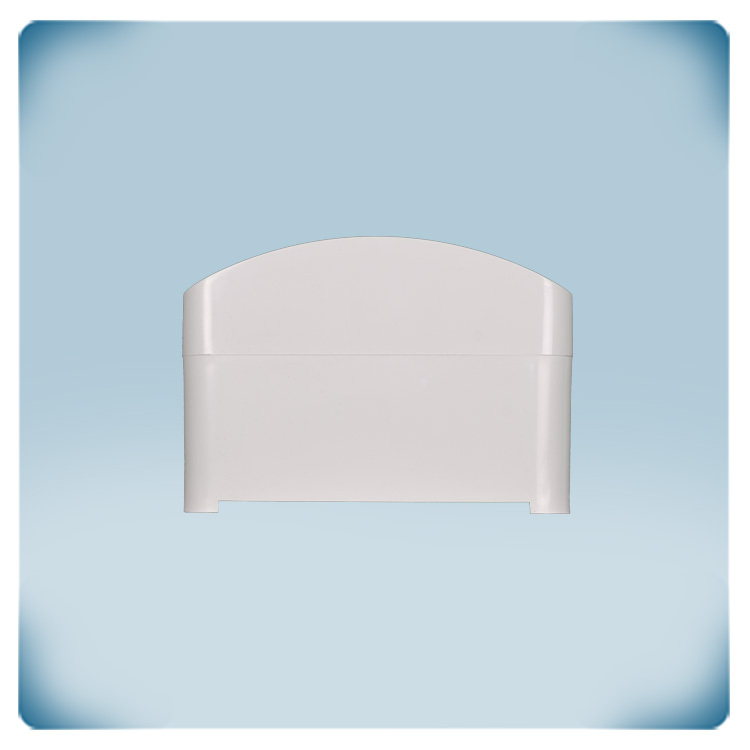

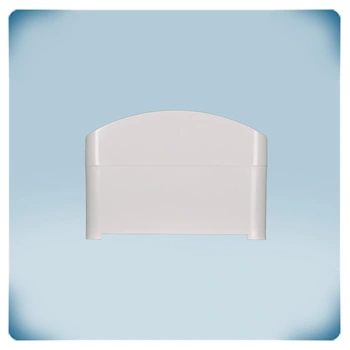

Les boîtiers jouent un rôle clé dans la protection des composants internes contre divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. Leur qualité fait toute la différence, c'est pourquoi on les fabrique nous-mêmes. L'appareil est logé dans un boîtier robuste en plastique r-ABS qui est résistant à la chaleur et aux chocs. Le boîtier est conçu pour un montage en surface et offre un indice de protection IP54, protégeant contre la saleté, la poussière et l'humidité.
