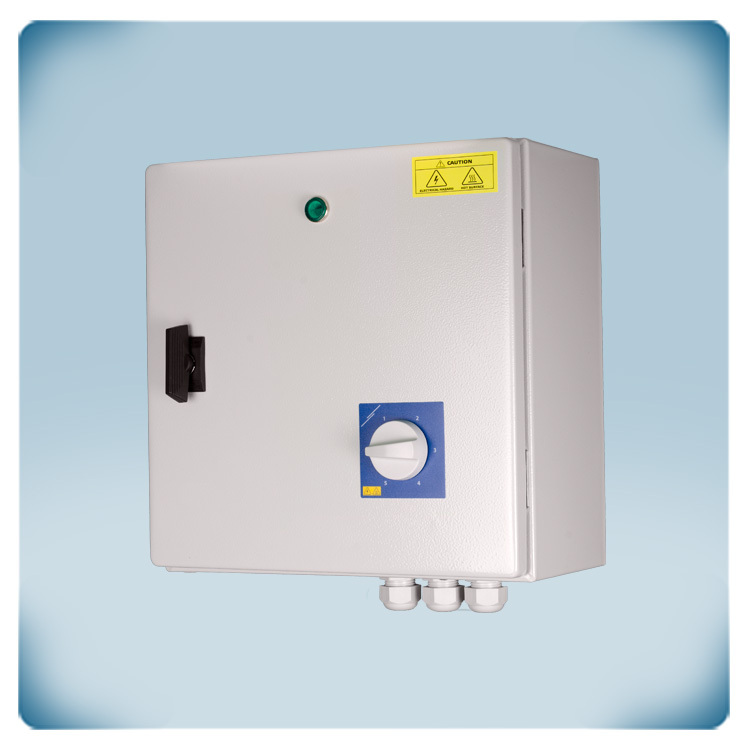

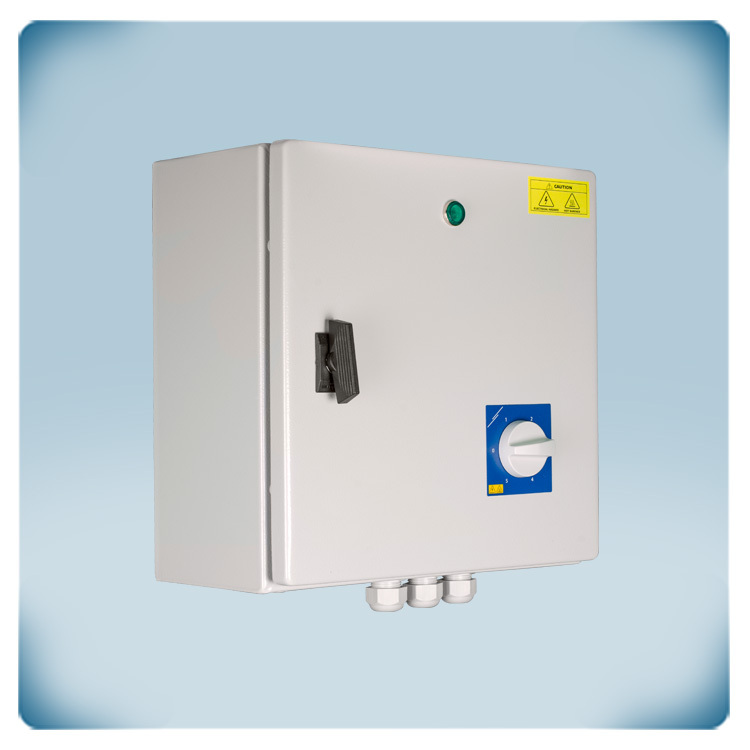

Variateur de vitesse à autotransformateur 1,5 A | 400 VCA | CT
Description du produit
C'est un variateur de vitesse de ventilateur à transformateur à 5 paliers, conçu pour des moteurs 400 V avec un courant maximal combiné de 1,5 A. Sa fonction principale, c'est bien d'ajuster la vitesse du ventilateur en abaissant la tension du moteur selon cinq étapes distinctes.

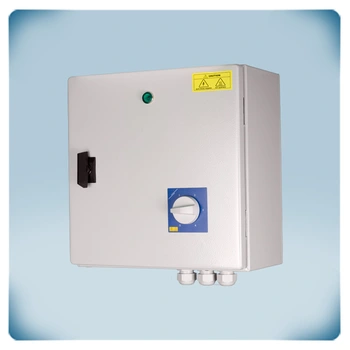

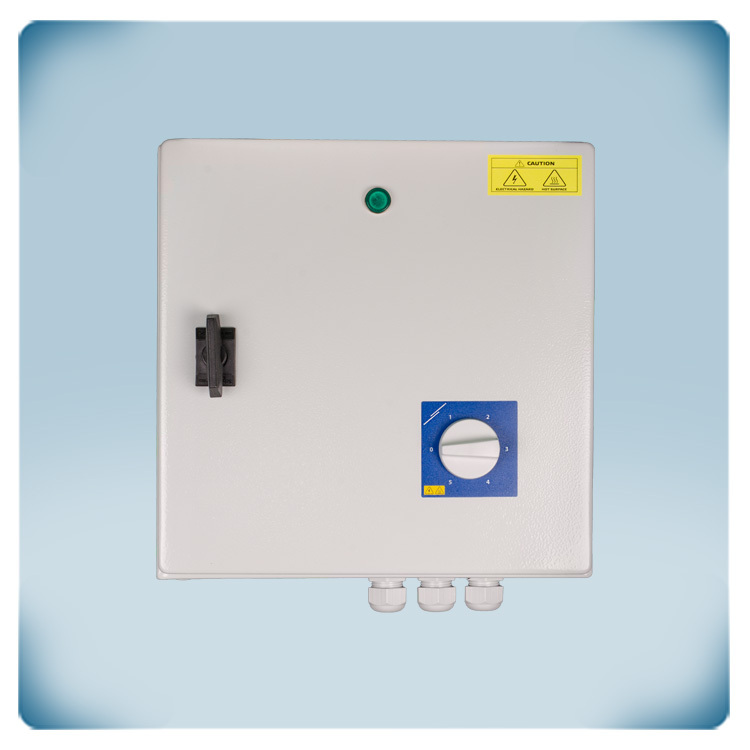

Un commutateur rotatif intégré sur le couvercle avant permet une sélection manuelle de la vitesse. Une caractéristique clé de sécurité, c'est bien la fonction de surveillance TK, qui coupe automatiquement le moteur en cas de surchauffe. Le variateur produit une tension de sortie entièrement sinusoïdale, tout en garantissant un fonctionnement silencieux et fluide du moteur. La tension d'alimentation de 400 V est une exigence standard pour cette unité.
Le variateur est installé dans un boîtier robuste, étant conçu pour un montage en surface. Il bénéficie d'un indice de protection IP54, offrant une protection contre l'infiltration limitée de poussière et les projections d'eau de toutes directions.
Spécifications et descriptions supplémentaires
Quels sont les avantages de la technologie de l'autotransformateur dans les applications de moteurs de ventilateurs ?
L'utilisation des variateurs à transformateur offre une multitude de bénéfices, allant d'une fiabilité exceptionnelle à une qualité de régulation supérieure pour les moteurs de ventilation. En fait, les avantages de la technologie de l'autotransformateur utilisée pour la fabrication du STRS4-15L40 dans les applications de moteurs de ventilateurs incluent :
- Réduction de la tension : Les autotransformateurs sont couramment utilisés pour réduire la tension fournie aux moteurs. En se branchant sur différents points de l'enroulement, l'autotransformateur peut fournir plusieurs niveaux de tension, permettant ainsi le contrôle de la vitesse du moteur. Cette technique de réduction de tension est plus économe en énergie que d'autres méthodes, car elle évite de dissiper l'énergie excédentaire sous forme de chaleur.
- Efficacité énergétique : Les autotransformateurs offrent une efficacité énergétique élevée grâce à leur conception intrinsèque. Puisqu'ils fonctionnent sur le principe du couplage magnétique entre les enroulements, les pertes associées à la résistance électrique sont moindres. En conséquence, les autotransformateurs peuvent offrir une meilleure efficacité de transfert de puissance par rapport à d'autres méthodes de contrôle de tension.
- Fonctionnement fluide : La technologie de l'autotransformateur utilisée dans votre variateur génère une tension moteur de forme sinusoïdale parfaite. Cette forme d'onde de tension régulière contribue à un fonctionnement fluide du moteur, réduisant les vibrations et le bruit. Elle aide également à minimiser les contraintes sur les enroulements du moteur et les autres composants, prolongeant ainsi la durée de vie du moteur.
- Efficacité énergétique : Les autotransformateurs offrent une efficacité énergétique élevée grâce à leur conception intrinsèque. Puisqu'ils fonctionnent sur le principe du couplage magnétique entre les enroulements, les pertes associées à la résistance électrique sont moindres. En conséquence, les autotransformateurs peuvent offrir une meilleure efficacité de transfert de puissance par rapport à d'autres méthodes de contrôle de tension.
- Fonctionnement fluide : La technologie de l'autotransformateur utilisée dans votre variateur génère une tension moteur de forme sinusoïdale parfaite. Cette forme d'onde de tension régulière contribue à un fonctionnement fluide du moteur, réduisant les vibrations et le bruit. Elle aide également à minimiser les contraintes sur les enroulements du moteur et les autres composants, prolongeant ainsi la durée de vie du moteur.
- Fonctionnement silencieux : En produisant une forme d'onde de tension sinusoïdale parfaite, les autotransformateurs contribuent à un fonctionnement moteur exceptionnellement silencieux. L'absence d'harmoniques et de distorsions de tension réduit le bruit électrique, ce qui conduit à un environnement plus calme dans les applications où la réduction du bruit est essentielle, comme les systèmes CVC, les ventilateurs et autres équipements nécessitant de faibles niveaux sonores.
- Robustesse et fiabilité : Les autotransformateurs sont reconnus pour leur robustesse et leur fiabilité dans diverses applications de distribution d'énergie et de commande. Leur construction simple et le nombre réduit de composants les rendent moins sujets aux pannes par rapport à des méthodes de contrôle de tension plus complexes. Cette fiabilité se traduit par une réduction des temps d'arrêt et des coûts de maintenance pour le système de contrôle du moteur.
- Revêtement imprégné : Les autotransformateurs du variateur sont revêtus d'un matériau spécial. Ce revêtement remplit plusieurs fonctions, notamment la réduction du bruit électrique provenant des autotransformateurs ainsi qu’une isolation renforcée et une protection supplémentaire contre les influences environnementales telles que l’humidité et la poussière. Le revêtement imprégné améliore les performances globales et prolonge la durée de vie des autotransformateurs du variateur.
- Robustesse et fiabilité : Les autotransformateurs sont reconnus pour leur robustesse et leur fiabilité dans diverses applications de distribution d'énergie et de commande. Leur construction simple et le nombre réduit de composants les rendent moins sujets aux pannes par rapport à des méthodes de contrôle de tension plus complexes. Cette fiabilité se traduit par une réduction des temps d'arrêt et des coûts de maintenance pour le système de contrôle du moteur.
- Revêtement imprégné : Les autotransformateurs du variateur sont revêtus d'un matériau spécial. Ce revêtement remplit plusieurs fonctions, notamment la réduction du bruit électrique provenant des autotransformateurs ainsi qu’une isolation renforcée et une protection supplémentaire contre les influences environnementales telles que l’humidité et la poussière. Le revêtement imprégné améliore les performances globales et prolonge la durée de vie des autotransformateurs du variateur.
Comment la série STRS4 améliore-t-elle la sécurité du moteur grâce à la surveillance des contacts thermiques ?
Bien que la fonctionnalité de la série STRS4 soit identique à celle de la série standard STR-4, la première est plus sophistiquée grâce à l'intégration de la surveillance des contacts thermiques du moteur (les contacts TK ou thermiques mesurent la température dans les bobinages du moteur). En cas de surchauffe du moteur, la fonction de surveillance TK désactive le moteur pour prévenir tout type d'endommagement.
Si le moteur n'est pas équipé de contacts TK, les bornes TK du variateur doivent être shuntées pour simuler une température moteur normale. En incorporant la fonction de surveillance TK et en offrant l'option de shunter les bornes TK, le variateur de vitesse du ventilateur assure la sécurité du moteur en empêchant la surchauffe et les dommages potentiels, quelle que soit la configuration spécifique du moteur.
Quelle est la fonction et l'utilisation de la sortie non régulée du STRS4-15L40 ?
La sortie supplémentaire non régulée (1x 230 VAC) est active lorsque le moteur est activé. Elle peut être utilisée pour contrôler un indicateur de fonctionnement externe, un servomoteur de registre, etc.
Lorsque le ventilateur est désactivé, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
Quelles sont les caractéristiques de matériau, de protection et de durabilité du boîtier du STRS4-15L40 ?

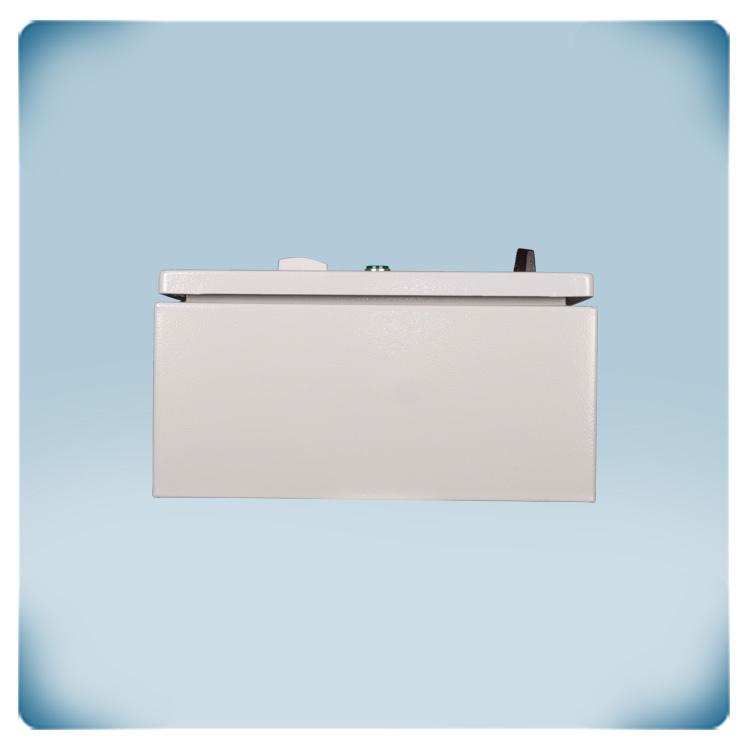

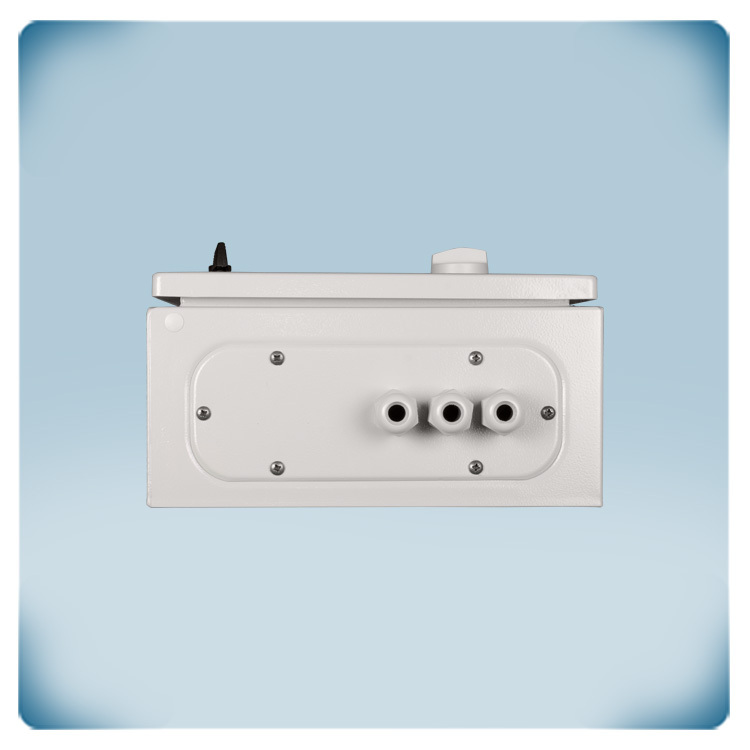

Le STRS4-15L40 est doté d'un boîtier en tôle d'acier résistant aux impacts mécaniques externes. Il peut supporter des coups accidentels ou d'autres forces physiques sans compromettre sa structure ou les composants internes. Ceci est particulièrement important dans les environnements où le risque d'impacts est élevé, garantissant ainsi la protection des éléments intégrés.
Le boîtier bénéficie d'une finition peinte, qui sert de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. L'indice de protection IP54 garantit que les boîtiers sont conçus pour offrir un haut niveau de protection contre la pénétration de poussière et d'eau. Ils sont efficacement scellés contre les particules de poussière et peuvent résister aux projections d'eau de toutes directions, ce qui les rend adaptés aux environnements modérément sévères.
