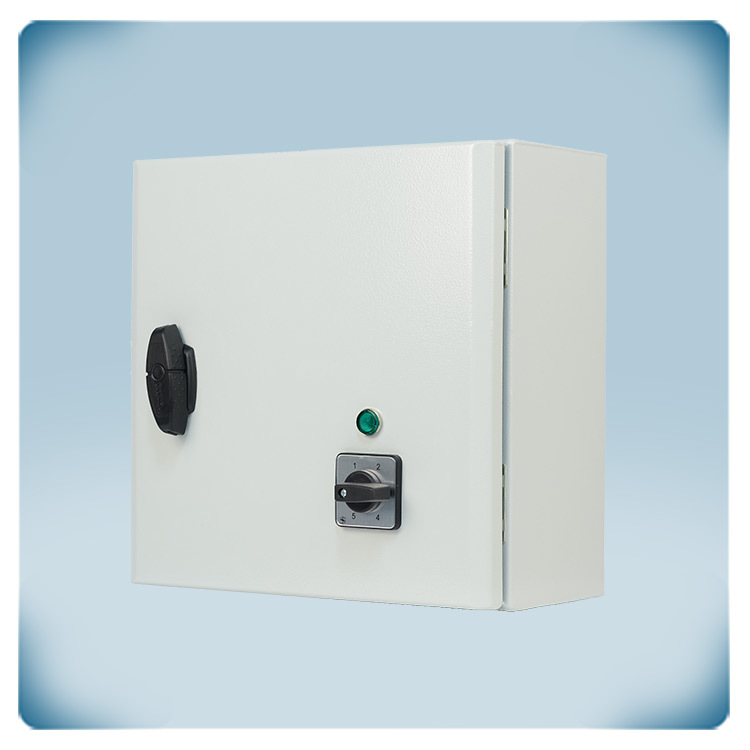

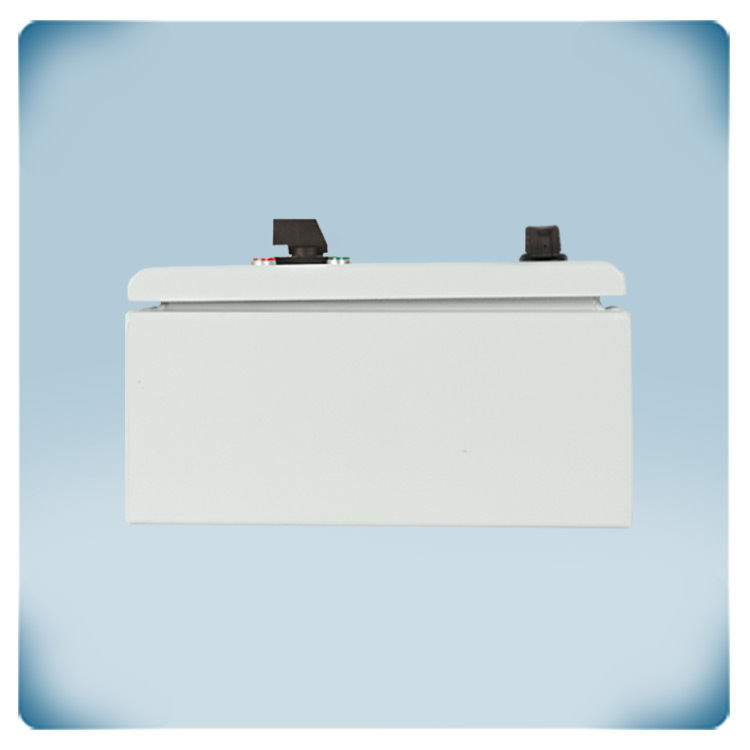

Variateur de vitesse à autotransformateur 14 A | 400 VCA | CT
Description du produit

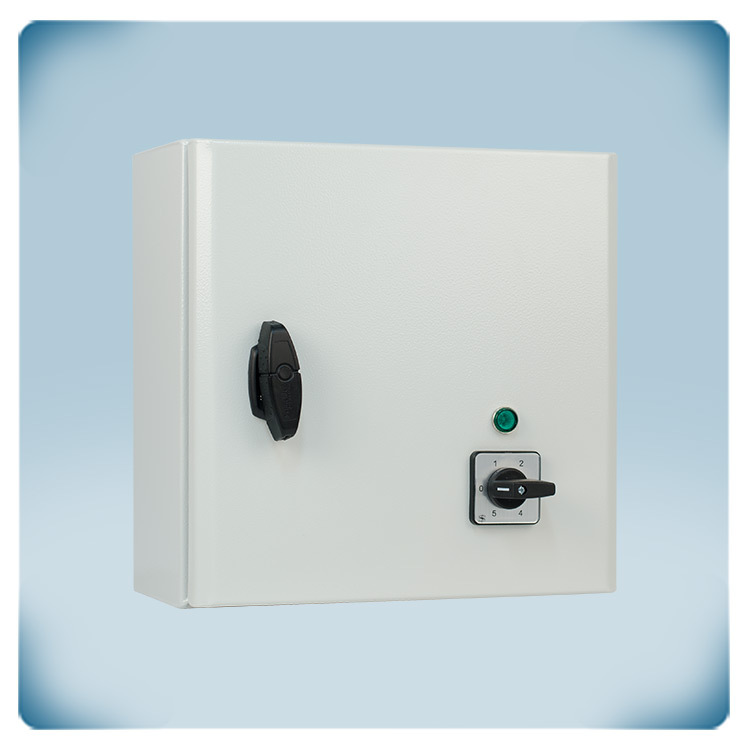

Variateur de vitesse à transformateur pour moteurs 400 V avec contacts thermiques. Le courant moteur maximal combiné est de 14 A. La vitesse du ventilateur peut être réglée à l’aide d’un interrupteur rotatif intégré sur la face avant. La fonction de surveillance TK désactive le moteur en cas de surchauffe.
La vitesse du ventilateur peut être ajustée en cinq paliers en réduisant la tension appliquée au moteur. La tension de sortie reste entièrement sinusoïdale, tout en assurant un fonctionnement silencieux du moteur.

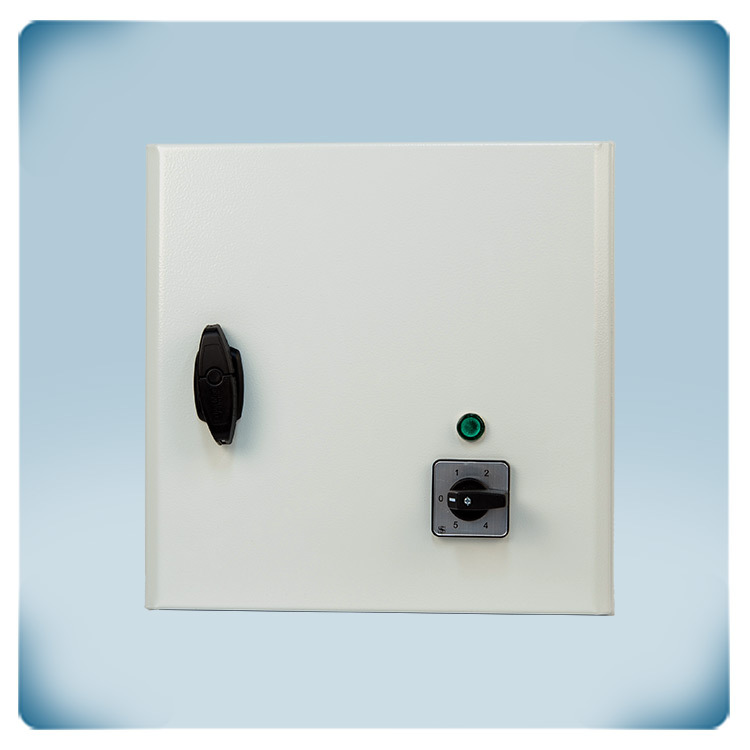

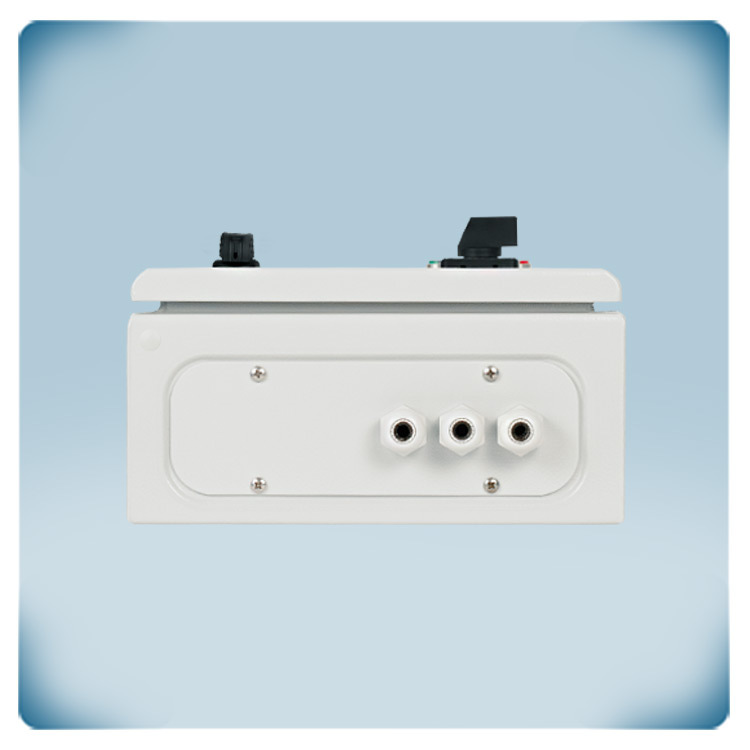

Le boîtier peut être monté en surface et bénéficie d'un indice de protection IP54 contre la pénétration de saleté, de poussière et d’humidité.
La tension d’alimentation est de 400 V.
Spécifications et descriptions supplémentaires
Comment le STRS4140L50 régule-t-il la vitesse des ventilateurs triphasés grâce à la technologie des autotransformateurs ?

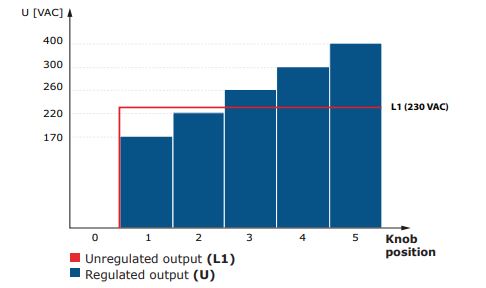

Le STRS4140L50 est spécifiquement conçu pour réguler des ventilateurs triphasés fonctionnant à 400 V en utilisant la technologie des autotransformateurs. L'autotransformateur dispose de plusieurs prises le long de son enroulement primaire, ce qui permet des ajustements de tension et différents réglages de vitesse du ventilateur. Les tensions de sortie disponibles pour le variateur sont 170, 220, 260, 300 et 400 VAC, cependant, ce produit dispose d'une sortie supplémentaire de 130 V qui peut être raccordée en débranchant l'une des cinq autres sorties connectées en usine.
Ce variateur dispose d'un commutateur intégré qui permet la sélection de cinq vitesses de ventilation différentes. La technologie des autotransformateurs utilisée assure un fonctionnement fiable et durable en générant une tension moteur parfaitement sinusoïdale, ce qui permet un fonctionnement silencieux du moteur et une durée de vie prolongée de celui-ci. Les autotransformateurs sont revêtus d'une imprégnation spéciale pour minimiser le bruit électrique.
Quelles sont les consignes de câblage essentielles pour un moteur de ventilateur triphasé avec le STRS4140L50 ?
Lors du câblage d'un moteur de ventilateur triphasé, il est important de suivre des règles spécifiques pour assurer des connexions appropriées et un fonctionnement sûr. Les fils du moteur sont généralement étiquetés U, V et W pour les trois phases, tandis que R, S et T servent de bornes d'alimentation pour le variateur. Il est d'une très grande importance que la tension du moteur corresponde à la tension d'alimentation, et le moteur peut nécessiter un câblage en configuration triangle (Δ) ou en configuration étoile (Y) selon la tension du moteur et l'alimentation électrique disponible. La mise à la terre du moteur est généralement nécessaire pour la sécurité.
Comment la série STRS4 assure-t-elle la protection thermique du moteur et la commande de la sortie auxiliaire ?
La série STRS4 inclut la surveillance TK, qui permet de contrôler les contacts thermiques (TK) ou les thermocontacts du moteur. Les thermocontacts sont constitués de deux fils métalliques de nature différente joints à une extrémité pour former une jonction, laquelle est connectée aux enroulements du moteur ou aux contacts thermiques du moteur. Lorsque le moteur fonctionne, il génère de la chaleur, ce qui entraîne une augmentation de la température des enroulements ou des contacts. La fonction de surveillance TK mesure la température au niveau des enroulements ou des contacts thermiques du moteur en surveillant la tension générée par le thermocontact ou le contact thermique, celle-ci étant proportionnelle à la température. Les contacts TK de la série STRS4 mesurent la température dans les enroulements du moteur, et la fonction de surveillance TK peut arrêter le moteur si elle détecte une surchauffe, évitant ainsi d'endommager le moteur. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du variateur doivent être shuntées pour simuler une température moteur normale. De plus, la série STRS4 fournit une sortie non régulée supplémentaire (1x 230 VAC) qui devient active lorsque le moteur est en fonctionement. Cette sortie peut être utilisée pour actionner des dispositifs, tels que des registres ou des indicateurs de fonctionnement externes. Par exemple, les registres peuvent se fermer lorsque le ventilateur est arrêté et s'ouvrir lorsque le ventilateur fonctionne.
Quelles sont les pratiques d'installation recommandées et les caractéristiques du boîtier du STRS4140L50 ?
Lors de l'installation, il est important de respecter des exigences spécifiques pour garantir le bon fonctionnement et la sécurité de l'article. Montez le variateur sur une surface stable et sûre, de préférence en position verticale pour permettre un flux d'air approprié et le refroidissement des composants internes. Une ventilation suffisante autour du variateur est nécessaire pour éviter la surchauffe. Installez le variateur dans un environnement avec une température ambiante raisonnable, à l'écart des sources de chaleur et de la lumière directe du soleil. Fixez solidement et blindez le câblage. De toute façon, il faut tenir compte des facteurs environnementaux tels que l'humidité, la poussière ou les matériaux corrosifs, et utilisez des boîtiers ou des couvercles appropriés pour une protection accrue. Le boîtier métallique du STRS4140L50 est revêtu d'une peinture pour résister aux impacts mécaniques externes. Avec un indice de protection IP54, il offre un niveau élevé de protection contre la pénétration de poussière et d'eau, ce qui le rend adapté aux environnements modérément difficiles.
