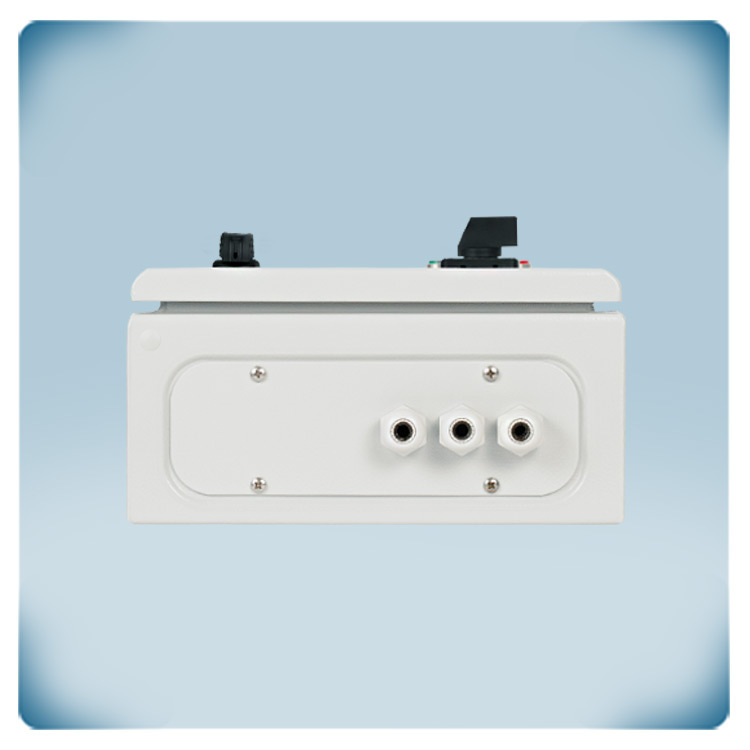

.webp "Presse-étoupe variateur vitesse autotransformateur 13 A | 230 VCA")
.webp "Boîtier variateur vitesse autotransformateur 13 A | 230 VCA")

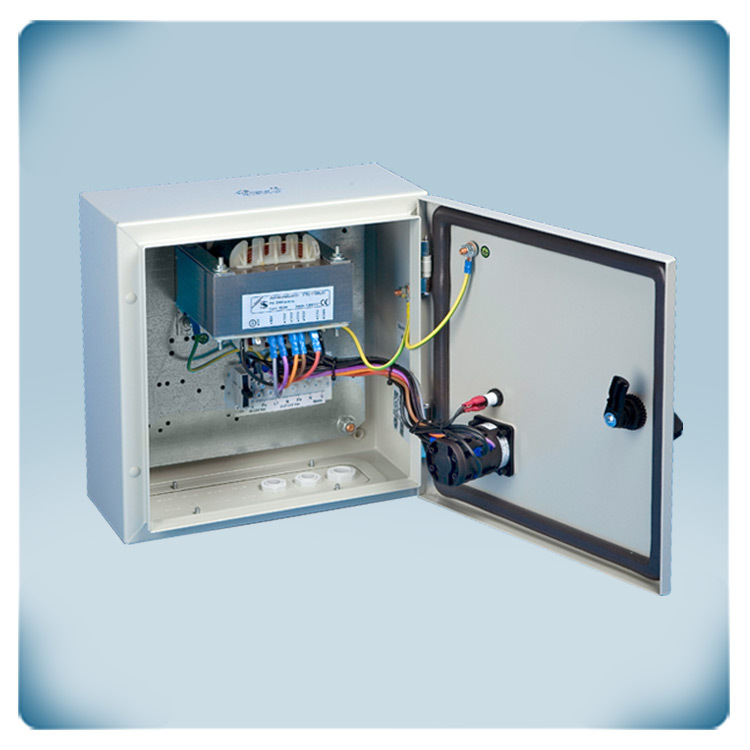

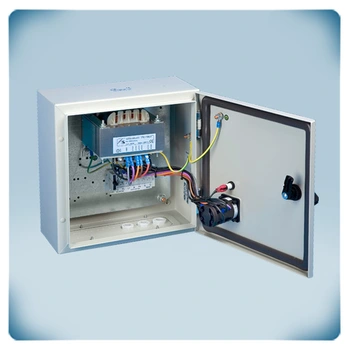

.webp "Circuit variateur vitesse autotransformateur 13 A | 230 VCA")
Déclaration CE
Variateur de vitesse à autotransformateur 13 A | 230 VCA
Description du produit
Variateur de vitesse de ventilateur à transformateur pour moteur monophasé. Le courant maximum (combiné) est de 13 Ampères.
La vitesse de rotation du ventilateur AC est réglable de haute à élevée en 5 étapes et peut être sélectionnée par un commutateur rotatif. Ce commutateur rotatif dispose également d'une position d'Arrêt, ou bien OFF. La vitesse du moteur peut être régulée en 5 étapes en modifiant la tension moteur. La tension de sortie de forme parfaitement sinusoïdale assure un fonctionnement silencieux du moteur.
Le boîtier bénéficie d'un indice de protection IP54 contre la saleté, la poussière et l'humidité. Il peut être monté au mur en intérieur.
Ce variateur de vitesse de ventilateur à 5 vitesses est souvent utilisé afin de contrôler le ventilateur d'extraction de hotte de cuisine, le ventilateur de plafond, le ventilateur d'extraction, etc.
Spécifications et descriptions supplémentaires
Pourquoi le contrôle de vitesse de ventilateur basé sur un transformateur ?
Les régulateurs à transformateur éliminent l'excitation électromagnétique dans les moteurs, ce qui se traduit par un fonctionnement plus silencieux. Cela les rend particulièrement adaptés aux environnements sensibles au bruit, où la réduction des niveaux sonores est cruciale. Les régulateurs basés sur un transformateur offrent généralement un contrôle simplifié. Le mécanisme de commande par paliers avec un bouton rotatif permet un réglage facile de la vitesse du ventilateur. Ainsi, la vitesse souhaitée est réglée sans programmation ou configuration compliquée.
Ils sont durables et ont une longue durée de vie. Conçus pour supporter des charges de puissance élevées, ils assurent des performances fiables sur une période prolongée. Cette longévité contribue à la réduction des coûts en diminuant le besoin de remplacements ou de réparations fréquents.
En plus d'être faciles à manipuler, ils constituent également une solution économique, surtout par rapport à des méthodes de contrôle de vitesse plus complexes. Ils sont donc le meilleur choix pour les applications où des fonctionnalités avancées ne sont pas nécessaires grâce à leur rentabilité sans compromettre la fonctionnalité.
Quels sont les avantages clés ?
Cette série de variateurs de vitesse à autotransformateur comporte de nombreux avantages, parmi lesquels on pourrait bien noter les suivants :
Contrôle de vitesse de ventilateur simplifié en cinq étapes
Ces variateurs de vitesse de ventilateur à 5 étapes conviennent à une utilisation dans les cuisines industrielles, les entrepôts et diverses installations industrielles. Ils sont particulièrement appropriés pour la régulation des hottes d'extraction ou des ventilateurs d'extraction. Ces variateurs offrent une solution simple et facile à utiliser pour le contrôle de la vitesse du ventilateur.
Leur simplicité d'utilisation permet un contrôle précis et un fonctionnement efficace des hottes d'extraction ou des ventilateurs d'extraction, tout en s'adaptant aux différents besoins de ventilation.
Un avantage notable du STR-1 est qu'il ne nécessite aucune configuration ou programmation compliquée, ce qui le rend pratique et facile à utiliser. Les utilisateurs peuvent simplement raccorder le régulateur, ajuster la vitesse à l'aide des étapes ou des réglages fournis, et le ventilateur réagit en conséquence.
Le bouton rotatif sur le boîtier du variateur offre cinq positions de marche plus une position d'arrêt, correspondant à différents paliers de tension de sortie. Toutefois, bien que la série puisse avoir un total de six options de tension de sortie, l'une d'elles (80 VCA) n'est pas raccordée ou utilisée dans la configuration d'usine du régulateur. Il est possible d'ajuster les cinq étapes en modifiant le câblage interne, mais cette modification est optionnelle. Il faut toujours faire preuve de prudence et suivre les instructions du fabricant si l'on envisage des modifications du câblage interne du régulateur. Apporter des modifications sans connaissances ou expertise appropriées pourrait entraîner un dysfonctionnement ou des endommagements à l'équipement.
Utilisation prévue
La série est conçue spécifiquement afin de contrôler les ventilateurs AC en réduisant la tension moteur. Les ventilateurs AC fonctionnent en utilisant du courant alternatif et le convertissent en puissance mécanique. C'est la raison pour laquelle ils sont uniquement compatibles avec les moteurs à tension contrôlable. Il est possible de raccorder plusieurs moteurs au variateur, à condition que la limite de courant ne soit pas dépassée. Dans de tels cas, tous les moteurs raccordés fonctionneront à la même vitesse. Si vous n'êtes pas certain du type de moteur que vous possédez, il est fortement recommandé d'examiner attentivement la documentation d'accompagnement ou de contacter le fabricant du moteur pour obtenir de l'aide supplémentaire.
Sortie non régulée
Le variateur de vitesse de ventilateur dispose d'une sortie non régulée supplémentaire (230 VCA) qui devient active lorsque le moteur est sous tension. Cette sortie est soit Marche, ou bien ON (230 Volts), soit Arrêt, ou bien OFF (0 Volt) et elle est donc appelée « sortie non régulée ». Elle a un courant nominal maximum de 2 A. Cette sortie est couramment utilisée afin de contrôler divers composants externes, tels qu'un voyant de fonctionnement, un registre, un relais, et plus encore. Par exemple, lorsque le ventilateur ne fonctionne pas, le registre est fermé, et lorsque le ventilateur est actif, le registre s'ouvre.

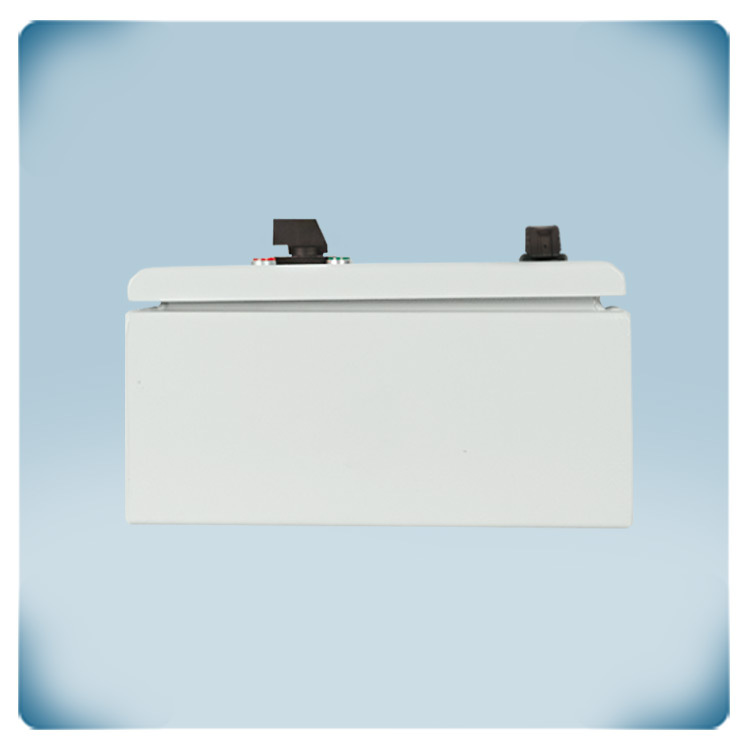

Boîtier métallique pour montage mural intérieur
L'objectif principal d'un boîtier, c'est bien d'empêcher l'intérieur d'être contaminé ou affecté par des débris externes ou des facteurs environnementaux. C'est pourquoi la qualité de nos boîtiers est si importante pour nous. Le STR-1 est doté de boîtiers en tôle d'acier résistants aux chocs mécaniques externes avec une finition peinture. Ils sont certifiés EN 62208 et leur indice de protection contre la pénétration est IP54 contre la poussière et l'eau.
