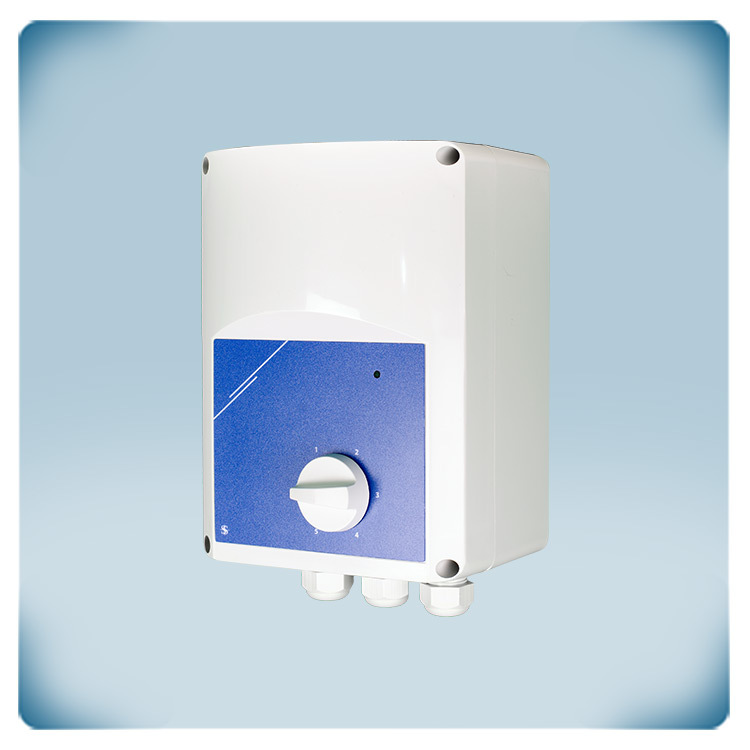

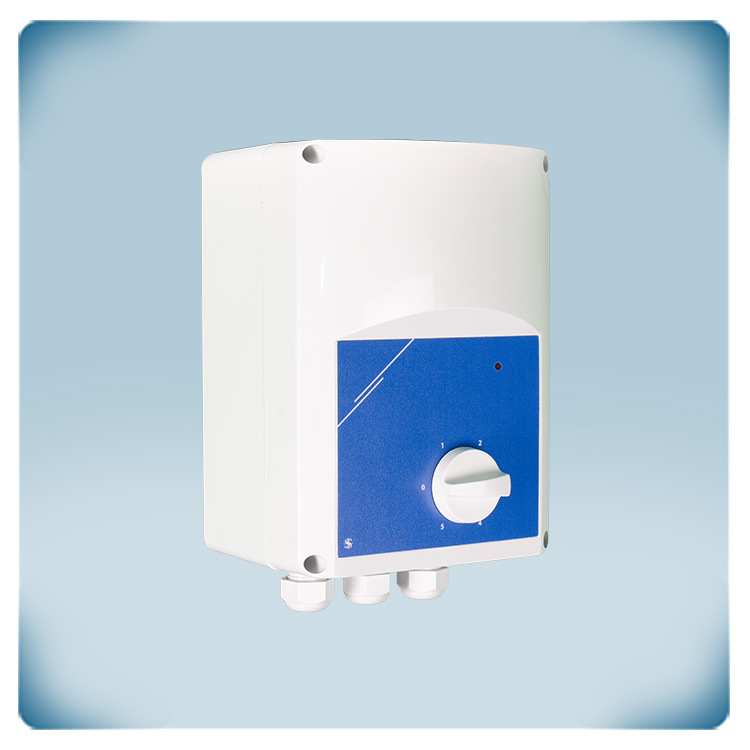

Variateur de vitesse à autotransformateur 1,2 A | 400 VCA | CT
Description du produit
Ces variateurs de vitesse à autotransformateur régulent la vitesse de rotation des moteurs triphasés 400 VCA contrôlables en tension avec un courant maximum de 1,2 A en faisant varier la tension du moteur par étapes. Ils sont équipés d'autotransformateur(s) pour contrôler manuellement la vitesse en cinq étapes et disposent d'une surveillance CT pour la protection thermique du moteur.

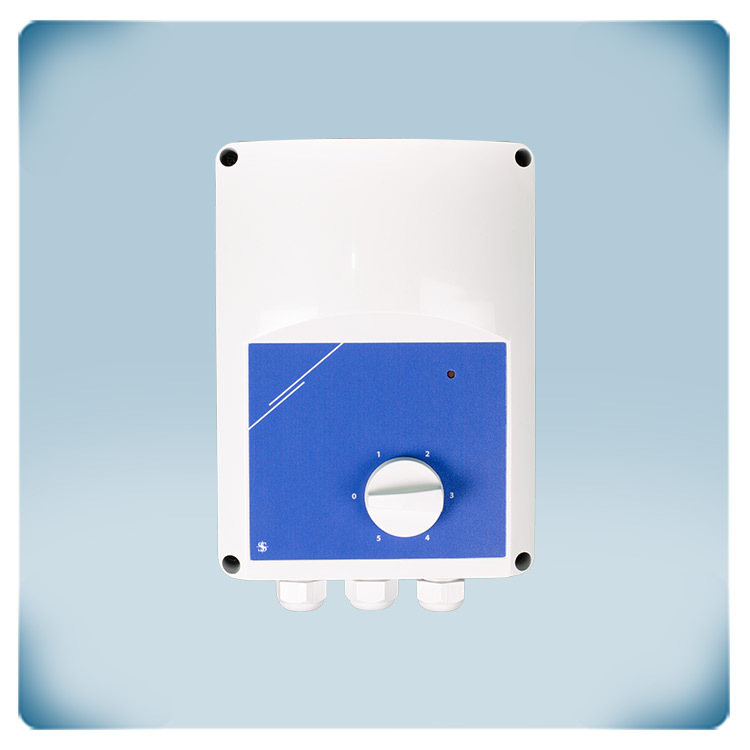

La technologie utilisée fournit une tension de sortie régulée avec une forme sinusoïdale parfaite. La vitesse du ventilateur peut être réglée manuellement en 5 étapes via le bouton intégré. Ce bouton a également une position d'arrêt. La sortie non-régulée est destinée au raccordement d'une vanne, d'un voyant de fonctionnement, d'un registre, etc.
Le boîtier est conçue pour un montage en surface dans des environnements intérieurs (IP54). Prises de tension disponibles: 0-130-180-230-300-400 VCA.
Spécifications et descriptions supplémentaires
Comment la technologie de l'autotransformateur dans le STRS4-12L40 garantit-elle un fonctionnement silencieux et fiable pour les moteurs triphasés ?

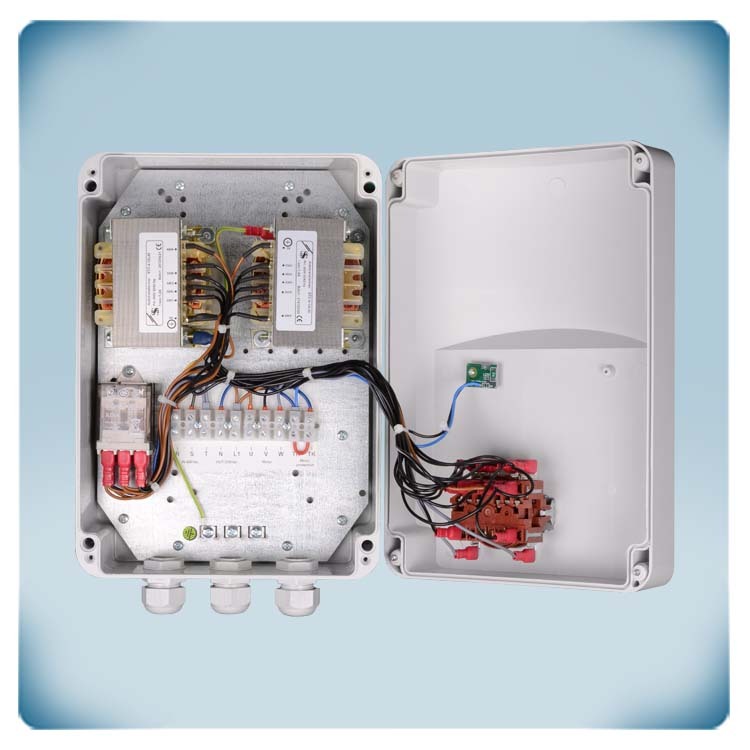

Cette série est conçue pour les moteurs triphasés 400 V et offre cinq vitesses à l'aide d'un commutateur intégré. La technologie utilisée est basée sur l'autotransformateur, ce qui permet la réduction de la tension du moteur en cinq paliers, ou bien étapes. Les autotransformateurs sont reconnus pour leur fiabilité et leur robustesse dans les applications de distribution d'énergie et de contrôle.
L'un des avantages de l'utilisation de la technologie des autotransformateurs est qu'elle produit une tension moteur avec une forme sinusoïdale parfaite. Cela se traduit par un fonctionnement plus fluide du moteur et réduit le bruit électrique, conduisant à un fonctionnement moteur exceptionnellement silencieux. La durée de vie prolongée du moteur peut également être attribuée à l'utilisation de la technologie des autotransformateurs.
De plus, les autotransformateurs de ce variateur sont revêtus d'un matériau d'imprégnation spécial, ce qui aide à réduire le bruit électrique généré par les autotransformateurs, améliorant encore le fonctionnement silencieux du moteur.
La combinaison de la technologie des autotransformateurs, d'une tension moteur sinusoïdale parfaite et du revêtement imprégné spécial permet d'obtenir un variateur qui assure un fonctionnement fiable et silencieux pour les moteurs triphasés 400 V, ainsi qu'une durée de vie prolongée.
Comment le système de surveillance des contacts thermiques du moteur (TK) du STRS4-12L40 protège-t-il contre la surchauffe ?
Le STRS4-12L40 dispose d'une fonction supplémentaire de surveillance des contacts thermiques du moteur (TK) ou des contacts thermiques qui mesurent la température dans les bobinages du moteur. Cette fonction de surveillance est conçue pour prévenir l'endommagement du moteur en cas de surchauffe.
Si le moteur contrôlé est équipé de contacts TK, le variateur peut surveiller directement la température des bobinages du moteur via ces contacts. Si la température dépasse un certain seuil indiquant une surchauffe, la fonction de surveillance TK se déclenche. Dans ce cas, le variateur désactive automatiquement le moteur pour prévenir tout endommagement supplémentaire. Ce mécanisme de protection assure la sécurité et la longue durée de vie du moteur en évitant un fonctionnement à des températures excessives.
Toutefois, si le moteur ne dispose pas de contacts TK, le variateur offre une méthode alternative pour simuler une température moteur normale. Les bornes TK du variateur doivent être pontées, ce qui crée une connexion équivalente à la présence de contacts TK. De cette façon, le variateur considère que la température du moteur se situe dans la plage nominale et autorise son fonctionnement sans déclencher la fonction de surveillance TK. La simulation d’une température moteur normale par pontage des bornes TK est uniquement applicable lorsque le moteur ne possède pas de contacts TK réels. C'est une fonctionnalité qui permet au variateur d’être compatible avec une gamme plus large de moteurs, qu’ils soient équipés ou non de contacts thermiques intégrés.
Le variateur de vitesse de ventilateur STRS4-12L40 est-il facile à installer et à configurer ?
Le variateur de vitesse de ventilateur décrit est conçu pour être convivial et ne nécessite aucune configuration supplémentaire après l'installation. En effet, une fois le variateur installé et raccordé au moteur, il est prêt à l'emploi. L'absence de processus de configuration complexes simplifie l'installation et le paramétrage du variateur de vitesse de ventilateur. Cette fonctionnalité « Plug-and-play », ou bien prête à l'emploi, permet une intégration rapide et sans tracas dans les systèmes de contrôle de moteurs.
Quelle est la fonction et l'utilisation de la sortie non régulée du STRS4-12L40 ?
En standard, le variateur dispose d'une sortie supplémentaire non régulée de 230 VAC, monophasée. Cette sortie devient active lorsque le moteur est activé, c'est-à-dire lorsque le ventilateur fonctionne. Cette sortie supplémentaire peut être utilisée pour contrôler divers dispositifs ou composants externes tels qu'un indicateur de fonctionnement ou un registre.
Par exemple, il est bien possible de connecter un indicateur de fonctionnement à cette sortie pour signaler l'état opérationnel du ventilateur. Quand le ventilateur est activé, l'indicateur de fonctionnement est alimenté et montre que le ventilateur tourne. Inversement, quand le ventilateur est désactivé, l'indicateur n'est plus alimenté, indiquant que le ventilateur n'est pas en service. De même, cette sortie peut être utilisée dans un objectif de contrôler un registre. Lorsque le ventilateur est actif, la sortie peut être connectée au registre pour l'ouvrir, permettant ainsi le flux d'air. D'un autre côté, lorsque le ventilateur est inactif, la sortie peut être utilisée pour fermer le registre, restreignant le flux d'air.
Quelles sont les caractéristiques de matériau, de protection et d'installation du boîtier du STRS4-12L40 ?

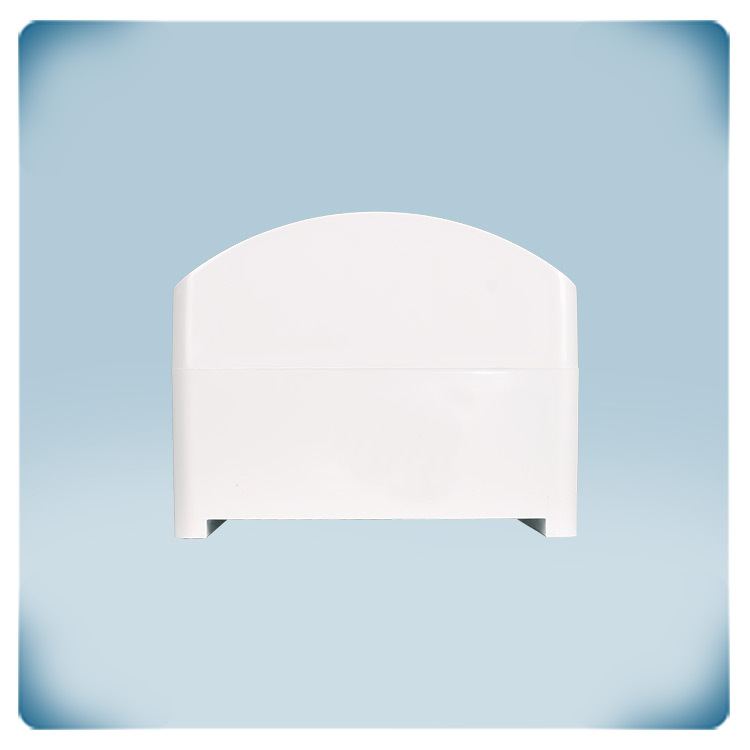

Le boîtier du variateur STRS4-12L40 est fabriqué dans l'usine propre de Sentera et est conçu pour assurer un refroidissement suffisant, toutefois il doit être installé dans un endroit tempéré, de préférence à l'abri de la lumière directe du soleil. Le boîtier du variateur est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est reconnu pour ses propriétés ignifuges, sa robustesse et sa résistance aux chocs.
L'utilisation du plastique r-ABS VO pour le boîtier offre un niveau de protection fiable pour les composants internes du variateur. Il offre une bonne résistance aux impacts, ce qui aide à protéger le variateur contre les dommages potentiels dus à des bosses ou des coups accidentels.
De plus, le boîtier est conçu pour offrir un indice de protection IP54. Cet indice indique que le variateur est protégé contre la pénétration de poussière et possède un niveau de protection contre les projections d'eau provenant de toutes les directions. Bien qu'il ne soit pas totalement étanche, l'indice IP54 garantit que le variateur est adapté aux installations intérieures où il peut être confronté à de la poussière occasionnelle ou à des éclaboussures d'eau.
