Variateur de vitesse à autotransformateur 11 A | bi-horaire | 400 V
Description du produit
Variateur à deux vitesses pour moteurs 400 VCA avec un courant combiné maximal de 11 A. Il dispose de deux commutateurs indépendants à 5 vitesses permettant de sélectionner les vitesses de ventilation optimales. Une entrée à contact sec vous permet de commuter entre les deux vitesses pendant que le moteur fonctionne.
La fonction de surveillance des contacts thermiques (TK) du variateur arrête automatiquement le moteur pour éviter toute surchauffe. Il est conçu pour redémarrer automatiquement le moteur après une coupure de courant, assurant ainsi un fonctionnement continu.
La vitesse du ventilateur est contrôlée en abaissant la tension du moteur via un autotransformateur. Cette méthode, à son tour, garantit une tension de sortie parfaitement sinusoïdale, tout en assurant un fonctionnement silencieux du moteur. L'unité comprend également des sorties d'alarme et non régulées pour contrôler des dispositifs externes afin de générer des alertes ou de confirmer le fonctionnement normal.

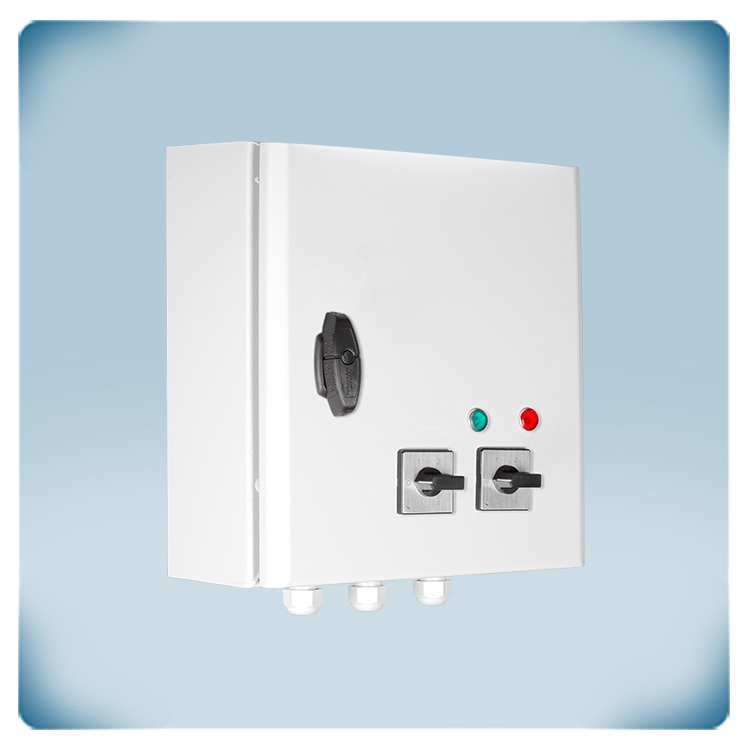

Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54, le protégeant de la saleté, de la poussière et de l'humidité.
Spécifications et descriptions supplémentaires
Comment la série SC2A4 régule-t-elle la vitesse du ventilateur ?
La série de variateurs à autotransformateur SC2A4 régule la vitesse des moteurs à courant alternatif triphasé en modifiant la tension de sortie. Ils sont équipés d'autotransformateurs et régulent la vitesse manuellement en 5 paliers. Cette technologie est très fiable et robuste. Elle produit une tension de sortie régulée de forme sinusoïdale parfaite. Cela se traduit par un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Un revêtement d'imprégnation spécial réduit le bruit électrique des autotransformateurs.

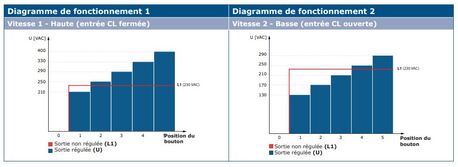

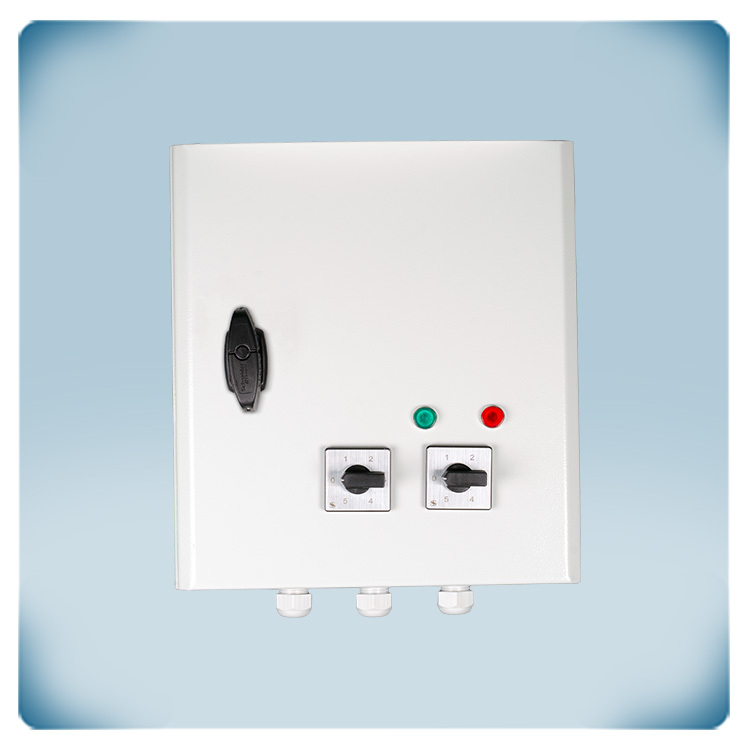

La série permet de sélectionner deux vitesses de ventilation optimales, c'est pourquoi elle dispose de deux boutons sur son boîtier. Pour les vitesses élevées, les tensions disponibles sont 210, 250, 290, 330 et 400 VCA, tandis que pour les vitesses basses, les options sont 130, 170, 210, 250 et 290 VCA. Ces vitesses peuvent être choisies en fonction d'applications spécifiques, comme une vitesse élevée pendant la journée et une vitesse basse pendant la nuit.
Quel est le principe d'action de la fonction de surveillance TK du variateur ?
Ce variateur à autotransformateur à 5 paliers peut surveiller les contacts thermiques du moteur (les contacts TK ou thermiques mesurent la température dans les bobinages du moteur). En cas de surchauffe du moteur, la fonction de surveillance TK arrête le moteur pour éviter tout type d'endommagement. Si le moteur n'est pas équipé de contacts TK, pontez les deux bornes TK du variateur SC2A4 pour simuler une température moteur normale.
Comment les vitesses du ventilateur peuvent-elles être commutées automatiquement ?
Il est possible de commuter entre les deux vitesses via l'entrée CL. Si nécessaire, l'un des deux commutateurs rotatifs peut être réglé sur la position 0. Par exemple, une horloge externe connectée au SC2A4 peut activer une vitesse élevée pendant la journée et une vitesse basse la nuit.
Que se passe-t-il en cas de coupure de courant ?
Lorsque le courant est rétabli, le moteur redémarre automatiquement.
Quelle est la fonction d'une sortie d'alarme ?
La sortie d'alarme (230 VCA) est activée lorsque des problèmes moteur surviennent. Elle peut être utilisée pour générer des alarmes. Par exemple, si le moteur surchauffe, la sortie d'alarme est activée. La fonction de surveillance TK coupe le moteur pour éviter d'autres endommagements. La sortie d'alarme peut contrôler un indicateur lumineux d'avertissement.
Quelles options supplémentaires ce transformateur à 5 paliers possède-t-il ?
Le variateur à autotransformateur SC2A4 dispose d'un contact Marche/Arrêt (ON/OFF). Cela permet d'activer ou de désactiver le moteur à distance. Par exemple, le moteur peut être mis en service ou mis hors service via un interrupteur. Un détecteur de fumée peut être connecté au contact normalement fermé. En cas d'alerte fumée, le moteur est désactivé, quel que soit l'état de l'autre entrée.
À quoi sert la sortie non régulée ?
La sortie non régulée (230 VCA) est active lorsque le moteur est en fonctionnement. Elle peut être utilisée pour contrôler un indicateur lumineux de fonctionnement externe, un registre, etc. Si le ventilateur est désactivé, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
Quelles sont les caractéristiques clés et les exigences d'installation du boîtier du variateur ?

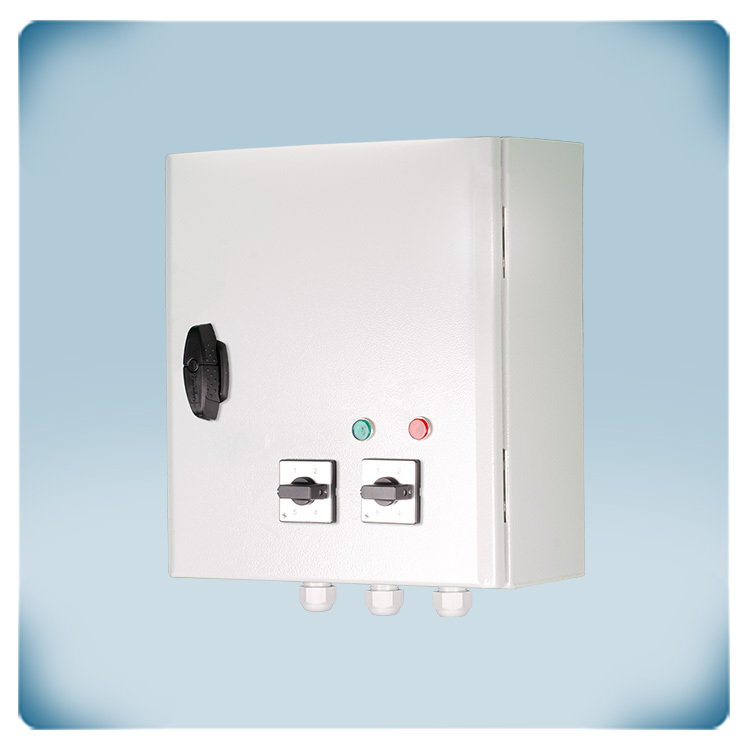

Assurez-vous que le variateur de vitesse peut refroidir suffisamment. Pour une performance optimale, installez-le dans un endroit tempéré, de préférence à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en acier de haute qualité. Ce matériau est très robuste et offre une bonne protection contre les impacts. Il bénéficie d'un indice de protection IP54 contre l'infiltration de poussière et d'eau. Ce variateur de vitesse peut être installé sur un mur ou un panneau à l'intérieur.
