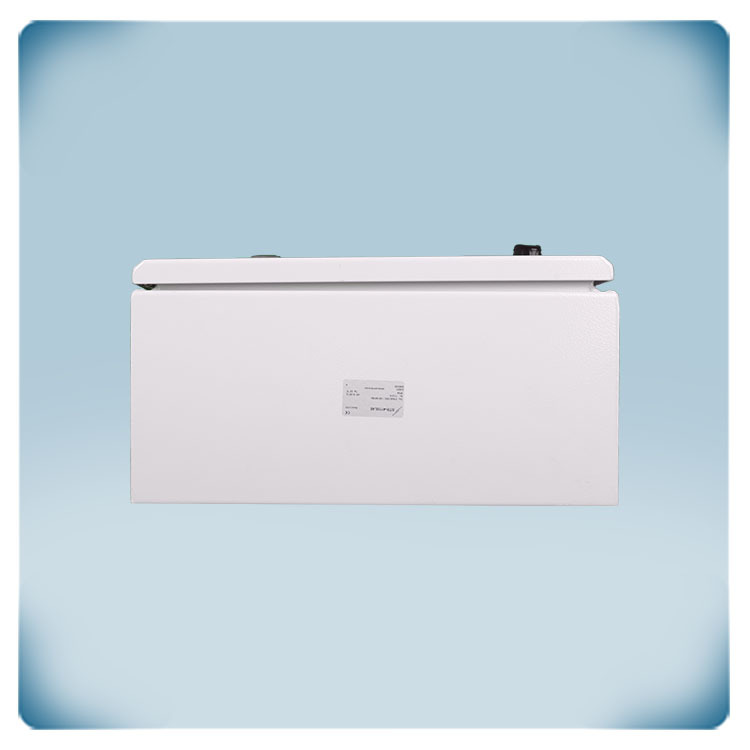

Variateur de vitesse à autotransformateur 11 A | 3 x 400 VCA
Description du produit

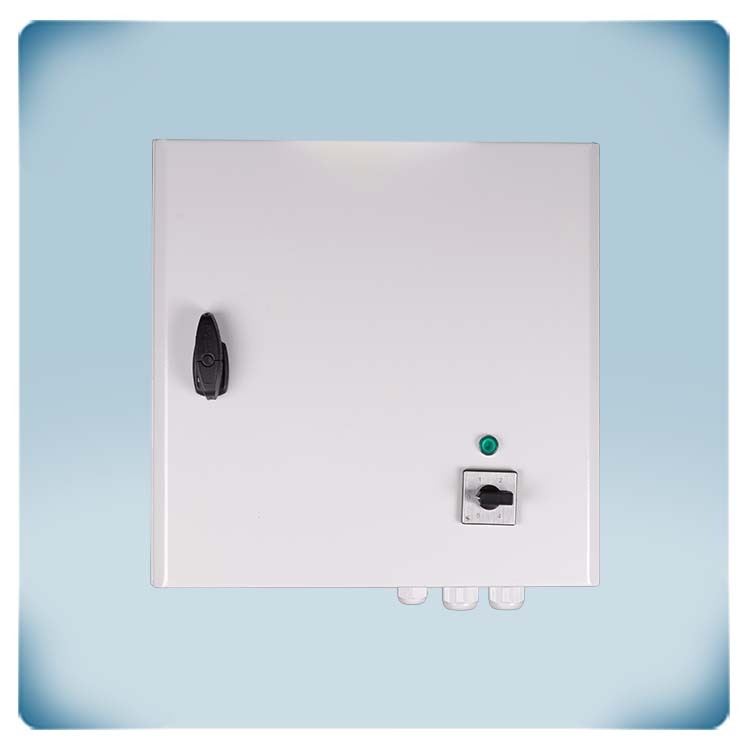

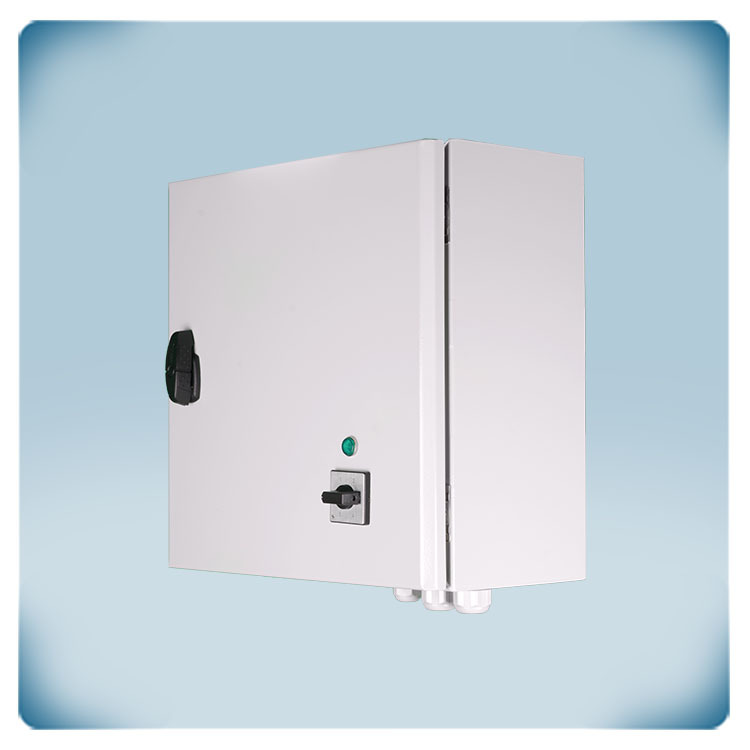

Variateur de vitesse triphasé pour ventilateurs AC avec moteur 400 V. Le courant moteur maximal (combiné) est de 11 A. La vitesse du ventilateur AC peut être réglée en 5 étapes, de basse à haute. La vitesse du ventilateur peut être sélectionnée à l'aide d'un commutateur rotatif avec position d'Arrêt (OFF).
La vitesse du moteur peut être réglée en 5 étapes en faisant varier la tension du moteur. La tension de sortie avec une forme sinusoïdale parfaite assure un fonctionnement silencieux du moteur.
Le boîtier est conforme à l'indice IP54 et prévient l'infiltration de poussière, de saleté et d'humidité. Il peut être monté au mur à l'intérieur.
La tension d'alimentation est de 400 VAC.
Spécifications et descriptions supplémentaires
Quelles sont les caractéristiques principales et les applications des régulateurs de vitesse de ventilateur triphasés STR-4 ?

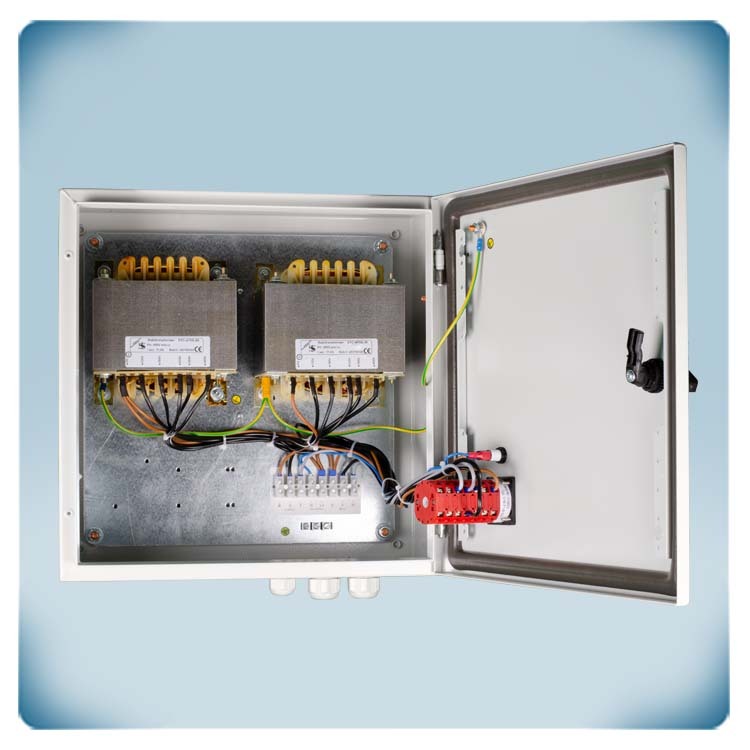

Ceux-ci sont destinés aux régulateurs de vitesse de ventilateur à transformateur par paliers, ou bien étapes, conçus pour réguler manuellement les vitesses des ventilateurs triphasés 400 V AC en réduisant la tension du moteur. Ils conviennent aux moteurs dont la vitesse peut être régulée par variation de tension et peuvent être utilisés dans les systèmes de ventilation pour les bâtiments industriels, commerciaux ou publics, dans lesquels une alimentation triphasée 400 V est présente. Parmi les avantages de ce type de dispositifs de contrôle figure le fait qu'ils assurent une régulation de la vitesse sans excitation électromagnétique dans les moteurs, ce qui les rend adaptés aux environnements sensibles au bruit. De plus, les autotransformateurs intégrés dans la série STR-4 disposent d'un revêtement spécial qui réduit davantage les émissions sonores. Ces régulateurs à transformateur fonctionnent, mais le courant total ne doit jamais dépasser la charge nominale de l'unité de transformation, qui est de 11 A. Cette caractéristique est utile lorsqu'il faut réguler simultanément les vitesses de plusieurs ventilateurs. Cependant, la surcharge du régulateur doit être évitée en tout temps. Pour réguler la vitesse du ventilateur, le régulateur est équipé d'un commutateur rotatif avec une temporisation mécanique intégrée. Le commutateur doit être tourné à une cadence appropriée pour éviter les étincelles internes. Si le commutateur est tourné trop rapidement, l'appareil restera en interne sur la position d'arrêt « OFF » (position 0).
Comment fonctionne la méthode de commande à 5 paliers et qu'est-ce qui garantit une durée de vie prolongée ?
Les régulateurs STR-4 offrent un contrôle simplifiée en cinq paliers préréglés. Le commutateur rotatif sur les régulateurs dispose généralement de plusieurs positions ou paliers qui correspondent à différentes vitesses de ventilateur. En tournant le commutateur vers une position spécifique, du palier le plus bas au plus élevé, il est bien possible de régler la vitesse souhaitée pour le ventilateur. Les tensions de sortie pour cette version de produit sont : 130, 180, 230, 300 et 400 VCA. Ce mécanisme de contrôle par paliers offre des options de réglage pratiques et directes. La technologie éprouvée à base de transformateur offre une durée de vie prolongée. La temporisation mécanique intégrée dans le commutateur rotatif joue un rôle clé dans la prolongation de la durée de vie de l'appareil. En empêchant les étincelles internes lors de la commutation, elle aide à réduire l'usure des composants internes, assurant un fonctionnement fiable sur une période prolongée.
À quoi sert la sortie non régulée et comment est-elle généralement utilisée ?
En standard, la série STR-4 dispose d'une sortie supplémentaire non régulée (230 VAC, monophasé). Une sortie non régulée désigne un type de sortie électrique qui n'est pas soumise à une régulation de tension. Cette sortie devient active lorsque le moteur est en fonctionnement. Elle peut être utilisée pour diverses applications, telles que la commande d'indicateurs de fonctionnement externes, l'ouverture ou la fermeture de registres, la commutation de relais externes et plus encore. Le courant maximal pour cette sortie est de 2 A.
Quelles sont les caractéristiques de protection et les certifications du boîtier en tôle d'acier du régulateur ?

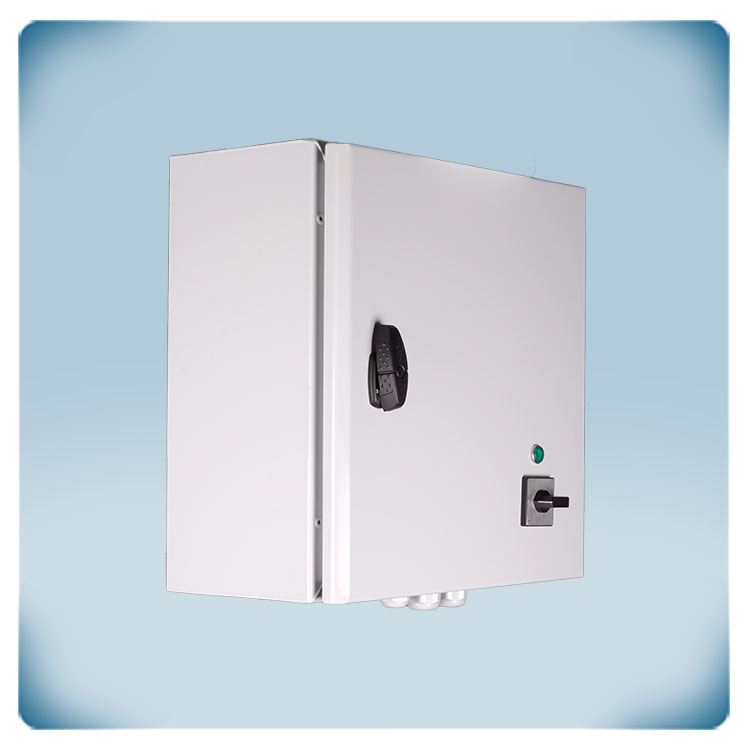

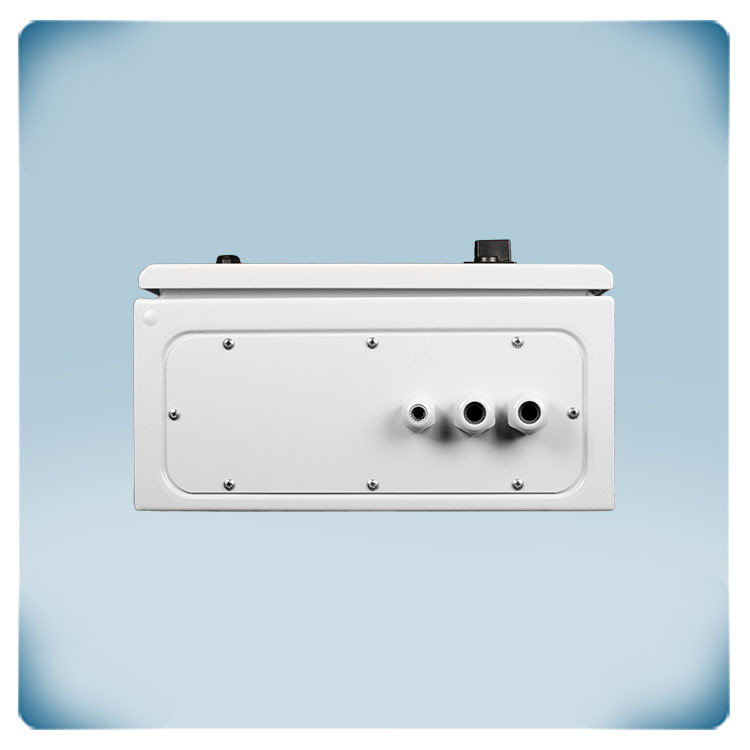

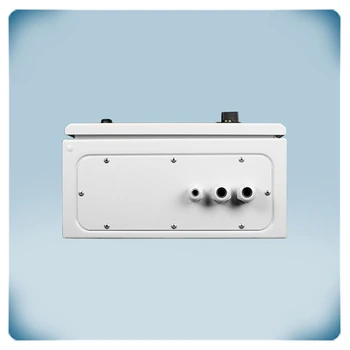

Le régulateur dispose d'un boîtier métallique pour montage en surface. Il offre une protection fiable pour les composants internes contre les impacts mécaniques externes. Il peut résister à des chocs ou des coups accidentels sans compromettre la structure ou la fonctionnalité du régulateur. Le revêtement de peinture améliore l'aspect esthétique et fournit une couche supplémentaire de protection contre la corrosion et les facteurs environnementaux, améliorant sa durabilité et sa durée de ie prolongée. Le boîtier est certifié conforme aux normes établies pour les enveloppes vides pour ensembles d'appareillage à basse tension - EN 62208. Il possède également un indice de protection IP54, qui assure un haut niveau de protection contre l'infiltration de poussière et d'eau, le rendant adapté aux environnements modérément sévères.
