Déclaration CE
Variateur de vitesse à autotransformateur 10 A | CT
Description du produit
C'est un variateur de vitesse à transformateur à 5 étapes avec contacts thermiques (CT) pour les moteurs monophasés. Le courant moteur maximal (combiné) est de 10 A.
La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif, qui est situé sur le couvercle avant. En cas de surchauffe, la fonction de surveillance des CT désactive le moteur. La vitesse du ventilateur est régulée en cinq étapes en abaissant la tension moteur. La forme parfaitement sinusoïdale de la tension de sortie assure un fonctionnement silencieux du moteur.

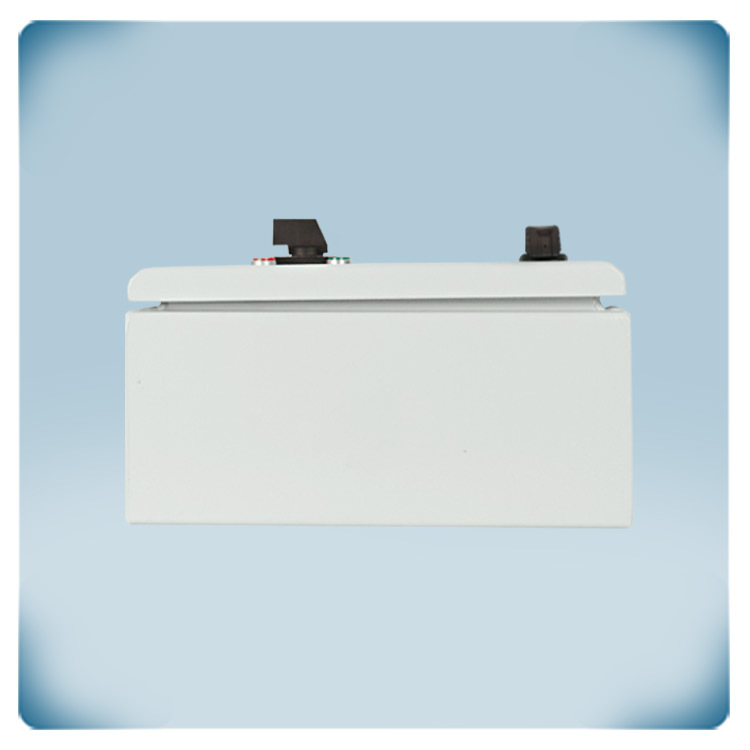

Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi la régulation de vitesse de ventilateur est-elle basée sur un transformateur ?
Tout en étant une solution de régulation de vitesse, les variateurs à transformateur disposent de beaucoup d'avantages. Ils sont robustes, faciles à utiliser, efficaces et abordables. Un avantage notable, c'est l'absence d'excitation électromagnétique dans les moteurs, ce qui les rend appropriés pour les environnements sensibles au bruit. Grâce à ce variateur de vitesse de ventilateur à transformateur, vous bénéficiez d'un fonctionnement moteur silencieux, d'un contrôle par étapes pratique, et d'un variateur durable à un coût raisonnable.
Tout en étant une solution de régulation de vitesse, les variateurs à transformateur disposent de beaucoup d'avantages. Ils sont robustes, faciles à utiliser, efficaces et abordables. Un avantage notable, c'est l'absence d'excitation électromagnétique dans les moteurs, ce qui les rend appropriés pour les environnements sensibles au bruit. Grâce à ce variateur de vitesse de ventilateur à transformateur, vous bénéficiez d'un fonctionnement moteur silencieux, d'un contrôle par étapes pratique, et d'un variateur durable à un coût raisonnable.
Quel est le domaine d'application ?
Les variateurs de vitesse de ventilateur à 5 étapes trouvent une application étendue dans les cuisines industrielles, les entrepôts et autres environnements industriels. Ils offrent une solution simple pour la régulation des hottes d'extraction ou des ventilateurs d'extraction. Ces variateurs permettent d'ajuster la vitesse du ventilateur en cinq étapes, allant de l'arrêt à la vitesse maximale. Ce sont des appareils « plug-and-play », qui ne nécessitent aucune configuration ni programmation. Cela à son tour rend la régulation de vitesse de ventilateur à courant alternatif simple et pratique.
Les variateurs de vitesse de ventilateur à 5 étapes trouvent une application étendue dans les cuisines industrielles, les entrepôts et autres environnements industriels. Ils offrent une solution simple pour la régulation des hottes d'extraction ou des ventilateurs d'extraction. Ces variateurs permettent d'ajuster la vitesse du ventilateur en cinq étapes, allant de l'arrêt à la vitesse maximale. Ce sont des appareils « plug-and-play », qui ne nécessitent aucune configuration ni programmation. Cela à son tour rend la régulation de vitesse de ventilateur à courant alternatif simple et pratique.
Quelle est la technologie ?

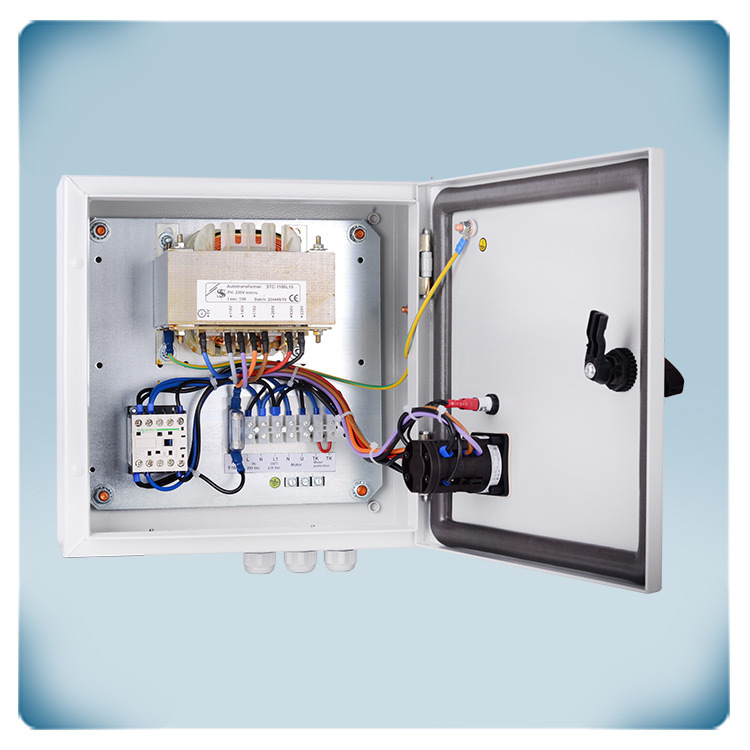

Il en est question d'un variateur de vitesse de ventilateur pour moteurs monophasés. Il dispose d'un commutateur rotatif intégré qui permet de sélectionner l'une des cinq vitesses. La technologie à autotransformateur est utilisée afin de diminuer la tension moteur et d'ajuster la vitesse du ventilateur en ces cinq étapes. La technologie à autotransformateur est très fiable et durable, produisant une tension moteur avec une forme d'onde sinusoïdale lisse. Il en résulte un moteur fonctionnant exceptionnellement silencieusement et une durée de vie prolongée. Les autotransformateurs incorporés dans le STRS1 sont imprégnés d'un matériau spécial qui réduit le bruit électrique.
Il en est question d'un variateur de vitesse de ventilateur pour moteurs monophasés. Il dispose d'un commutateur rotatif intégré qui permet de sélectionner l'une des cinq vitesses. La technologie à autotransformateur est utilisée afin de diminuer la tension moteur et d'ajuster la vitesse du ventilateur en ces cinq étapes. La technologie à autotransformateur est très fiable et durable, produisant une tension moteur avec une forme d'onde sinusoïdale lisse. Il en résulte un moteur fonctionnant exceptionnellement silencieusement et une durée de vie prolongée. Les autotransformateurs incorporés dans le STRS1 sont imprégnés d'un matériau spécial qui réduit le bruit électrique.
Il est important de ne pas actionner le commutateur rotatif trop rapidement. Le commutateur dispose d'un délai temporel mécanique intégré ce qui, à son tour, est important pour prévenir les étincelles internes lors de la commutation. Une rotation rapide du commutateur peut contourner ce mécanisme de délai temporel. Dans de tels cas, l'appareil reste en interne en position « 0 » (position d'Arrêt/OFF) même si le commutateur a été tourné vers un autre réglage de vitesse. Il est donc conseillé de manœuvrer le commutateur rotatif à une vitesse modérée afin de permettre au temporisateur mécanique de fonctionner correctement.
Quelle est l'application typique de ce régulateur ?
La série est conçue spécifiquement dans l'objectif de contrôler les ventilateurs AC en réduisant la tension moteur. Les ventilateurs AC fonctionnent à l'aide d'un courant alternatif et le convertissent en puissance mécanique. C'est la raison pour laquelle ils sont compatibles uniquement avec les moteurs à tension contrôlable. Il est possible de raccorder plusieurs moteurs au variateur, à condition que la limite de courant ne soit pas dépassée. Dans de tels cas, tous les moteurs raccordés fonctionneront à la même vitesse. Si vous n'êtes pas certain du type de moteur que vous possédez, il est fortement recommandable d'examiner attentivement la documentation fournie ou de contacter le fabricant du moteur pour obtenir de l'assistance supplémentaire.
La série est conçue spécifiquement dans l'objectif de contrôler les ventilateurs AC en réduisant la tension moteur. Les ventilateurs AC fonctionnent à l'aide d'un courant alternatif et le convertissent en puissance mécanique. C'est la raison pour laquelle ils sont compatibles uniquement avec les moteurs à tension contrôlable. Il est possible de raccorder plusieurs moteurs au variateur, à condition que la limite de courant ne soit pas dépassée. Dans de tels cas, tous les moteurs raccordés fonctionneront à la même vitesse. Si vous n'êtes pas certain du type de moteur que vous possédez, il est fortement recommandable d'examiner attentivement la documentation fournie ou de contacter le fabricant du moteur pour obtenir de l'assistance supplémentaire.
Quelles sont les fonctionnalités supplémentaires ?
Le variateur de vitesse de ventilateur dispose d'une sortie supplémentaire non régulée (230 VCA) qui esst active lorsque le moteur est en fonctionnement. Cette sortie est soit Marche/ON (230 Volts) soit Arrêt/OFF (0 Volt), c'est purquoi elle est dite « sortie non régulée ». Elle a un courant nominal maximal de 2 A. Cette sortie est couramment utilisée pour contrôler différents composants externes, tels qu'un indicateur de fonctionnement, un registre, un relais, et plus encore. Par exemple, lorsque le ventilateur ne fonctionne pas, le registre est fermé, et lorsque le ventilateur est actif, le registre s'ouvre.
Le variateur de vitesse de ventilateur dispose d'une sortie supplémentaire non régulée (230 VCA) qui esst active lorsque le moteur est en fonctionnement. Cette sortie est soit Marche/ON (230 Volts) soit Arrêt/OFF (0 Volt), c'est purquoi elle est dite « sortie non régulée ». Elle a un courant nominal maximal de 2 A. Cette sortie est couramment utilisée pour contrôler différents composants externes, tels qu'un indicateur de fonctionnement, un registre, un relais, et plus encore. Par exemple, lorsque le ventilateur ne fonctionne pas, le registre est fermé, et lorsque le ventilateur est actif, le registre s'ouvre.
Ce variateur de vitesse de ventilateur peut surveiller les contacts thermiques moteur - CT (les contacts thermiques mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance des CT désactive le moteur pour prévenir des endommagements au moteur. Si le moteur n'est pas équipé de contacts CT, il faut ponter les deux bornes CT du régulateur STRS1 pour simuler une température moteur normale.
Pourquoi le boîtier est-il fiable ?

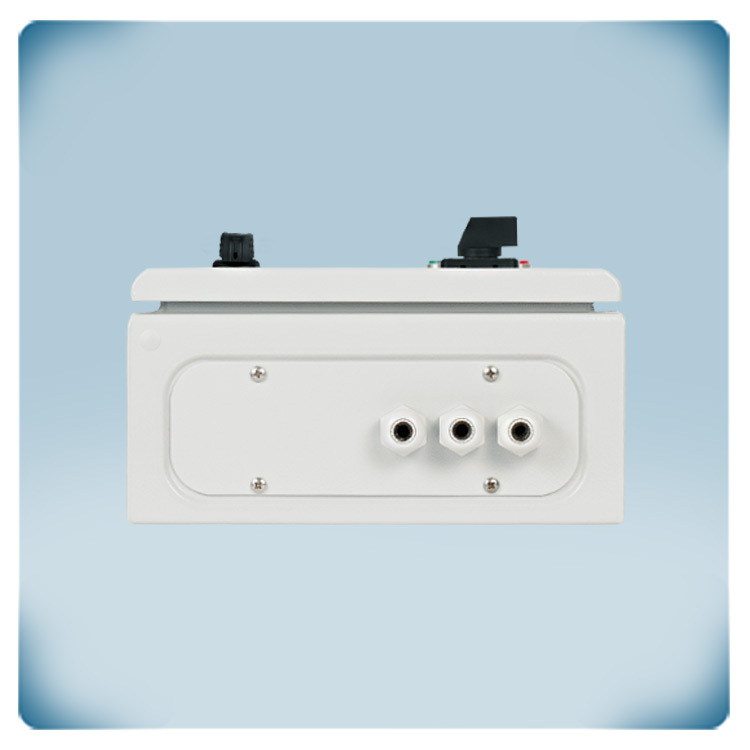

L'objectif principal d'un boîtier, c'est bien d'empêcher que l'intérieur ne soit contaminé ou affecté par des débris externes ou des facteurs environnementaux. C'est la raison pour laquelle la qualité des boîtiers de Sentera est si importante pour nous. Les boîtiers STRS1 sont en tôle d'acier et résistent aux impacts mécaniques externes avec une finition peinte. Ils sont certifiés EN 62208 et leur indice de protection est IP54 contre la poussière et l'eau.
L'objectif principal d'un boîtier, c'est bien d'empêcher que l'intérieur ne soit contaminé ou affecté par des débris externes ou des facteurs environnementaux. C'est la raison pour laquelle la qualité des boîtiers de Sentera est si importante pour nous. Les boîtiers STRS1 sont en tôle d'acier et résistent aux impacts mécaniques externes avec une finition peinte. Ils sont certifiés EN 62208 et leur indice de protection est IP54 contre la poussière et l'eau.
