Variateur de vitesse à autotransformateur 10 A | CT | Marche-Arrêt
Description du produit
C'est un variateur de vitesse de ventilateur à transformateur à 5 vitesses pour moteurs monophasés avec contact thermique. Le courant maximal (combiné) est de 10 A.
La vitesse du ventilateur est réglée à l'aide du commutateur rotatif avec position, d'arrêt, ou bien OFF. Le moteur peut être activé ou bien désactivé à distance à l'aide de l'entrée numérique. La fonction de surveillance TK arrête le moteur en cas de surchauffe. Le moteur redémarre automatiquement après une coupure de courant. L'alarme et les sorties non contrôlées peuvent être utilisées pour contrôler des dispositifs externes afin d'émettre des avertissements ou de vérifier le fonctionnement normal.
La vitesse du ventilateur est contrôlée par une réduction de la tension du moteur en cinq étapes via un autotransformateur. Cette technologie permet d'obtenir une tension de sortie parfaitement sinusoïdale et assure un fonctionnement silencieux du moteur.
Le boîtier peut être monté en surface et bénéficie d'un indice de protection IP54 contre la saleté, la poussière et l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de vitesse de ventilateur à 5 étapes ?

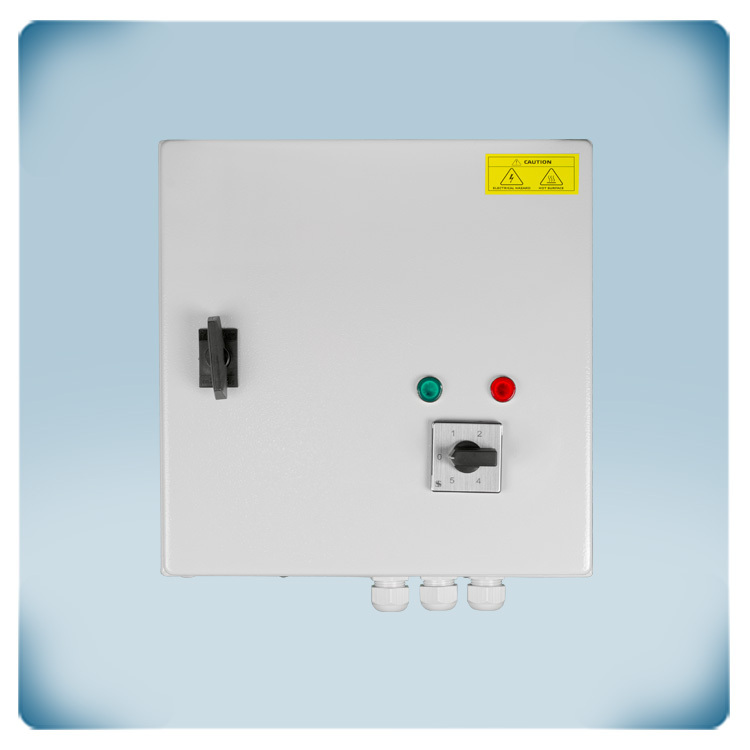

La vitesse du ventilateur peut être réglée à l'aide du commutateur rotatif à 5 positions avec ce variateur de vitesse. L'une des positions permet d'éteindre directement le moteur : la position d'arrêt, ou bien OFF. La technologie de l'autotransformateur réduit la vitesse du ventilateur et la tension du moteur en 5 étapes. Par conséquent, ce variateur de vitesse convient uniquement au moteurs de tension réglable. Si vous n'êtes pas sûr que votre moteur soit réglable en tension, il est préférable de contacter le fabricant du moteur. La technologie de l'autotransformateur est très fiable et robuste. Elle génère une tension moteur avec une forme sinusoïdale parfaite. Cela se traduit par un fonctionnement du moteur exceptionnellement silencieux et une durée de vie prolongée. Tout bruit électrique résiduel provenant des autotransformateurs est en outre filtré par le revêtement spécial imprégné.
Ce variateur de vitesse de ventilateur peut-il protéger les moteurs contre la surchauffe ?
Le variateur de vitesse de ventilateur offre le même contrôle de vitesse que la série standard STR-1. Pourtant, il est doté de quelques options supplémentaires. L'une de ces options est la possibilité de surveiller les contacts thermiques du moteur. Les contacts TK ou thermiques surveillent la température à l'intérieur des enroulements du moteur. Grâce a la fonction TK, au cas où le moteur surchauffe, le moteur sera désactivé dans un objectif de prévenir la possibilité d'être endommagé et activera la sortie d'alarme. Cette sortie d'alarme peut être utilisée afin de connecter un module d'alarme externe, tel qu'un buzzer ou un voyant. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Quels sont les principaux avantages de ce variateur?

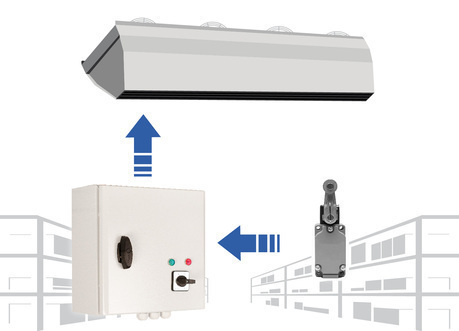

Il faut mentionner que la série STRA1 offre plusieurs options de contrôle grâce à ses entrées supplémentaires. Via ces entrées, le moteur peut être activé ou désactivé à distance. Cela peut être utilisé, par exemple, pour connecter un détecteur de fumée à l'entrée. En cas d'alerte de fumée, le moteur sera désactivé. L'entrée du détecteur de fumée l'emportera sur l'état de l'autre entrée. De cette manière, la propagation des gaz de fumée toxiques à travers le système de ventilation peut être ralentie. Un autre exemple, c'est bien la connexion d'un contact de porte pour contrôler un rideau d'air. Chaque fois que la porte s'ouvre, le contact de porte est déclenché. Il active alors le rideau d'air via l'entrée du régulateur STRA1. Le rideau d'air fonctionnera à une vitesse fixe, définie via le commutateur rotatif.
Réinitialisation automatique après une coupure de courant
Dans un cas de coupure de courant, ce variateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarre automatiquement. Avec les variateurs de vitesse de ventilateur standards, après une coupure de courant, le commutateur rotatif doit être tourné manuellement sur la position OFF, puis de nouveau sur la position de vitesse souhaitée, toutefois ce n'est pas le cas quand il s'agit de la série STRA1.
Sorties pour contrôler des dispositifs externes
La sortie supplémentaire non régulée (230 VAC) est active lorsque le moteur est activé. Comme cette sortie est soit ON (230 Volts), soit OFF (0 Volt), elle est appelée « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. Cette sortie peut être utilisée pour contrôler un voyant lumineux, ouvrir les grilles de fermeture des conduits d'air, activer l'éclairage, etc. L'appareil connecté à cette sortie fonctionnera simultanément avec le ventilateur.
Pourquoi le boîtier est-il durable ?
Il faut vous assurer que le variateur de vitesse du ventilateur peut refroidir suffisamment. C'est bien la raison pour laquelle il est convenable de l'installer dans un endroit tempéré, à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en acier de haute qualité. Ce matériau est très robuste et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration de poussière et d'eau. Ce vqiqteur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur.
