Variateur de vitesse à autotransformateur 10 A | 400 VCA | CT
Description du produit

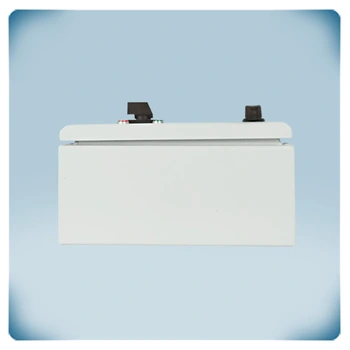

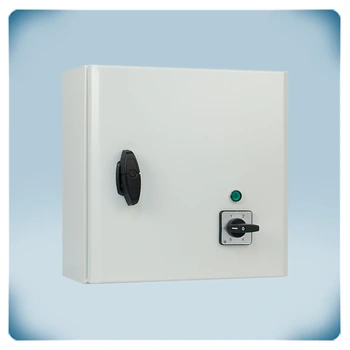

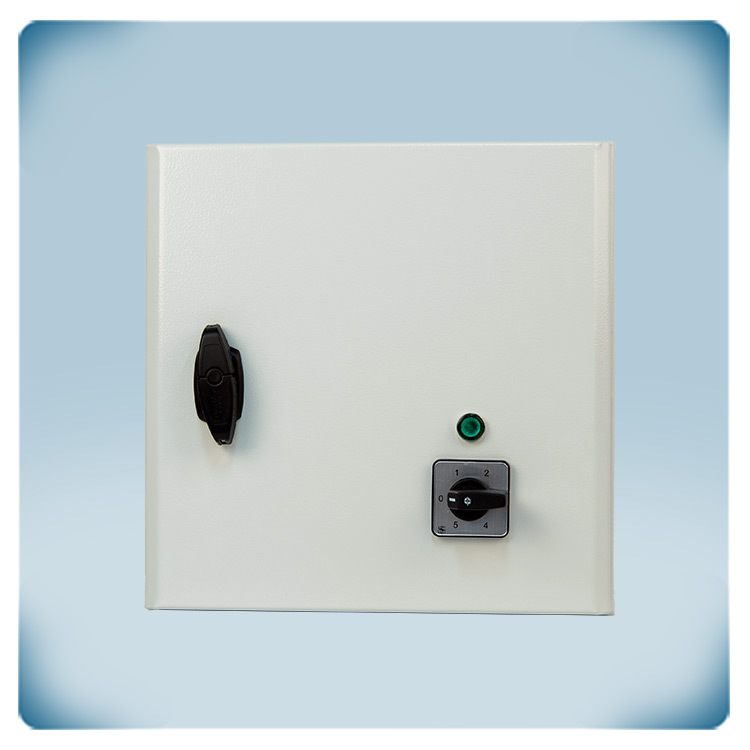

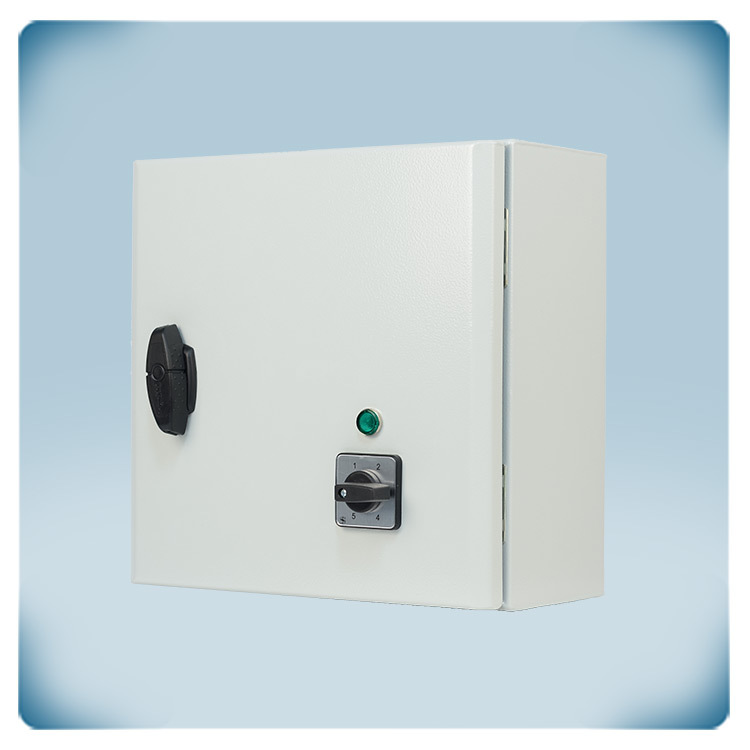

Variateur de vitesse de ventilateur à autotransformateur pour moteurs 400 V avec contacts thermiques. Le courant moteur maximum combiné est de 11 A. La vitesse du ventilateur peut être réglée à l'aide du commutateur rotatif intégré sur le couvercle frontal. Lorsque le mécanisme de surveillance TK détecte une surchauffe, il arrête le moteur.
La vitesse du ventilateur est régulée en 5 étapes en abaissant la tension du moteur. La forme parfaitement sinusoïdale de la tension de sortie garantit un fonctionnement silencieux du moteur.

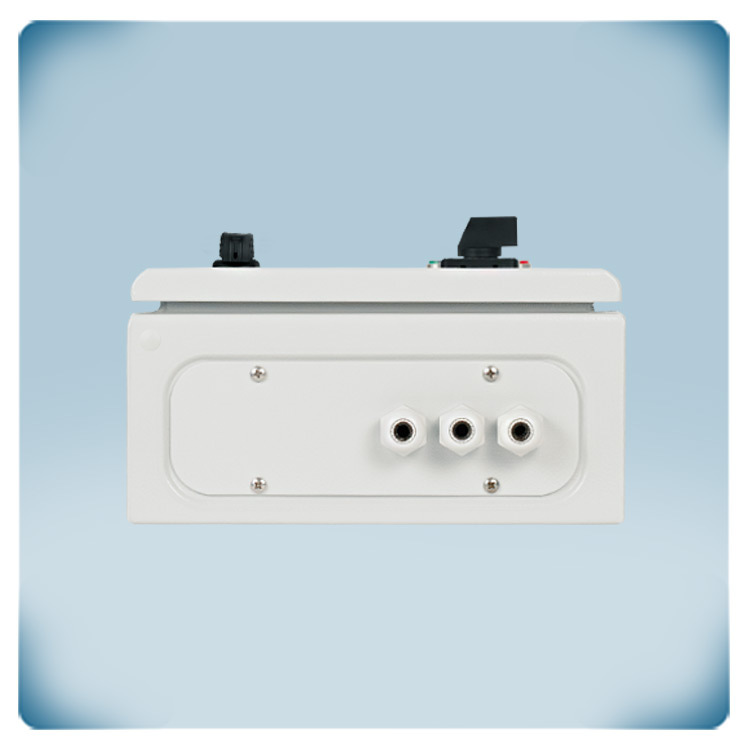

Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre l'infiltration de saleté, de poussière et d'humidité.
La tension d'alimentation est de 400 V.
Spécifications et descriptions supplémentaires
Comment le STRS4110L40 régule-t-il la vitesse des ventilateurs triphasés et quelles sont ses caractéristiques principales ?

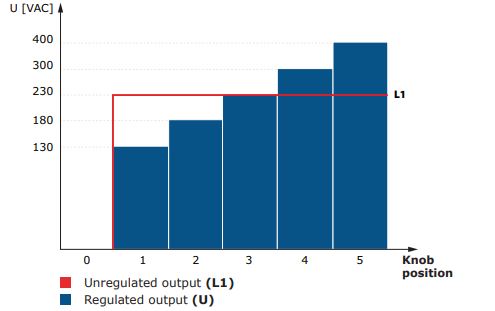

Le STRS4110L40 est conçu pour réguler un ventilateur triphasé 400 V en utilisant la technologie des autotransformateurs. L'autotransformateur possède plusieurs prises ou bornes le long de son enroulement primaire, permettant des ajustements de tension et différents réglages de vitesse du ventilateur. Les tensions de sortie disponibles sont 130, 180, 230, 300 et 400 V.
Le variateur dispose d'un commutateur intégré qui permet la sélection manuelle de cinq vitesses de ventilation différentes. La technologie d'autotransformateur employée dans le variateur assure un fonctionnement fiable et durable. Elle produit une tension moteur parfaitement sinusoïdale, ce qui permet un fonctionnement silencieux du moteur et une durée de vie prolongée. Les autotransformateurs sont recouverts d'une imprégnation spéciale pour réduire le bruit électrique. Lors du câblage d'un moteur de ventilateur triphasé, il est important de suivre des règles spécifiques pour des connexions correctes et un fonctionnement sûr. Les fils du moteur sont généralement marqués U, V et W pour les trois phases, R, S et T servant de bornes d'alimentation pour le variateur. La tension du moteur doit correspondre à la tension d'alimentation, et le moteur peut nécessiter un câblage en configuration triangle (Δ) ou en configuration étoile (Y) selon la tension du moteur et l'alimentation disponible. La mise à la terre du moteur est généralement requise pour des raisons de sécurité.
Comment le système de surveillance TK de la série STRS4 protège-t-il les moteurs contre la surchauffe ?
La série STRS4 offre une surveillance TK, qui permet de contrôler les contacts thermiques (TK) ou thermistances du moteur. Un thermocouple est un dispositif composé de deux fils métalliques de natures différentes reliés à une extrémité pour former une jonction. Cette jonction est connectée aux enroulements du moteur ou aux contacts thermiques du moteur. Lorsque le moteur fonctionne, il génère de la chaleur et la température des enroulements ou des contacts augmente. La fonction de surveillance TK mesure la température au niveau des enroulements ou des contacts thermiques du moteur. Cela se fait généralement en surveillant la tension générée par le thermocouple ou les contacts thermiques du moteur, car la tension est proportionnelle à la température. Les contacts TK de la série STRS4 mesurent la température dans les enroulements du moteur, et la fonction de surveillance TK peut arrêter le moteur en cas de surchauffe pour éviter d'endommager celui-ci. Si le moteur ne possède pas de contacts TK, les deux bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Quelle est la fonction et l'utilisation de la sortie non régulée de la série STRS4 ?
La série STRS4 dispose également d'une sortie non régulée supplémentaire (1x 230 VCA) qui est activée lorsque le moteur est sous tension. Cette sortie peut être utilisée afin de piloter des dispositifs tels que des registres ou des indicateurs de fonctionnement externes. Par exemple, les registres peuvent se fermer lorsque le ventilateur est arrêté et s'ouvrir lorsque le ventilateur est en fonctionnement.
Quelles sont les pratiques d'installation recommandées et les caractéristiques du boîtier de la série STRS4 ?
Lors de l'installation, il est important de suivre des exigences spécifiques dans un objectif de garantir un fonctionnement approprié et la sécurité du moteur. Le variateur doit être monté sur une surface stable et sûre, de préférence verticalement, pour permettre un flux d'air et un refroidissement appropriés des composants internes. Une ventilation suffisante autour du variateur est nécessaire pour éviter la surchauffe. Le variateur doit être installé dans un environnement avec une température ambiante raisonnable, à l'écart des sources de chaleur ou de la lumière directe du soleil. Le câblage doit être solidement fixé et protégé. Il convient de tenir compte des facteurs environnementaux tels que l'humidité, la poussière ou les matériaux corrosifs, et des boîtiers ou couvercles appropriés peuvent être utilisés pour une protection accrue. Le boîtier métallique du STRS4 possède un revêtement de peinture pour résister aux impacts mécaniques externes. L'indice de protection IP54 garantit un niveau élevé de protection contre l'infiltration de poussière et d'eau, ce qui le rend adapté aux environnements modérément sévères.
