Variateur de fréquence | commandes intégrées | 2,3 A | 0,37 kW | IP66
Description du produit

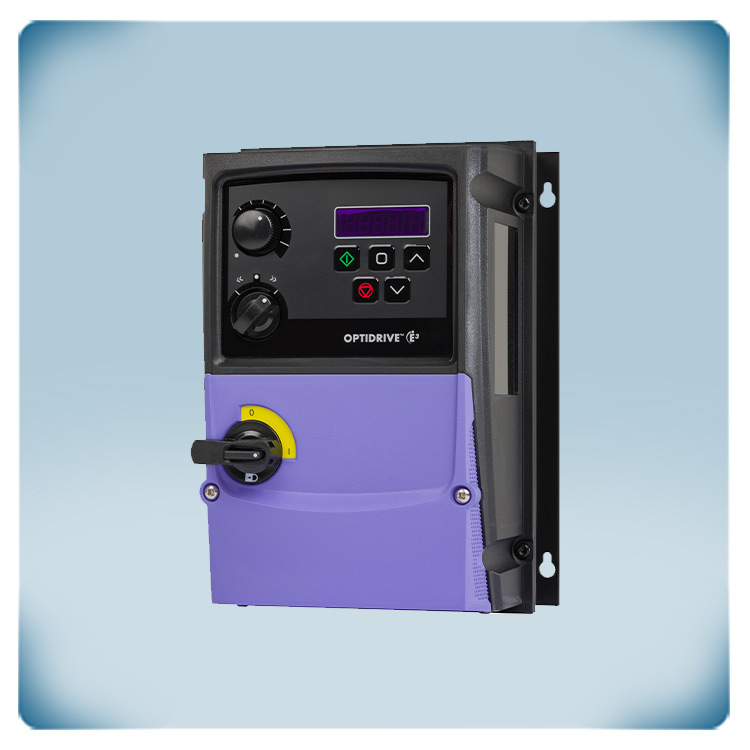

Variateur de fréquence avec potentiomètre intégré, commutateur Marche-Arrêt (ON/OFF) et sectionneur secteur. Il contrôle des ventilateurs ou des pompes centrifuges avec des moteurs triphasés 230 V dans les applications CVC. Le variateur de fréquence nécessite une tension d'alimentation monophasée 230 V alors qu'il contrôle des moteurs triphasés 230 V.
Le courant moteur maximal (combiné) est de 2,3 A. Ce variateur contrôle plusieurs types de moteurs triphasés 230 V, par exemple : moteurs de type IE3 ou IE4, à aimant permanent, brushless DC (BLDC) ou à réluctance synchrone.
Ce variateur peut être entièrement contrôlé via les boutons intégrés sur le panneau avant. Il suffit de câbler le variateur, de tourner le potentiomètre intégré et le moteur commencera à tourner.
Le boîtier est étanche à la poussière et compatible avec le nettoyage haute pression. Il bénéficie d'un indice de protection IP66 contre l'infiltration de saletés et d'eau. Le dissipateur thermique est résistant à la corrosion. Le filtre CEM intégré est de classe C1.
Code du fabricant : ODE-3-120023-1F1B
Spécifications et descriptions supplémentaires
Est-il possible d'avoir un contrôle moteur optimal ?
Le variateur de vitesse variable ne régule que la tension du moteur. Un variateur de fréquence contrôle également la fréquence du moteur en plus de la tension du moteur. D'une part, il y a l'avantage d'un contrôle optimal du moteur et d'un fonctionnement plus économe en énergie. D'autre part, il y a le coût plus élevé et la nécessité de définir certains paramètres nécessaires avant la mise en service. Le fait que la tension et la fréquence du moteur puissent être contrôlées offre des options de contrôle supplémentaires et donc des paramètres supplémentaires. Pour rendre l'appareil aussi convivial que possible, des fonctions de macro d'application ont été créées. Les principaux paramètres sont regroupés dans les 14 paramètres de base - ceux-ci peuvent être trouvés sur la carte d'aide dans le boîtier.
Quelles sont les commandes intégrées disponibles sur le convertisseur de fréquence ?

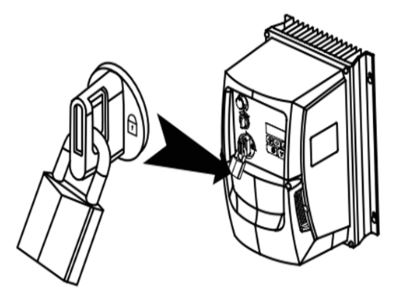

Ce variateur de fréquence dispose d'un potentiomètre intégré pour sélectionner la vitesse optimale du moteur. Le moteur peut être désactivé ou activé (marche avant ou marche arrière) via le commutateur à 3 positions. Un moteur standard peut être contrôlé presque immédiatement via ces deux commandes. Il y a également un commutateur secteur intégré. Pendant la maintenance, l'alimentation électrique peut être coupée via le commutateur secteur avec position d'Arrêt (OFF) cadenassable. Via un cadenas optionnel, une situation sécurisée peut être créée pour garantir des conditions de travail sûres.
Qu'est-ce qui rend le boîtier fiable ?
Le boîtier est conçu pour protéger l'électronique même dans des environnements difficiles ou dans des applications extérieures. Il offre une protection IP66 contre la pénétration d'eau, de saleté et de contaminants. Cela permet d'installer ce variateur de fréquence directement sur l'installation, même dans les applications de lavage à haute pression. Il élimine le besoin d'une armoire électrique. Il est conseillé de protéger l'appareil contre la neige et les rayons directs du soleil.
Quelle est la technologie derrière le contrôle moteur optimal ?

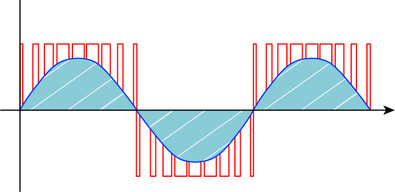

Les variateurs de fréquence contrôlent la tension et la fréquence du moteur via une technologie appelée modulation de largeur d'impulsion (PWM). Cette technologie convertit la tension alternative fournie en tension continue. Un variateur de fréquence possède un bus DC, qui peut être considéré comme une réserve d'énergie pour l'énergie disponible. Cette réserve d'énergie est remplie à la fois par la tension d'alimentation (via le redresseur) et par l'énergie régénérative du moteur qui reflue pendant le freinage.
Cette tension continue est reconvertie en une sorte de tension alternative par des IGBT. Les IGBT, ou bien les transistors bipolaires à grille isolée, sont des transistors bipolaires avec une borne de grille isolée qui peuvent commuter un courant électrique élevé à grande vitesse. Grâce au contrôle intelligent des IGBT, la tension et la fréquence du moteur peuvent toutes deux être contrôlées. Cela permet un contrôle moteur optimal et un fonctionnement économe en énergie.
Ce variateur de fréquence nécessite une alimentation monophasée 230 V. Il contrôle des moteurs à induction triphasés 230 V standard IE2, IE3 et IE4. De plus, il peut également contrôler : des moteurs à aimants permanents, des moteurs CC sans balais et des moteurs à réluctance synchrone.
Quelle est la fonction principale du filtre CEM intégré ?
L'un des inconvénients des IGBT à commutation haute fréquence est le fait qu'ils polluent le réseau électrique avec des signaux d'interférence harmoniques plus élevés : c'est ce qu'on appelle la pollution CEM (Compatibilité Électromagnétique). Pour minimiser cette pollution du réseau, un filtre CEM de classe C1 est intégré de série. Celui-ci bloque la pollution et réduit les interférences avec les autres appareils électroniques installés à proximité. Toutefois, le filtre CEM seul ne suffit pas à éliminer toutes les interférences. En plus du filtre CEM, une installation et un câblage corrects sont nécessaires pour minimiser les perturbations. Les câbles de puissance doivent toujours être séparés des câbles de signal et de réseau.
