Variateur électronique 2,5 A | vitesse haute à basse | rail DIN
Description du produit
Ce variateur est conçu pour les moteurs monophasés à tension contrôlable avec un courant maximal de 2,5 A. Il régule la vitesse en ajustant la tension de sortie dans la plage de 100 à 230 VCA.
La vitesse peut être ajustée manuellement de la position maximale à la position minimale via un bouton rotatif, qui comporte également une position Arrêt, ou bien OFF complète. Afin d'assurer un contrôle précis, la vitesse minimale peut être réglée finement à l’aide d’un trimmer interne.
Comme le variateur est bien conçu pour un montage sur rail DIN, il dispose également d'une LED verte pour indiquer son état de fonctionnement.
Spécifications et descriptions supplémentaires
Comment le Variateur DRX Offre-t-il un Contrôle de Vitesse de Ventilateur Simple et Rentable ?
Le DRX est une solution de contrôle simple qui est également rentable. Le contrôle de la vitesse du ventilateur à l'aide de ce variateur est effectué via le seul bouton duquel il dispose – le bouton rotatif ! La vitesse du ventilateur est réglée de élevée à basse en le tournant simplement dans le sens horaire. L'appareil est une solution de contrôle solide et fiable qui réduit les niveaux de bruit émis par le ventilateur et augmente la durée de vie du moteur qui y est connecté, grâce à la technique TRIAC utilisée.
Une Configuration Est-elle Requise pour ce Variateur de Vitesse de Ventilateur ?
Ce variateur de vitesse de ventilateur ne nécessite pas de configuration. Une fois connecté, le variateur de vitesse de ventilateur est prêt à l'emploi ! Si nécessaire, la tension minimale du moteur peut être ajustée via le trimmer.
Comment la Vitesse Minimale du Moteur Est-elle Ajustée pour Optimiser la Performance ?
La vitesse minimale du moteur est réglée via le trimmer dans la plage de 20 à 70 % de la tension d'alimentation (ou bien environ 80 – 180 VCA). En règle générale, la tension minimale du moteur est ajustée afin de prévenir le blocage du moteur à basse vitesse, c'est pourquoi le trimmer doit être ajusté de manière à ce que le moteur ne s'arrête pas en raison des variations de tension du secteur. Une autre raison, c'est que quand le moteur fonctionne à très bas régime, il peut générer des bourdonnements excessifs. Ce réglage est généralement effectué une seule fois, ainsi donc, il n’est pas nécessaire de réajuster la vitesse minimale régulièrement.
Quelles sont les Normes de Fabrication de ce Régulateur de Vitesse de Ventilateur ?
Ce régulateur de vitesse de ventilateur est fabriqué en Europe à partir des composants électroniques les plus fiables et modernes.
Quels Moteurs Sont Compatibles et Plusieurs Moteurs Peuvent-ils Être Connectés ?
Le DRX est compatible uniquement aux moteurs AC, ou bien à tension contrôlable. Le DRX peut contrôler plusieurs moteurs avec un courant total maximal égal à son courant nominal, veillez donc à ne pas dépasser la limite de courant. De manière continue ! Il n'y a pas besoin de surdimensionner ce régulateur. Veuillez vous assurer que votre moteur est AC avant de le connecter au régulateur.
Quel est le But et la Fonction de la Sortie Non Régulée ?
Le régulateur dispose d'une sortie non régulée qui est active lorsque le moteur est en fonctionnement. Si la tension d'alimentation est connectée à L et N (selon la norme), la sortie non régulée (connectée aux bornes L1 et N) est active pendant que le moteur est en fonctionnement. La sortie non régulée est utilisée pour contrôler des dispositifs externes, tels que des registres, des vannes, des relais, des indicateurs de fonctionnement, etc., qui peuvent fonctionner sans régulation de la tension d'alimentation. Ainsi, le variateur régule le ventilateur via la sortie régulée en réduisant la tension, tout en offrant la possibilité de piloter un autre dispositif ; dans ce second cas, la sortie délivre une tension non régulée, c’est-à-dire soit 0 V, soit 230 V. L’intensité maximale de la sortie non régulée est de 0,5 A.
La Position Arrêt (OFF) du Régulateur Peut-elle Être Désactivée ?
Afin de désactiver la position Arrêt (OFF), il faut connecter la tension d'alimentation 230 VCA directement à la sortie non régulée (L1 et N). Dans ce cas, la borne de connexion L n'est pas utilisée. Lorsque la tension d'alimentation est connectée à la sortie non régulée, le moteur reste activé.
Comment l'Indicateur LED Montre-t-il l'État de Fonctionnement ?
L'indicateur lumineux LED sur le boîtier indique l'état de fonctionnement. Pendant le fonctionnement normal du moteur, la LED est allumée.
Quelles sont les Directives d'Installation et les Caractéristiques du Boîtier ?

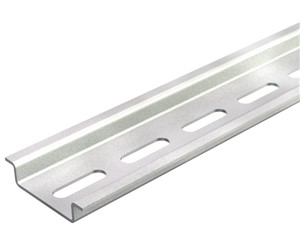

Ce régulateur de vitesse de ventilateur peut être installé sur un rail DIN à l'intérieur d'une armoire électrique. Les rails DIN sont des rails métalliques conformes aux normes de l'industrie et sont utilisés pour monter des équipements de traitement industriels. L'électronique sur rail DIN existe depuis longtemps et devient de plus en plus populaire dans les applications industrielles dans beaucoup d'industries. L'installation est très simple – il suffit de monter l’appareil sur le rail et de le fixer à l’aide de la goupille située en bas de l’appareil. L'indice de protection du boîtier est IP30 – cela veut dire q'il est protégé contre la saleté et la poussière.
