Variateur électronique 1,5 A | entrée analogique | sortie alarme
Description du produit
Ce variateur est conçu pour les moteurs monophasés à tension réglable avec un courant maximal de 1,5 A. Il fonctionne sur une alimentation 230 VAC / 50—60 Hz et dispose de la communication Modbus RTU (RS485).
Pour garantir une sécurité renforcée, l'appareil comporte une sortie de relais d'alarme et des contacts thermiques (CT) pour la protection contre la surchauffe du moteur. La fonction de surveillance CT désactive automatiquement le moteur en cas de surchauffe. Il offre également le contrôle à distance et prend en charge les modes de Démarrage par impulsion (Kick start) et de Démarrage progressif (Soft start).
Le variateur fournit un contrôle polyvalente à l'aide d'un interrupteur Marche-Arrêt, ou bien ON-OFF, intégré et d'une entrée numérique. Le niveau d'arrêt, ou bien OFF, tout comme les réglages de tension de sortie minimale et maximale sont tous ajustables via des trimmers internes, qui permettent à son tour une régulation précise.
Spécifications et descriptions supplémentaires
Comment la vitesse du ventilateur peut-elle être régulée à l'aide d'une entrée analogique ?

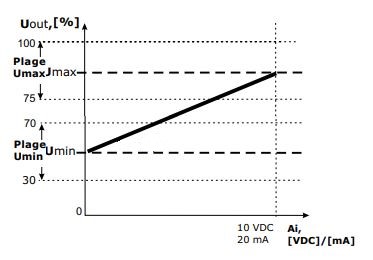

La vitesse du ventilateur demandée peut être réglée via le signal d'entrée analogique. Ce signal analogique peut être soit 0-10V, soit 0-20 mA. Cette entrée analogique peut être configurée en mode ascendant ou en mode descendant. En mode ascendant, le moteur fonctionne à basse vitesse lorsque le signal analogique est à sa valeur minimale, qui est de 0 V. Le moteur fonctionne à haute vitesse lorsque l'entrée analogique est à sa valeur maximale, qui est de 10 V. En mode descendant, le fonctionnement est inversé. Dans le cas où aucun signal 0-10V n'est disponible, il est bien possible de connecter un potentiomètre externe de 10 kOhms via l'alimentation 12 VCC intégrée.
Comment le moteur peut être activé ou désactivé ?
Le moteur peut être activé ou désactivé via l'interrupteur marche-arrêt éclairé ou à distance. Via un interrupteur externe, il est possible de démarrer le moteur à distance. Il suffit de connecter un l'interrupteur externe à l'entrée numérique du variateur de vitesse.
Le moteur peut être activé ou désactivé via l'interrupteur marche-arrêt éclairé ou à distance. Via un interrupteur externe, il est possible de démarrer le moteur à distance. Il suffit de connecter un l'interrupteur externe à l'entrée numérique du variateur de vitesse.
Comment les réglages du régulateur peuvent-ils être personnalisés ?
Pour la plupart des applications, ce variateur de vitesse variable peut être utilisé avec les paramètres par défaut. Si nécessaire, les paramètres peuvent être personnalisés via Modbus RTU ou via les commutateurs et les trimmers internes.
Quels sont le matériau et les caractéristiques de protection du boîtier ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est très extincteur en cas d'incendie et offre une bonne protection contre les chocs. Le boîtier peut être installé en surface et bénéficie d'un indice de protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
Quels sont l'objectif et la fonction de la sortie non régulée ?
La sortie non régulée (230 VCA) est active lorsque le moteur est en fonctionnement. Elle peut être utilisé pour contrôler un indicateur de marche externe, un registre, etc.
Par exemple : lorsque le ventilateur est désactivé, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
La sortie non régulée (230 VCA) est active lorsque le moteur est en fonctionnement. Elle peut être utilisé pour contrôler un indicateur de marche externe, un registre, etc.
Par exemple : lorsque le ventilateur est désactivé, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
Comment l'interrupteur Marche-Arrêt (ON-OFF) peut-il être désactivé sur les régulateurs série EVSS1 ?
Pour les séries EVSS1 de 1,5 A et 3 A, l'interrupteur Marche-Arrêt (ON-OFF) peut être désactivé en connectant la tension d'alimentation 230 VAC à la sortie non régulée (L1). Dans ce cas, la borne de connexion L n'est pas utilisée. Lorsque la tension d'alimentation est connectée à la sortie non régulée, le moteur est toujours activé, quelle que soit la position de l'interrupteur Marche-Arrêt (ON-OFF).
Pour les séries EVSS1 de 1,5 A et 3 A, l'interrupteur Marche-Arrêt (ON-OFF) peut être désactivé en connectant la tension d'alimentation 230 VAC à la sortie non régulée (L1). Dans ce cas, la borne de connexion L n'est pas utilisée. Lorsque la tension d'alimentation est connectée à la sortie non régulée, le moteur est toujours activé, quelle que soit la position de l'interrupteur Marche-Arrêt (ON-OFF).
Comment le régulateur assure-t-il la protection contre la surchauffe du moteur ?
Ce variateur de vitesse peut surveiller les contacts thermiques du moteur (les contacts CT ou thermiques mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance CT désactive le moteur afin d'éviter l'endommagement du moteur. Si votre moteur n'est pas équipé de contacts CT, pontez les deux bornes CT pour simuler la température normale du moteur.
Quelle est la fonction de la sortie d'alarme ?
Ce régulateur de vitesse de ventilateur est équipé d'une sortie d'alarme dans un but de générer des alertes en cas de défaillance du moteur.
Ce régulateur de vitesse de ventilateur est équipé d'une sortie d'alarme dans un but de générer des alertes en cas de défaillance du moteur.
Par exemple, la sortie d'alarme peut être utilisée pour signaler les problèmes moteur via un bipeur (buzzer) sonore externe ou via un voyant d'alerte.
