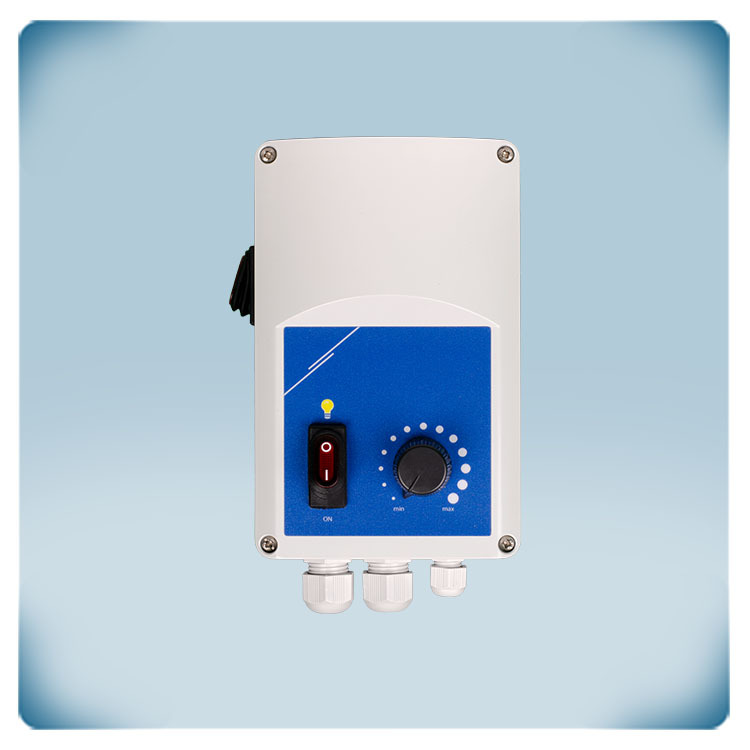

Variateur électronique 10 A | Interrupteur pour lumière
Description du produit
Ce variateur est conçu pour réguler les moteurs monophasés 230 VCA à tension contrôlable avec un courant maximal combiné de 10 A. Il offre un contrôle de vitesse infiniment variable à l'aide d'un potentiomètre et dispose d'un interrupteur MARCHE (ON) / ARRÊT (OFF) éclairé pour garantir un fonctionnement simple.
Il est bien possible de personnaliser la performance, en ajustant la vitesse minimale et la vitesse maximale via des trimmers internes. Le régulateur fournit également deux modes de démarrage sélectionnables via un cavalier : le Démarrage impulsionnel (Kick start), qui fait fonctionner le moteur à vitesse maximale pendant 8 à 10 secondes avant de revenir à la vitesse réglée, et le Démarrage progressif (Soft start), qui fournit une accélération graduelle.
Le dispositif comporte une sortie non régulée 230 VCA pour un raccordement moteur à trois fils et une autre pour une vanne électrique. Il dispose également d'un interrupteur intégré permettant de contrôler un éclairage externe.
Spécifications et descriptions supplémentaires
Comment ce Régulateur Contrôle-t-il la Vitesse du Moteur CA et l'Éclairage ?

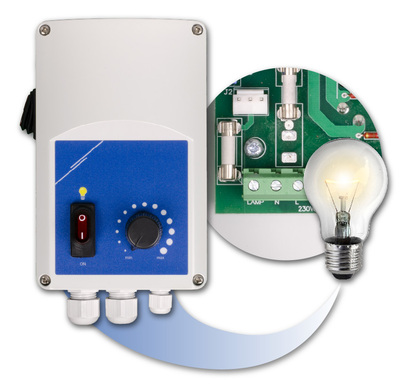

Ce variateur de vitesse de ventilateur dispose d'un interrupteur d'éclairage intégré sur la façade avant. Il permet de commuter des éclairages ou d'autres dispositifs externes avec un courant maximal de 3 A. Le variateur de vitesse de ventilateur régule la vitesse du ventilateur CA de manière continue et variable. Le contrôle par angle de phase (technologie TRIAC) est utilisé afin de réduire la tension du moteur et de réguler la vitesse du ventilateur. Cela veut dire que ce régulateur de vitesse n'est adapté qu'aux moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur soit à tension contrôlable, il est préférable de contacter le fabricant du moteur. Ce régulateur de vitesse fonctionne de manière complètement silencieuse. La vitesse du ventilateur peut être réglée via le bouton sur la façade avant. Selon le type de moteur, un léger bruit de bourdonnement du moteur pourrait se générer à basse vitesse.
Comment les Vitesses de Ventilateur Minimale et Maximale Sont-elles Optimisées ?
La vitesse minimale et la vitesse maximale du moteur sélectionnable peuvent être ajustées via deux trimmers internes. Cela permet d'optimiser la plage de vitesse qui peut être sélectionnée via le bouton sur la façade avant. Toute surcapacité du ventilateur peut être compensée en optimisant la plage de vitesse. En réglant la vitesse minimale suffisamment élevée, la surchauffe du moteur lors d'un fonctionnement prolongé à basse vitesse peut être évitée. Pour déterminer quelle plage de vitesse est autorisée pour votre moteur, il convient de consulter le fabricant du moteur.
Comment fonctionne l'interrupteur Marche (ON) / Arrêt (OFF) et peut-il être désactivé ?

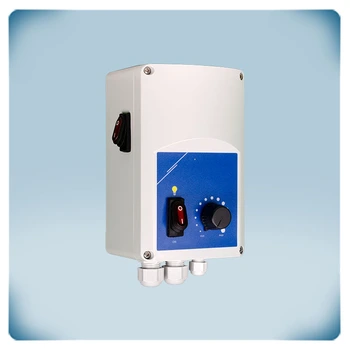

Avec l'interrupteur Marche/Arrêt éclairé sur le côté, le ventilateur CA peut être activé ou désactivé. En position Marche (ON), l'interrupteur est éclairé. Pour désactiver l'interrupteur Marche/Arrêt, connectez l'alimentation électrique via les bornes L1 et N (et non via L et N). Veuillez vous référer au manuel pour plus de détails.
Quel est le But et l'Application de la Sortie Non Régulée ?
Lorsque le moteur est en fonctionnement, la sortie non régulée est active. Étant donné que cette sortie est soit Marche, ou bien ON (230 Volt), soit Arrêt, ou bien OFF (0 Volt), elle est dite « sortie non régulée ». Le courant maximum de cette sortie est de 2 A. Elle est généralement utilisée pour contrôler un indicateur de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc.
Par exemple : Quand le ventilateur s'arrête, le registre est fermé. Quand le ventilateur est actif, le registre est ouvert.
Quels sont les Différents Modes de Démarrage du Moteur Disponibles ?
Le Démarrage impulsionnel (Kick start) et le Démarrage progressif (Soft start) sont deux manières différentes de démarrer le moteur. La différence réside dans la manière dont le ventilateur AC accélére à partir de l'arrêt. L'accélération par Démarrage impulsionnel ou Démarrage progressif peut être sélectionnée via un cavalier interne. Le Démarrage impulsionnel démarre le moteur immédiatement à vitesse maximale. Après 8 à 10 secondes, le moteur décélérera vers la vitesse de ventilateur demandée. Le Démarrage progressif accélére le moteur progressivement à partir de l'arrêt vers la vitesse de ventilateur demandée. La durée du temps d'accélération sera d'environ 8 à 10 secondes.
Quelles sont les Directives d'Installation et les Caractéristiques du Boîtier ?
Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur. Assurez-vous que le régulateur de vitesse de ventilateur peut se refroidir suffisamment. Il est bien recommandable de l'installer dans un endroit tempéré, par préférence loin de la lumière directe du soleil. Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très résistant et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration de poussière et d'eau.
