Variateur électronique 10 A | en continue | entrée analogique | CT
Description du produit

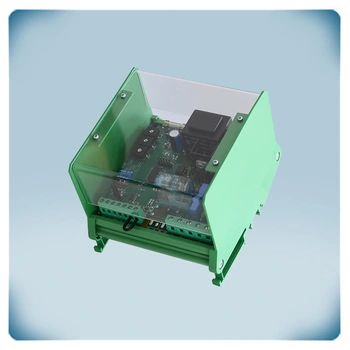

Ce régulateur électronique de vitesse de ventilateur assure une régulation de vitesse précise des moteurs monophasés 230 V avec un courant maximal de 10 A. Il est doté d'un signal d'entrée analogique inversible, acceptant soit 0-10 / 10-0 VCC, soit 0-20 / 20-0 mA. Il comprend également une entrée de contrôle à distance avec une fonctionnalité sélectionnable (mode normale ou mode minuterie), ainsi qu'une entrée analogique avec une fonctionnalité normale ou logique pour les démarrages temporisés.
Les tensions de sortie minimale et maximale peuvent être réglées par des trimmers internes ou via la communication Modbus RTU. La valeur d'Arrêt, ou bien OFF, est également réglable par trimmer ou via la communication Modbus. L'appareil prend en charge les modes Démarrage impulsionnel (Kick start) et Démarrage progressif (Soft start). Il est équipé d'une sortie régulée pour le moteur, d’une sortie non régulée (230 VAC / max. 2 A) destinée à une connexion moteur 3 fils ou à une alimentation auxiliaire, ainsi que d’une sortie basse tension (+12 VDC / 1 mA) pour un potentiomètre externe de 10 kΩ.
L'appareil dispose des indicateurs d'état clairs avec une LED verte indiquant le fonctionnement normal et d'une LED rouge qui indique la surchauffe. Il est conçu pour un montage sur un rail DIN et comporte également une sortie d'alarme (230 VCA / 1 A).
Spécifications et descriptions supplémentaires
Comment la vitesse du ventilateur est-elle contrôlée via l'entrée analogique ?

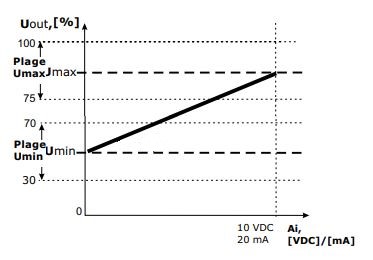

La vitesse du ventilateur demandée peut être réglée via le signal d'entrée analogique. Ce signal analogique peut être 0-10V ou bien 0-20 mA. Cette entrée analogique peut être réglée en mode ascendant ou en mode descendant. En mode ascendant, le moteur tourne à faible vitesse lorsque le signal analogique est à sa valeur minimale, qui est égale à 0 V. Le moteur tourne à haute vitesse lorsque l'entrée analogique est maximale, ou bien de 10 V. En mode descendant, le fonctionnement est inversé. Dans le cas où il n'y a pas de signal 0-10V disponible, il est tout à fait possible de connecter un potentiomètre externe 10 kOhm via l'alimentation 12 VCC intégrée.
Quelles sont les options pour l'activation ou la désactivation du moteur ?
Le moteur peut être activé ou désactivé via un commutateur externe. Ce commutateur optionnel peut être connecté à l'entrée numérique du rég
Le moteur peut être activé ou désactivé via un commutateur externe. Ce commutateur optionnel peut être connecté à l'entrée numérique du rég
ulateur de vitesse du ventilateur.
Comment les réglages du variateur peuvent être personnalisés ?
Pour la plupart des domaines d'application, ce variateur de vitesse variable peut être utilisé avec les paramètres par défaut. Si nécessaire, les paramètres peuvent être personnalisés via la communication Modbus RTU ou via les commutateurs et les trimmers internes.
Pour la plupart des domaines d'application, ce variateur de vitesse variable peut être utilisé avec les paramètres par défaut. Si nécessaire, les paramètres peuvent être personnalisés via la communication Modbus RTU ou via les commutateurs et les trimmers internes.
Quelles sont les caractéristiques de montage et de protection du boîtier ?

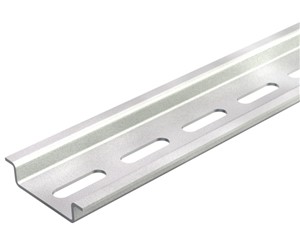

Le boîtier est conçu afin d'être monté sur un rail DIN et bénénficie d'un indice de protection IP20 contre la pénétration de saleté, de poussière et d'humidité. Le couvercle en plastique offre une protection contre le contact avec les pièces sous tension.
Le boîtier est conçu afin d'être monté sur un rail DIN et bénénficie d'un indice de protection IP20 contre la pénétration de saleté, de poussière et d'humidité. Le couvercle en plastique offre une protection contre le contact avec les pièces sous tension.
Quelles sont les applications de la sortie non régulée ?
La sortie non régulée (230 VCA) est active lorsque le moteur est en fonctionnement. Elle peut être utilisé pour contrôler un indicateur de marche externe, un registre, etc.
Par exemple, lorsque le ventilateur est désactivé, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
Par exemple, lorsque le ventilateur est désactivé, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.Comment fonctionne la protection contre la surchauffe du moteur (surveillance TK) ?
Ce variateur de vitesse peut surveiller les contacts thermiques du moteur (les contacts CT ou thermiques mesurent la température dans les enroule
ments du moteur). En cas de surchauffe du moteur, la fonction de surveillance CT désactive le moteur afin d'éviter l'endommagement du moteur. Si votre moteur n'est pas équipé de contacts CT, pontez les deux bornes CT pour simuler la température normale du moteur.
Quel est l'objectif de la sortie d'alarme ?
Ce variateur de vitesse est équipé d'une sortie d'alarme qui lui donne la possibilité de générer des alertes en cas de panne du moteur.
Par exemple : la sortie d'alarme peut être utilisée pour signaler des problèmes de moteur via un buzzer externe ou un voyant d'alerte.
Ce variateur de vitesse est équipé d'une sortie d'alarme qui lui donne la possibilité de générer des alertes en cas de panne du moteur.
Par exemple : la sortie d'alarme peut être utilisée pour signaler des problèmes de moteur via un buzzer externe ou un voyant d'alerte.
