Transmetteur température | humidité | 1 sortie, alimentation 24 VCC
Description du produit
Le RCTHF-2 est un transmetteur d'ambiance intelligent qui mesure la température (0–50 °C) et l'humidité relative (0–95%rH). Il dispose d'un algorithme de contrôle avec une seule sortie analogique/modulante basée sur les valeurs mesurées, qui peut être utilisée pour contrôler directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un registre avec un actionneur.
Un transmetteur de lumière ambiante intégré permet des niveaux "actif" et "veille" réglables. En ce qui concerne l'indication de l'état, le capteur comprend trois LED avec une intensité lumineuse réglable.
La connectivité est facilitée par des bornes à contact à ressort. Tous les paramètres sont accessibles via Modbus RTU, et la fonctionnalité de chargeur de démarrage permet une mise à jour du micrologiciel via la communication Modbus RTU.8 Le transmetteur a un indice de protection IP30 (selon EN 60529), offrant une solution intelligente et intégrée pour l'optimisation du contrôle climatique intérieur.
Spécifications et descriptions supplémentaires
Pourquoi la qualité de l'air intérieur est-elle importante ?
Ce transmetteur CVC offre une indication claire et visuelle de la température via les LED verte, jaune et rouge. La LED verte indique que la température est dans la plage. Lorsque la température entre dans la plage d'alerte, la LED jaune s'allume. La rouge signifie: trop chaud ou trop froid. Il est également possible de visualiser l'humidité relative via les LED. La température et l'humidité relative mesurées sont disponibles via les sorties analogiques et via Modbus RTU. Le point de rosée et le niveau de lumière ambiante sont disponibles via Modbus RTU.
Quels appareils la sortie du transmetteur peut-elle contrôler et comment cela fonctionne-t-il ?

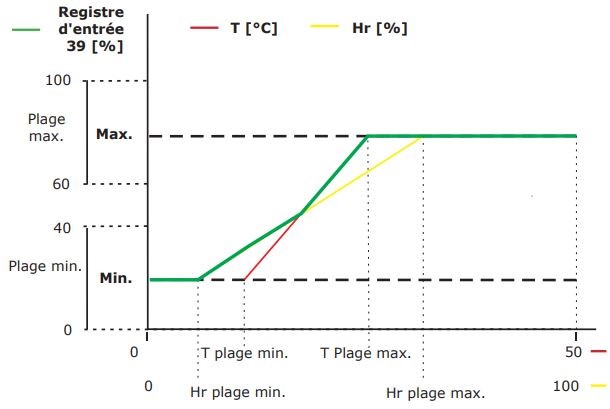

La sortie de ce capteur peut contrôler directement un actionneur de registre, un régulateur de vitesse de ventilateur AC ou un ventilateur EC. La valeur de sortie varie proportionnellement à la température et à l'humidité relative mesurées. Par exemple, si l'humidité relative augmente, le capteur peut augmenter la vitesse du ventilateur ou ouvrir le registre.
Quels sont le câblage, la connexion d'alimentation et les caractéristiques de sécurité du transmetteur ?
Les borniers à cage à ressort simplifient l'installation et réduisent le câblage. Ils fournissent un contact fiable pour les fils solides ou multibrins et éliminent le besoin d'un entretien de routine. La tension d'alimentation est 24 V CC. Il n'y a pas de connexion interne entre les bornes de terre de l'alimentation (V-) et de la sortie (GND). Cela veut dire que le capteur doit être connecté avec un câble à 4 fils. La majorité des alimentations 24 V CC disposent d'une protection contre les surcharges, les surtensions et les courts-circuits. En incluant une tension d'alimentation de 24 V CC dans votre installation, vous pouvez améliorer sa sécurité et sa fiabilité.
Quelles sont les options d'installation et de personnalisation du transmetteur ? Ce transmetteur nécessite très peu de configuration. Une fois installé, il est prêt à être utilisé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Les paramètres par défaut conviennent à la plupart des applications. Si nécessaire, les paramètres peuvent être ajustés via Modbus RTU. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils: 0-10 VCC / 0-20 mA / 0-100% PWM / Modbus RTU. L'intensité lumineuse des LED pour l'indication d'état est également réglable. Les registres Modbus fournissent un aperçu complet de tous les paramètres réglables.
Quelles sont les caractéristiques de qualité de fabrication, d'étalonnage et de protection du transmetteur ?
Ce transmetteur CVC est fabriqué en Europe. Chacun est calibré et testé dans notre usine. Des composants et éléments de transmetteur de la plus haute qualité sont utilisés. Cela à son tour assure la précision et la stabilité à long terme de cet appareil CVC. Le boîtier du capteur offre un degré de protection IP30 contre la pénétration de l'humidité et de la poussière. Il peut être monté sur un mur ou une surface plane à l'intérieur. Pour garantir des performances optimales, il doit être protégé de la lumière directe du soleil.
