Transmetteur pression différentielle -125 à 125 Pa, VCC
Description du produit
Ce dispositif mesure la pression différentielle dans une plage de -125 à +125 Pa. En plus de la pression, il peut tout de même mesurer le débit volumique d'air ou la vitesse de l'air.
L'appareil fonctionne sur une alimentation 24 VDC. Les données mesurées sont disponibles via deux sorties différentes : une sortie analogique simple et la communication Modbus RTU. La sortie analogique est réglable et peut être configurée en 0-10 VDC, 0-20 mA, ou 0-100% PWM.
Pour une surveillance facile du statut, le dispositif comporte quatre indicateurs LED qui affichent le statut du transmetteur et les lectures actuelles. Tous les réglages, y compris la plage de pression différentielle, sont entièrement ajustables via Modbus RTU.
Spécifications et descriptions supplémentaires
Que mesure le transmetteur et que peut-il calculer ?

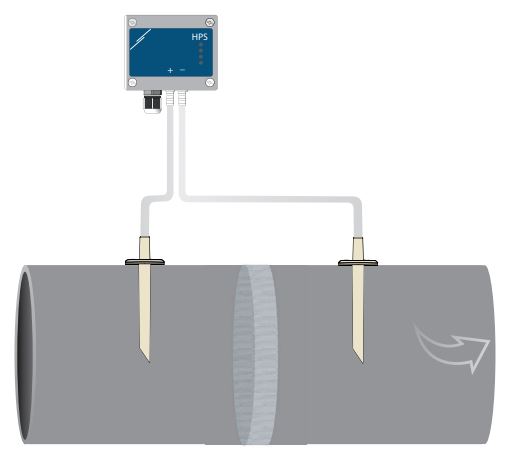

Ce transmetteur mesure la pression différentielle [Pa]. À la base de cette mesure, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peuvent être calculés. Afin de calculer le débit volumique d'air basé sur le facteur K du ventilateur, utilisez le kit de connexion de type PSET-PVC-200 ou bien PSET-QF-200. Ce kit de connexion optionnel peut également être utilisé afin de mesurer la pression différentielle. Pour calculer le débit volumique d'air basé sur la section transversale du conduit [cm²] ou la vitesse de l'air [m/s], utilisez le kit de connexion optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Ce transmetteur mesure la pression différentielle [Pa]. À la base de cette mesure, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peuvent être calculés. Afin de calculer le débit volumique d'air basé sur le facteur K du ventilateur, utilisez le kit de connexion de type PSET-PVC-200 ou bien PSET-QF-200. Ce kit de connexion optionnel peut également être utilisé afin de mesurer la pression différentielle. Pour calculer le débit volumique d'air basé sur la section transversale du conduit [cm²] ou la vitesse de l'air [m/s], utilisez le kit de connexion optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Comment le transmetteur indique-t-il visuellement le statut et les valeurs ?
Ce transmetteur de pression offre une claire indication visuelle du niveau de pression différentielle via les LED verte, jaune et rouge. La LED verte indique que le niveau de pression est dans la plage de consigne. Quand le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. Le rouge indique que la pression différentielle est hors plage. Les LED peuvent également indiquer le statut du débit volumique d'air ou de la vitesse de l'air. La deuxième LED verte indique le statut du transmetteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont activées.
Quelles sont les caractéristiques et les réglages de la sortie du transmetteur ?
Ce transmetteur dispose d'une sortie analogique. Elle transmet la pression différentielle, le débit volumique d'air ou bien la vitesse de l'air mesurés de manière proportionnelle. La plage par défaut de ce transmetteur est de -125 à +125 Pa. Par défaut, la sortie transmet 0 V à -125 Pa et 10 V à +125 Pa. Cette plage, le type de sortie et tous les autres réglages peuvent être ajustés via Modbus RTU. Le type de sortie peut être tout de même ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM.
Quelles sont les exigences d'alimentation électrique et de câblage du transmetteur ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ils suppriment le besoin de maintenance de routine et assurent un contact fiable pour les fils pleins ou multibrins. La tension d'alimentation est de 24 VDC. Les bornes de terre de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela veut dire qu'un câble à 4 fils est requis afin de connecter ce transmetteur. La plupart des alimentations 24 VDC proposent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques de qualité et de durabilité du transmetteur ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriquées en Aluminium. Le boîtier du transmetteur bénéficie d'une protection IP65 contre la pénétration de la saleté et de l'eau. Le transmetteur peut bien être monté sur un mur.
Quelles sont les applications typiques de ce transmetteur ?
Une domaine d'application typique pour les transmetteurs de pression différentielle de cette plage, c'est bien la surveillance de la sous-pression ou de la surpression dans les cages d'escalier ou les salles blanches. A titre d'exemple, en créant une surpression constante dans la cage d'escalier, celle-ci reste exempte de fumée en cas d'incendie.
