Transmetteur pression différentielle 0-4000 Pa, VCC
Description du produit
La série HPS mesure la pression différentielle (Pa), le débit volumique (m³ / h) ou la vitesse de l'air (m / s) dans les applications CVC. La lecture de la vitesse de l'air est disponible en connectant un ensemble de connexion de tube de Pitot externe (PSET-PTx-200). Les quatre indicateurs LED fournissent une indication visuelle claire de l'état du transmetteur et des valeurs mesurées. La sortie analogique (0-10 VCC / 0-20 mA / 0-100% PWM) et la communication Modbus RTU les rendent compatibles avec la plupart des installations CVC. La série HPS est équipée d'un transducteur de pression différentielle à haute résolution entièrement numérique. Ils peuvent être utilisés pour surveiller la pression différentielle sur un filtre à air afin de générer une alerte en cas de pollution du filtre. Ils peuvent surveiller le débit volumique pour garantir l'apport d'air frais. Une autre application typique consiste à surveiller la vitesse de l'air dans les conduits. La plage de pression différentielle et tous les autres paramètres peuvent être ajustés via Modbus RTU. Tension d'alimentation: 18-34 VCC. Il peut être utilisé dans la plage de 0 à 4.000 Pa.
Spécifications et descriptions supplémentaires

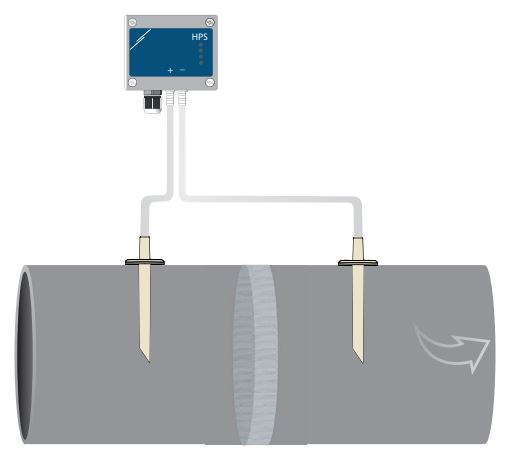

Surveiller l’apport d'air frais ?
Ce transmetteur de pression différentielle peut être utilisé pour surveiller le débit d'air et l’apport d’air frais. Il peut également être utilisé pour surveiller l'état des filtres à air. Lorsque le filtre est pollué, la pression différentielle sur le filtre augmente. En combinaison avec une passerelle Internet, il est possible de recevoir des alertes lorsque des filtres sont obstrués.
Pression différentielle, débit volumique ou vitesse de l'air ?
Sur la base de la mesure de la pression différentielle [Pa], le débit d'air [m³ / h] ou la vitesse de l'air [m / s] peuvent être calculés. Pour calculer le débit d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement de type PSET-PVC-200 ou PSET-QF-200. Pour calculer le débit d'air en fonction de la section du conduit [cm²] ou de la vitesse de l'air [m / s], utilisez le kit de raccordement type PSET-PTS-200 ou PSET-PTL-200.
Sur la base de la mesure de la pression différentielle [Pa], le débit d'air [m³ / h] ou la vitesse de l'air [m / s] peuvent être calculés. Pour calculer le débit d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement de type PSET-PVC-200 ou PSET-QF-200. Pour calculer le débit d'air en fonction de la section du conduit [cm²] ou de la vitesse de l'air [m / s], utilisez le kit de raccordement type PSET-PTS-200 ou PSET-PTL-200.
Indication visuelle à LED
Ce transmetteur de pression différentielle dispose d’une indication claire et visuelle du niveau de la pression différentielle via des LED (verte, jaune et rouge). La LED verte indique que le niveau de la pression est dans la plage sélectionnée. Lorsque le niveau de la pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge allumée signifie que la pression différentielle est hors de la plage. Les LED peuvent également indiquer l'état du débit d'air ou de la vitesse de l'air.
Ce transmetteur de pression différentielle dispose d’une indication claire et visuelle du niveau de la pression différentielle via des LED (verte, jaune et rouge). La LED verte indique que le niveau de la pression est dans la plage sélectionnée. Lorsque le niveau de la pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge allumée signifie que la pression différentielle est hors de la plage. Les LED peuvent également indiquer l'état du débit d'air ou de la vitesse de l'air.
Facile à connecter !
Les borniers à cage à ressort réduisent le temps de câblage et d'installation. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils pleins ou toronnés.
Les borniers à cage à ressort réduisent le temps de câblage et d'installation. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils pleins ou toronnés.
Comment ça marche ?
Ce transmetteur dispose d’une sortie analogique. Le niveau de la sortie est proportionnellement à la pression différentielle, le débit d'air ou la vitesse de l'air mesurées. La plage par défaut de ce transmetteur est de 0 à 4000 Pa. Par défaut, la sortie transmet 0 VCC à 0 Pa et 10 VCC à 4000 Pa.
Communication Modbus RTU
La valeur mesurée est également disponible via la communication Modbus RTU. Les paramètres par défaut de ce transmetteur conviendront à la plupart des applications. Si nécessaire, ces paramètres peuvent être modifiés via Modbus RTU. Un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils: 0-10 VCC / 0-20 mA / 0-100% PWM. La plage de pression, la plage d'alerte, etc. sont également réglables via Modbus RTU. Le fichier des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
Ce transmetteur dispose d’une sortie analogique. Le niveau de la sortie est proportionnellement à la pression différentielle, le débit d'air ou la vitesse de l'air mesurées. La plage par défaut de ce transmetteur est de 0 à 4000 Pa. Par défaut, la sortie transmet 0 VCC à 0 Pa et 10 VCC à 4000 Pa.
Communication Modbus RTU
La valeur mesurée est également disponible via la communication Modbus RTU. Les paramètres par défaut de ce transmetteur conviendront à la plupart des applications. Si nécessaire, ces paramètres peuvent être modifiés via Modbus RTU. Un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils: 0-10 VCC / 0-20 mA / 0-100% PWM. La plage de pression, la plage d'alerte, etc. sont également réglables via Modbus RTU. Le fichier des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
