Transmetteur pression différentielle 0-4.000 Pa | écran, VCC | VCA
Description du produit
Ce transmetteur mesure la pression différentielle dans une plage de 0 à 4 000 Pa. Il peut également mesurer le débit volumique d'air et, à l'aide d'un tube de Pitot optionnel (tel que le PSET-PTS-200), la vitesse de l'air.
Un afficheur LED à 7 segments et quatre voyants LED supplémentaires offrent une lecture visuelle claire ainsi qu’un retour d’état précis. Le transmetteur fonctionne sur une alimentation flexible de 24 VAC ou 24 VDC.
Les valeurs mesurées sont accessibles via la sortie analogique et via la communication Modbus RTU.
Le type de sortie analogique est sélectionnable, et tous les réglages, y compris la plage de pression, sont entièrement ajustables via Modbus RTU.
Ce dispositif est couramment utilisé afin de surveiller le débit volumique d'air et de garantir l'alimentation appropriée en air frais.
Spécifications et descriptions supplémentaires
Que mesure le transmetteur et que peut-il calculer ?

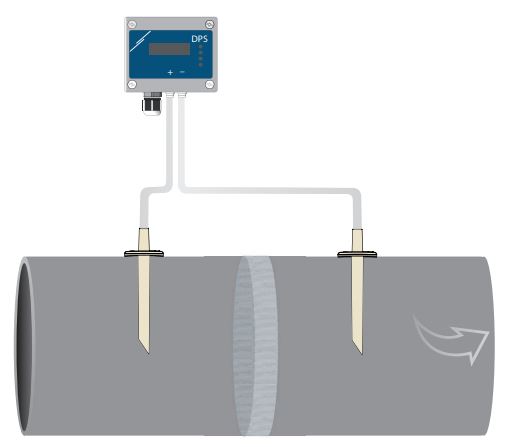

Ce transmetteur mesure la pression différentielle [Pa]. À partir de cette mesure, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peuvent être calculés. Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, utilisez le kit de connexion optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de connexion peut également être utilisé pour mesurer la pression différentielle. Afin de calculer le débit volumique d'air à la base de la section transversale du conduit [cm²] ou la vitesse de l'air [m/s], utilisez le kit de connexion optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Ce transmetteur mesure la pression différentielle [Pa]. À partir de cette mesure, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peuvent être calculés. Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, utilisez le kit de connexion optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de connexion peut également être utilisé pour mesurer la pression différentielle. Afin de calculer le débit volumique d'air à la base de la section transversale du conduit [cm²] ou la vitesse de l'air [m/s], utilisez le kit de connexion optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Comment le transmetteur fournit-il un retour visuel ?
L'affichage LED à 7 segments visualise la pression, le débit volumique ou la vitesse de l'air mesurés. De plus, les LED verte, jaune et rouge offrent une indication visuelle de la valeur mesurée. La LED verte indique que le niveau de pression est dans la plage de consigne. Quand le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge signifie que la pression différentielle est hors plage. Les LED peuvent également indiquer le statut du débit volumique d'air ou de la vitesse de l'air. La deuxième LED verte indique le statut du transmetteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont activées.
Quelles sont les options de sortie du transmetteur et comment sont-elles configurées ?
Ce transmetteur dispose d'une sortie analogique. Elle transmet la pression différentielle, le débit volumique d'air ou la vitesse de l'air mesurés de manière proportionnelle. La plage par défaut de ce transmetteur est de 0 à 4 000 Pa. Par défaut, la sortie transmet 0 V à 0 Pa et 10 V à 4 000 Pa. Cette plage, le type de sortie et tous les autres réglages peuvent être ajustés via Modbus RTU. Le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM.
Quels sont les détails concernant l'alimentation électrique et le câblage?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ce type de bornier élimine le besoin de maintenance de routine et assure un contact fiable pour les fils monobrins ou multibrins. Ce transmetteur peut être alimenté en 24 VDC ou en 24 VAC. Il est conçu pour une connexion à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Veuillez vous assurer de ne pas connecter cette masse commune à d'autres dispositifs alimentés par une tension DC.
Quelles sont les caractéristiques physiques et de durabilité du transmetteur ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les buses de raccordement de pression sont fabriquées en Aluminium. Le boîtier du transmetteur bénéficie d'une protection IP65 contre la pénétration de la saleté et de l'eau. Ce transmetteur peut être installé en fixation murale.
