Transmetteur pression différentielle 0-10 kPa, VCC
Description du produit
Ce transmetteur mesure principalement la pression différentielle dans une plage de 0 à 10 000 Pa. Tout de même, il peut également être utilisé afin de mesurer le débit volumique d'air ou la vitesse de l'air.
Il fonctionne sur une tension d'alimentation 24 VDC. Les valeurs mesurées sont disponibles via une sortie analogique unique et via la communication Modbus RTU. La sortie analogique est sélectionnable et peut être configurée pour 0-10 VDC, 0-20 mA, ou 0-100% PWM.
Quatre indicateurs LED fournissent un affichage visuel du statut du transmetteur et des valeurs mesurées. La plage de pression différentielle et tous les autres réglages sont entièrement ajustables via Modbus RTU.
Spécifications et descriptions supplémentaires
Que mesure le capteur et que peut-il calculer ?

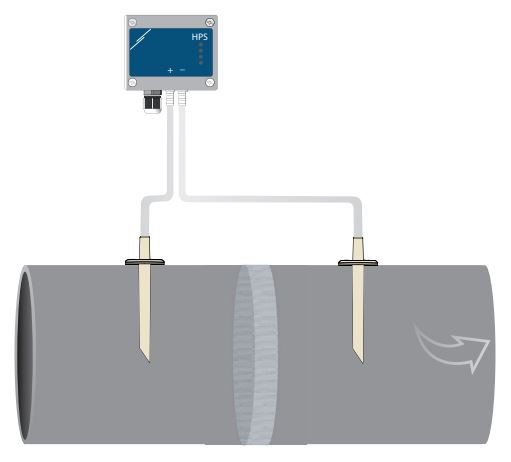

Ce transmetteur mesure la pression différentielle [Pa]. À partir de cette mesure, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peuvent être calculés. Afin de calculer le débit volumique d'air basé sur le facteur K du ventilateur, utilisez le kit de connexion optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de connexion optionnel peut également être utilisé pour mesurer la pression différentielle. Afin de calculer le débit volumique d'air basé sur la section transversale du conduit [cm²] ou la vitesse de l'air [m/s], utilisez le kit de connexion optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Comment le transmetteur fournit-il un statut visuel ?
Ce transmetteur de pression offre une indication visuelle claire du niveau de pression différentielle via les LED verte, jaune et rouge. La LED verte indique que le niveau de pression est dans la plage de consigne. Lorsque le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge indique que la pression différentielle est hors plage. Les LED peuvent également indiquer le statut du débit volumique d'air ou de la vitesse de l'air. La deuxième LED verte indique le statut du transmetteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont activées.
Quelles sont les caractéristiques de sortie du transmetteur et comment sont-elles configurées ?
Ce transmetteur dispose d'une sortie analogique. Elle transmet la pression différentielle, le débit volumique d'air ou la vitesse de l'air mesurés de manière proportionnelle. La plage par défaut de ce transmetteur est de 0 à 10 kPa. De manière automatique, la sortie transmet 0 V à 0 Pa et 10 V à 10 kPa. Cette plage, le type de sortie et tous les autres réglages peuvent être ajustés via Modbus RTU. Le type de sortie peut être réglé via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM.
Quelles sont les exigences d'alimentation électrique et de câblage ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils monobrins ou multibrins. La tension d'alimentation est de 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela veut dire qu'un câble à 4 fils est requis pour connecter ce transmetteur. La plupart des alimentations 24 VDC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques de qualité et de durabilité du transmetteur ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriquées en Aluminium. Le boîtier du transmetteur bénéficie d'une protection IP65 contre la pénétration de la saleté et de l'eau. Ce transmetteur peut être monté sur un mur.
