Transmetteur pression différentielle 0-10 kPa | écran, VCC | VCA
Description du produit
Ce transmetteur de pression différentielle mesure dans une plage de 0 à 10 000 Pa. Il peut également mesurer le débit volumique d'air et, quand il est combiné à un tube de Pitot optionnel (tel que le PSET-PTS-200), la vitesse de l'air.
Le dispositif dispose d'un affichage LED à 7 segments pour des lectures visuelles claires et quatre indicateurs LED supplémentaires qui offrent une lecture visuelle claire ainsi qu’un retour d’état précis. Il fonctionne sur une alimentation 24 VDC.
Les valeurs mesurées sont accessibles via la sortie analogique et via la communication Modbus RTU.
Le type de sortie est sélectionnable, et tous les réglages, y compris la plage de pression, sont entièrement ajustables via Modbus RTU.

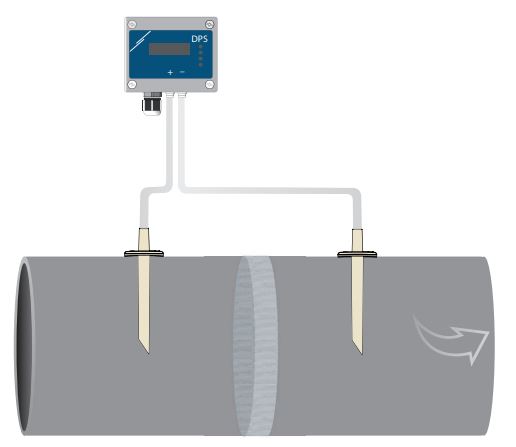

Ce transmetteur est généralement utilisé afin de surveiller le débit volumique d'air et de garantir l'alimentation appropriées en air frais.
Spécifications et descriptions supplémentaires
Que peut mesurer et calculer ce transmetteur ?
Ce transmetteur mesure la pression différentielle [Pa]. Sur la base de cette mesure, le débit volumique d'air [m³/hr] ou la vitesse de l'air [m/s] peut être calculé. Afin de calculer le débit volumique d'air en fonction du facteur K du ventilateur, utilisez le kit de raccordement optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour mesurer la pression différentielle. Afin de calculer le débit volumique d'air en fonction de la section transversale de la gaine [cm²] ou de la vitesse de l'air [m/s], utilisez le kit de raccordement optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Comment le Transmetteur Fournit-il un Retour Visuel ?
En effet, l'afficheur LED à 7 segments visualise la pression, le débit volumique ou la vitesse de l'air mesurés. De plus, les LED verte, jaune et rouge offrent une indication visuelle de la valeur mesurée. La LED verte indique que le niveau de pression est dans la plage de consigne. Lorsque le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge signifie que la pression différentielle est hors plage. Les LED peuvent également indiquer l'état du débit volumique d'air ou de la vitesse de l'air. La seconde LED verte indique le statut du transmetteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont opérationnelles.
Quelles sont les options de sortie de ce transmetteur et comment sont-elles configurées ?
Ce transmetteur dispose d'une sortie analogique. Elle transmet la pression différentielle, le débit volumique d'air ou la vitesse de l'air mesurés de manière proportionnelle. La plage par défaut de ce transmetteur est de 0 à 10.000 Pa. Par défaut, la sortie transmet 0 V à 0 Pa et 10 V à 10.000 Pa. Cette plage, le type de sortie et tous les autres réglages peuvent être ajustés via Modbus RTU. Le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM.
Quels sont les détails de l'alimentation électrique et du câblage ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être raccordées via le bornier à ressort. Ce type de bornier élimine le besoin d'entretien régulier et assure un contact fiable pour les fils rigides ou multibrins. Ce transmetteur peut être alimenté en 24 VDC ou en 24 VAC. Il est conçu pour un raccordement à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Veuillez vous assurer de ne pas raccorder cette masse commune à d'autres appareils qui sont alimentés par une tension continue (DC).
Quelles sont les caractéristiques physiques et de durabilité de ce transmetteur ?
Le boîtier est fabriqué en plastique r-ABS V0 (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur bénéficie d'un indice de protection IP65 contre la pénétration de la poussière et de l'eau. Ce transmetteur peut être monté au mur.
