Transmetteur encastré CO2 | sortie simple, VCC
Description du produit
Ce transmetteurs intelligent mesure la température, l'humidité, le CO2 et la lumière ambiante.
Mesure et Contrôle : Il assure la gestion du ventilateur/clapet avec une seule sortie 0-10V. Il est bien possible de sélectionner les plages et contrôler la vitesse du ventilateur en fonction de la température, de l'humidité relative et du CO2. La ventilation peut être ajustée à l'aide d'un capteur de lumière ambiante (avec des niveaux réglables).
Alimentation et Connectivité : Il fonctionne sur 24 V CC et se connecte via des borniers à ressort.
Communication et Personnalisation : Toutes les données et tous les paramètres sont accessibles via Modbus RTU (RS485). Le micrologiciel est modifiable (via bootloader).
Il dispose d'un capteur de CO2 remplaçable et l'intensité de la lumière LED est réglable.
Montage : Il convient pour un montage en surface ou un montage encastré.
Spécifications et descriptions supplémentaires
Comment les capteurs de CO2 indiquent-ils la qualité de l'air intérieur et quels paramètres mesurent-ils ?
Le dioxyde de carbone, ou CO2, est créé par la respiration. Partant de ce fait, la concentration de CO2 sert comme un indicateur fiable du niveau d'occupation et d'activité d'une pièce. Les capteurs de CO2 sont utilisés dans de nombreuses applications comme indicateur des besoins en ventilation. La LED verte, jaune et rouge de ce régulateur de capteur CVC fournit une indication visuelle claire du niveau de CO2. La LED verte indique que l'apport d'air frais est suffisant et que le niveau de CO2 est dans les limites. La LED jaune s'allume lorsque le niveau de CO2 atteint la plage d'alerte. Le rouge indique soit un niveau de CO2 hors limites, soit un apport d'air frais insuffisant. Le Modbus RTU permet d'accéder à la température, à l'humidité relative, au CO2, au point de rosée et au niveau de lumière ambiante mesurés. Les capteurs photoacoustiques sont très sensibles et spécifiques, ce qui les rend utiles en termes de la détection de divers gaz, tels que les polluants, les gaz traces et les composés organiques volatils. L'objectif de l'utilisation de longueurs d'onde infrarouges spécifiques qui correspondent aux lignes d'absorption du CO2, c'est d'assurer que les interférences provenant d'autres gaz sont minimisées.
Quels appareils la sortie du capteur contrôle-t-elle, et comment fonctionne-t-elle ?

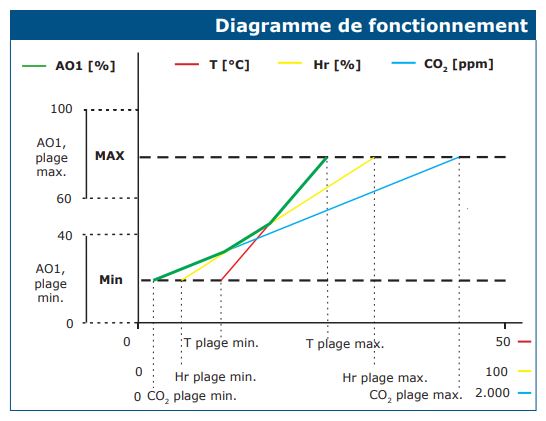

La sortie de ce capteur peut piloter un servomoteur de clapet, un régulateur de vitesse de ventilateur AC ou un ventilateur EC. La valeur de sortie change en proportion de la température, de l'humidité et de la concentration de CO2 mesurées. Le capteur accélérera le ventilateur ou ouvrira le clapet si plus d'air frais est nécessaire.
La sortie de ce capteur peut piloter un servomoteur de clapet, un régulateur de vitesse de ventilateur AC ou un ventilateur EC. La valeur de sortie change en proportion de la température, de l'humidité et de la concentration de CO2 mesurées. Le capteur accélérera le ventilateur ou ouvrira le clapet si plus d'air frais est nécessaire.
Quelles sont les exigences d'alimentation et de câblage du capteur ?
Les borniers à cage à ressort raccourcissent le temp d'installation et de câblage. Ils garantissent un contact fiable pour les fils solides ou multibrins et éliminent le besoin de maintenance de routine. La tension d'alimentation est de 24 V CC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Par conséquent, un câble à 4 fils est nécessaire pour connecter ce capteur. La plupart des alimentations 24 V CC proposent une protection contre les surcharges, les courts-circuits et les surtensions. L'utilisation d'une tension d'alimentation de 24 V CC augmente la sécurité et la fiabilité de votre installation.
Les borniers à cage à ressort raccourcissent le temp d'installation et de câblage. Ils garantissent un contact fiable pour les fils solides ou multibrins et éliminent le besoin de maintenance de routine. La tension d'alimentation est de 24 V CC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Par conséquent, un câble à 4 fils est nécessaire pour connecter ce capteur. La plupart des alimentations 24 V CC proposent une protection contre les surcharges, les courts-circuits et les surtensions. L'utilisation d'une tension d'alimentation de 24 V CC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques de protection et de montage du boîtier du capteur ?
Le boîtier offre une protection IP30 contre la pénétration de l'humidité et de la poussière. Il prend en charge le montage encastré ou le montage en surface. Il doit être protégé de la lumière directe du soleil pour garantir des performances optimales. Ce capteur peut être installé dans une boîte de montage mural européenne standard ou sur un mur plat. Lorsqu'il est monté encastré, seule la plaque frontale sera visible sur le mur.
Le boîtier offre une protection IP30 contre la pénétration de l'humidité et de la poussière. Il prend en charge le montage encastré ou le montage en surface. Il doit être protégé de la lumière directe du soleil pour garantir des performances optimales. Ce capteur peut être installé dans une boîte de montage mural européenne standard ou sur un mur plat. Lorsqu'il est monté encastré, seule la plaque frontale sera visible sur le mur.
Quelles sont les options de configuration et de personnalisation du capteur ?
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. De toute façon, si nécessaire, ils peuvent être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VCC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU. L'intensité lumineuse des LED utilisées pour l'indication d'état est réglable et donne la possibilité de choisir de désactiver une ou plusieurs valeurs de mesure. Le plan des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. De toute façon, si nécessaire, ils peuvent être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VCC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU. L'intensité lumineuse des LED utilisées pour l'indication d'état est réglable et donne la possibilité de choisir de désactiver une ou plusieurs valeurs de mesure. Le plan des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Comment fonctionne l'algorithme d'auto-étalonnage à logique ABC ?
Par défaut, l'algorithme d'auto-étalonnage à logique ABC est activé. Cet algorithme est destiné à être utilisé dans des situations où les niveaux de CO2 chutent aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Après 25 heures de fonctionnement continu tout en étant exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2, le capteur atteindra sa précision opérationnelle.
Par défaut, l'algorithme d'auto-étalonnage à logique ABC est activé. Cet algorithme est destiné à être utilisé dans des situations où les niveaux de CO2 chutent aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Après 25 heures de fonctionnement continu tout en étant exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2, le capteur atteindra sa précision opérationnelle.
