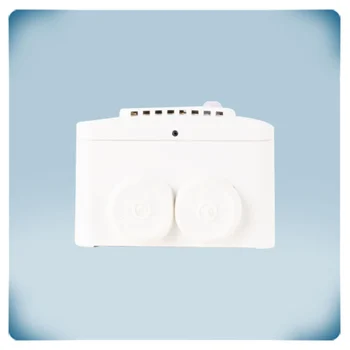

Transmetteur encastré CO2 | sortie simple, VCA | VCC
Description du produit
Ce transmetteur mesure la température, l'humidité, le CO2 et la lumière ambiante.
Mesure et Contrôle : Il permet la gestion du ventilateur/clapet avec une seule sortie 0-10V. Il est possible de sélectionner les plages et de contrôler la vitesse du ventilateur en fonction de la température, de l'humidité relative et du CO2. La ventilation elle-même peut être ajustée en utilisant un capteur de lumière ambiante (avec des niveaux réglables).
Le capteur de CO2 est remplaçable.
Alimentation et Connectivité : Il fonctionne sur 24 V CC et se connecte via des borniers à ressort.
Communication et Personnalisation : Toutes les données et tous les paramètres sont accessibles via Modbus RTU (RS485). Le micrologiciel est modifiable (via bootloader), et l'intensité de la lumière LED est réglable.
Montage : Il convient pour un montage en surface ou un montage encastré.
Spécifications et descriptions supplémentaires
Pourquoi la concentration de CO2 est-elle un indicateur clé de la qualité de l'air intérieur et quels paramètres ce capteur mesure-t-il ?
Comment la sortie du capteur contrôle-t-elle les systèmes de ventilation ?

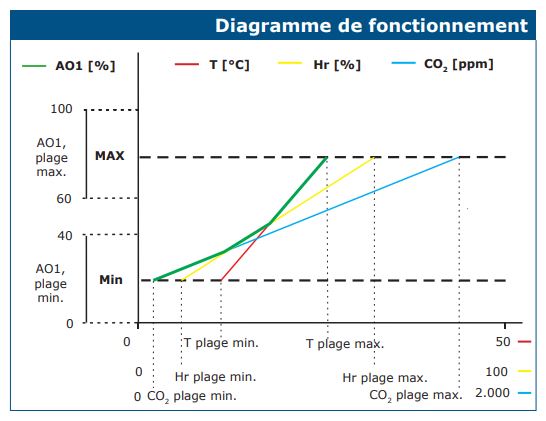

La sortie de ce capteur peut contrôler un servomoteur de clapet, un régulateur de vitesse de ventilateur AC ou un ventilateur EC. La valeur de sortie change en proportion de la température, de l'humidité et de la concentration de CO2 mesurées. Le capteur accélérera le ventilateur ou ouvrira le clapet si plus d'air frais est nécessaire.

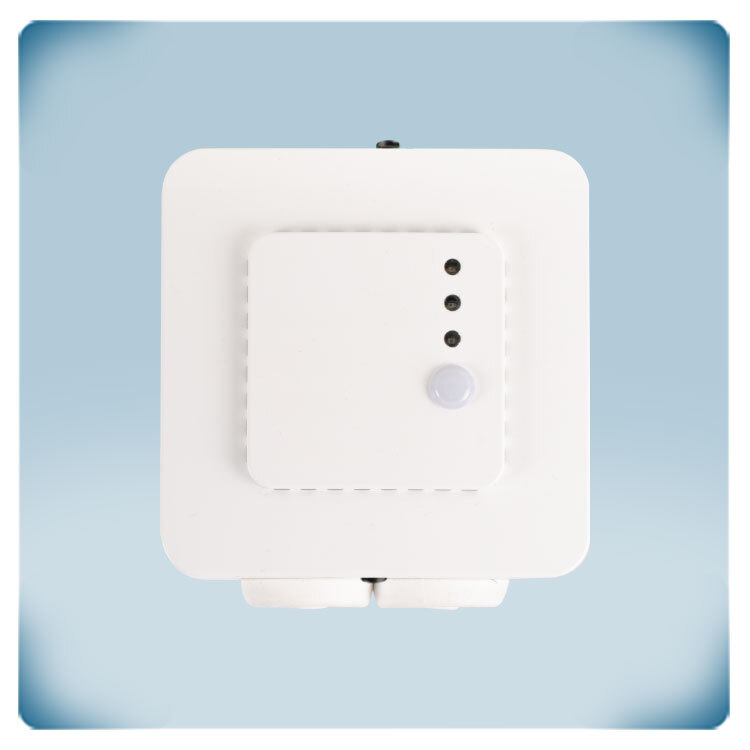

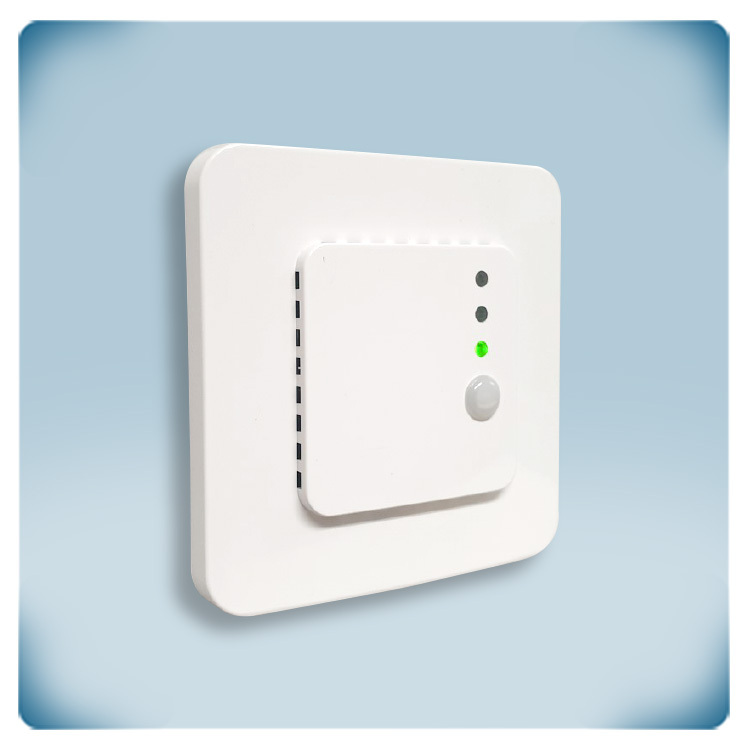

Le dioxyde de carbone, ou CO2, est créé par la respiration. C'est bien la raison pour laquelle, la concentration de CO2 sert d'indicateur fiable du niveau d'occupation et d'activité d'une pièce. Les capteurs de CO2 sont utilisés dans de nombreuses applications comme indicateur des besoins en ventilation. Les trois LED — verte, jaune et rouge — de ce régulateur de capteur CVC fournissent une indication visuelle distincte du niveau de CO2. La LED verte indique qu'il y a un apport d'air frais suffisant et que le niveau de CO2 est dans les limites. La LED jaune s'allume lorsque le niveau de CO2 atteint la plage d'alerte. Le rouge indique soit un niveau de CO2 hors limites, soit un apport d'air frais insuffisant. Le Modbus RTU permet d'accéder à la température mesurée, à l'humidité relative, au CO2, au point de rosée et au niveau de lumière ambiante. Les capteurs photoacoustiques sont hautement sensibles et spécifiques, ce qui les rend utiles pour la détection de divers gaz, tels que les polluants, les gaz traces et les composés organiques volatils. L'utilisation de longueurs d'onde infrarouges spécifiques qui correspondent aux lignes d'absorption du CO2 garantit que les interférences provenant d'autres gaz sont minimisées.
Comment la sortie du capteur contrôle-t-elle les systèmes de ventilation ?
La sortie de ce capteur peut contrôler un servomoteur de clapet, un régulateur de vitesse de ventilateur AC ou un ventilateur EC. La valeur de sortie change en proportion de la température, de l'humidité et de la concentration de CO2 mesurées. Le capteur accélérera le ventilateur ou ouvrira le clapet si plus d'air frais est nécessaire.
Quelles sont les exigences d'alimentation et de câblage du capteur ?

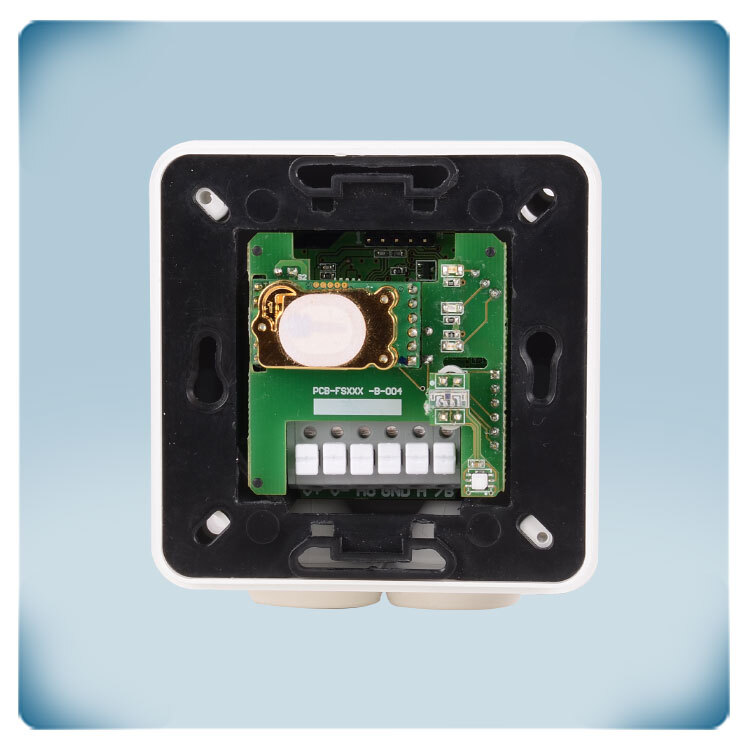

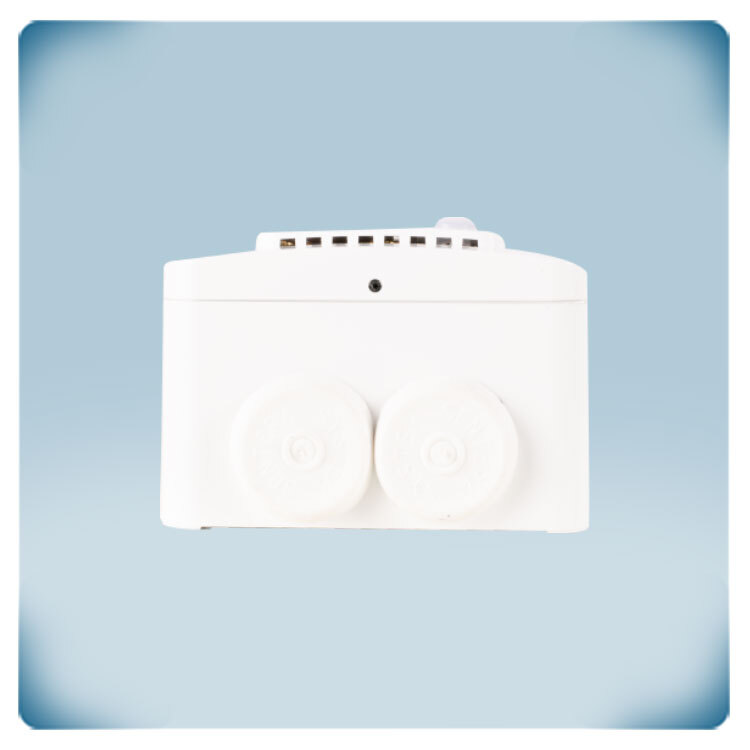

Les borniers à cage à ressort simplifient le câblage et l'installation. Ils éliminent le besoin de maintenance de routine et assurent un contact fiable pour les fils solides ou multibrins. Ce capteur peut être alimenté soit en 24 V CC soit en 24 V CA. Il est conçu pour un raccordement à trois fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension CC.
Les borniers à cage à ressort simplifient le câblage et l'installation. Ils éliminent le besoin de maintenance de routine et assurent un contact fiable pour les fils solides ou multibrins. Ce capteur peut être alimenté soit en 24 V CC soit en 24 V CA. Il est conçu pour un raccordement à trois fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension CC.
Quelles sont les caractéristiques de protection et de montage du boîtier ?

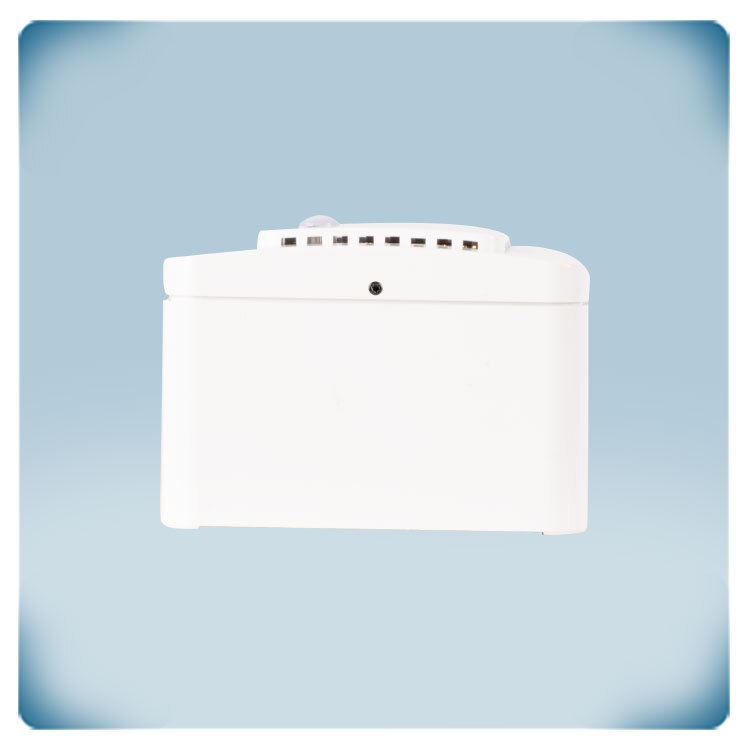

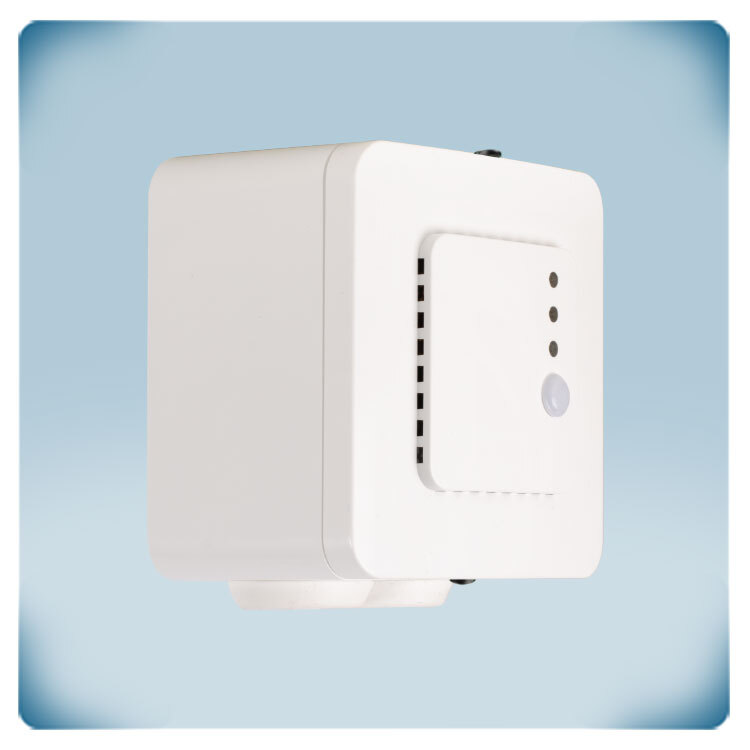

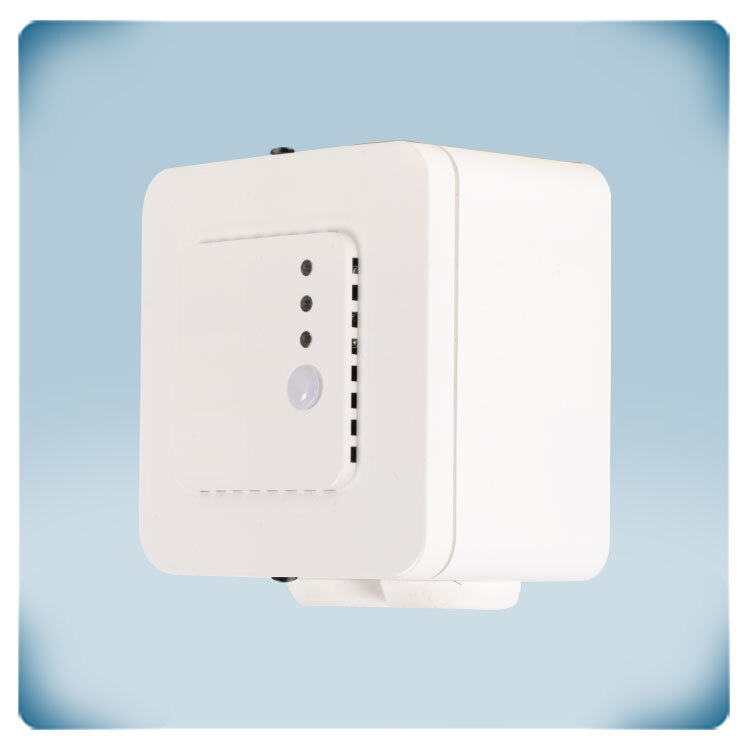

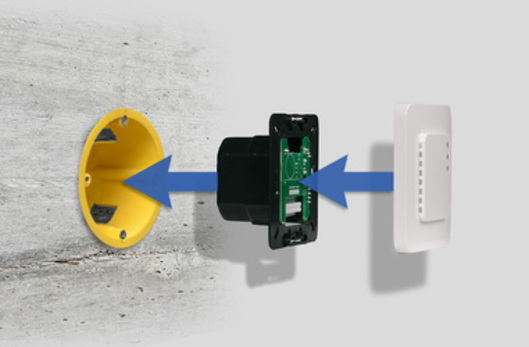

Le boîtier bénéficie d'une protection IP30 contre la pénétration de l'humidité et de la poussière. Il prend en charge le montage encastré ou le montage en surface. Il doit être protégé de la lumière directe du soleil pour garantir des performances optimales. Ce capteur peut être installé dans une boîte de montage mural européenne standard ou sur un mur plat. Lorsqu'il est monté encastré, seule la plaque frontale sera visible sur le mur.
Le boîtier bénéficie d'une protection IP30 contre la pénétration de l'humidité et de la poussière. Il prend en charge le montage encastré ou le montage en surface. Il doit être protégé de la lumière directe du soleil pour garantir des performances optimales. Ce capteur peut être installé dans une boîte de montage mural européenne standard ou sur un mur plat. Lorsqu'il est monté encastré, seule la plaque frontale sera visible sur le mur.
Quelles sont les options de configuration et de personnalisation du capteur ?
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. Cependant, ils peuvent également être ajustés via les registres Modbus respectifs si nécessaire. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VCC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU. L'intensité lumineuse des LED utilisées pour l'indication d'état est réglable et donne la possibilité de choisir de désactiver une ou plusieurs valeurs de mesure. Le plan des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. Cependant, ils peuvent également être ajustés via les registres Modbus respectifs si nécessaire. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VCC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU. L'intensité lumineuse des LED utilisées pour l'indication d'état est réglable et donne la possibilité de choisir de désactiver une ou plusieurs valeurs de mesure. Le plan des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Comment fonctionne l'algorithme d'auto-étalonnage à logique ABC ?
Par défaut, l'algorithme d'auto-étalonnage à logique ABC est activé. Cet algorithme est destiné à être utilisé dans des situations où les niveaux de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Après 25 heures de fonctionnement continu tout en étant exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2, le capteur atteindra sa précision opérationnelle.
Par défaut, l'algorithme d'auto-étalonnage à logique ABC est activé. Cet algorithme est destiné à être utilisé dans des situations où les niveaux de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Après 25 heures de fonctionnement continu tout en étant exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2, le capteur atteindra sa précision opérationnelle.
