Déclaration CE
Transmetteur de pièce de qualité air | sortie simple, VCC
Description du produit
Ce transmetteur d'ambiance est un appareil polyvalent qui mesure la température, l'humidité relative, la qualité de l'air (COVT) et la lumière ambiante. Son algorithme intégré utilise ces mesures pour contrôler une sortie unique, capable de gérer un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet.
Le signal de sortie est ajustable à différents types, avec une valeur par défaut de 0-10 V. Il fonctionne avec une alimentation de 24 V CC et utilise Modbus RTU pour toutes les données et paramètres, qui peuvent être facilement personnalisés, y compris l'intensité lumineuse des DEL d'état.
L'élément du capteur de COVT est remplaçable et assure une utilisation à long terme. Le capteur de lumière ambiante peut également être utilisé pour contrôler le système de ventilation en fonction de l'occupation de la pièce.
Spécifications et descriptions supplémentaires

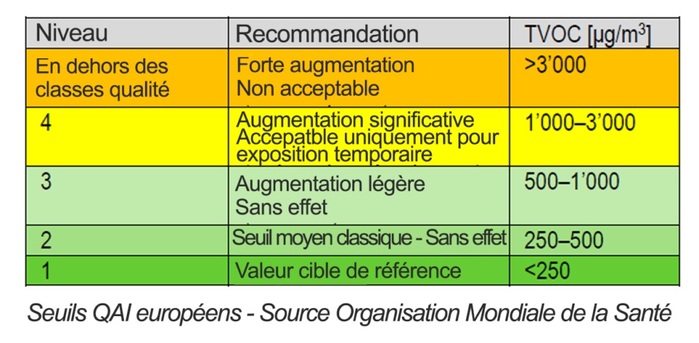

Qu'est-ce que le COVT et comment le capteur indique-t-il la qualité de l'air ?
Les COVT ou bien Composés Organiques Volatils Totaux s'évaporent de substances telles que les produits de nettoyage, les adhésifs, les peintures, etc. Les COVT sont également émis par les humains et les animaux. C'est pourquoi un capteur de COVT fournit une bonne image globale de la qualité de l'air. Les capteurs de COVT sont le meilleur choix pour contrôler un système de ventilation dans des environnements résidentiels. Ce transmetteur CVC offre une indication visuelle claire de la qualité de l'air via les LED verte, jaune et rouge. La LED verte indique que le niveau de COVT est dans les limites — l'apport d'air frais est suffisant. Lorsque le niveau de COVT entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie : COVT hors limites ou apport d'air frais insuffisant. La température mesurée, l'humidité relative, le COVT et le niveau de lumière ambiante sont disponibles via la communication Modbus RTU.
Les COVT ou bien Composés Organiques Volatils Totaux s'évaporent de substances telles que les produits de nettoyage, les adhésifs, les peintures, etc. Les COVT sont également émis par les humains et les animaux. C'est pourquoi un capteur de COVT fournit une bonne image globale de la qualité de l'air. Les capteurs de COVT sont le meilleur choix pour contrôler un système de ventilation dans des environnements résidentiels. Ce transmetteur CVC offre une indication visuelle claire de la qualité de l'air via les LED verte, jaune et rouge. La LED verte indique que le niveau de COVT est dans les limites — l'apport d'air frais est suffisant. Lorsque le niveau de COVT entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie : COVT hors limites ou apport d'air frais insuffisant. La température mesurée, l'humidité relative, le COVT et le niveau de lumière ambiante sont disponibles via la communication Modbus RTU.
Quelles valeurs le capteur mesure-t-il et comment contrôle-t-il le système CVC ?

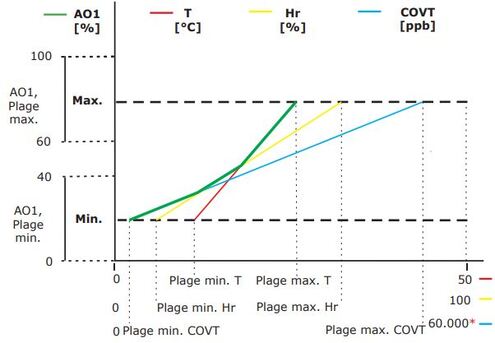

Ce capteur mesure la température, l'humidité relative et la qualité de l'air (COVT). Il possède une seule sortie analogique. L'algorithme du capteur régule la valeur de sortie pour maintenir les valeurs mesurées dans les limites. La sortie de ce capteur peut contrôler un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité et de la concentration de COVT mesurées. Lorsqu'un plus grand apport d'air frais est nécessaire, le capteur augmente la vitesse du ventilateur ou ouvre le clapet.
Ce capteur mesure la température, l'humidité relative et la qualité de l'air (COVT). Il possède une seule sortie analogique. L'algorithme du capteur régule la valeur de sortie pour maintenir les valeurs mesurées dans les limites. La sortie de ce capteur peut contrôler un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité et de la concentration de COVT mesurées. Lorsqu'un plus grand apport d'air frais est nécessaire, le capteur augmente la vitesse du ventilateur ou ouvre le clapet.
Quelles sont les exigences d'alimentation et de câblage du capteur ?
La tension d'alimentation est de 24 V CC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela veut dire qu'un câble à 4 fils est requis pour connecter ce capteur. La plupart des alimentations 24 V CC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V CC augmente la sécurité et la fiabilité de votre installation.
La tension d'alimentation est de 24 V CC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela veut dire qu'un câble à 4 fils est requis pour connecter ce capteur. La plupart des alimentations 24 V CC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V CC augmente la sécurité et la fiabilité de votre installation.
La programmation est-elle nécessaire pour l'installation et les réglages du capteur ?
Ce capteur ne nécessite aucune configuration. Une fois installé, il est prêt à l'emploi. Les paramètres par défaut conviendront à la plupart des applications. Si nécessaire, les réglages peuvent être ajustés via Modbus RTU. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V CC / 0-20 mA / 0-100 % MLI (PWM) / Modbus RTU. L'intensité lumineuse des DEL pour l'indication d'état est également réglable. Le plan des registres Modbus fournit un aperçu complet de tous les paramètres ajustables.
Ce capteur ne nécessite aucune configuration. Une fois installé, il est prêt à l'emploi. Les paramètres par défaut conviendront à la plupart des applications. Si nécessaire, les réglages peuvent être ajustés via Modbus RTU. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V CC / 0-20 mA / 0-100 % MLI (PWM) / Modbus RTU. L'intensité lumineuse des DEL pour l'indication d'état est également réglable. Le plan des registres Modbus fournit un aperçu complet de tous les paramètres ajustables.
Comment sont effectués l'étalonnage, la durabilité et le montage du capteur ?
Chaque capteur est calibré et testé dans notre usine. Dans un cas peu probable de défaillance de l'élément du capteur de COVT, ce module peut être remplacé. On utilise des éléments de capteur et des composants de haute qualité. Cela garantit la stabilité et la précision à long terme de ce transmetteur CVC. Le boîtier offre une protection IP30 contre la pénétration de la poussière et de l'humidité. Il peut être monté sur un mur à l'intérieur. Pour garantir des performances optimales, il doit être protégé de la lumière directe du soleil.
Chaque capteur est calibré et testé dans notre usine. Dans un cas peu probable de défaillance de l'élément du capteur de COVT, ce module peut être remplacé. On utilise des éléments de capteur et des composants de haute qualité. Cela garantit la stabilité et la précision à long terme de ce transmetteur CVC. Le boîtier offre une protection IP30 contre la pénétration de la poussière et de l'humidité. Il peut être monté sur un mur à l'intérieur. Pour garantir des performances optimales, il doit être protégé de la lumière directe du soleil.
