Transmetteur de pièce de qualité air | sortie simple, VCC | VCA
Description du produit
Ce capteur intelligent est un appareil polyvalent qui mesure la température, l'humidité relative, la qualité de l'air (TVOC) et les niveaux de lumière ambiante.
Il fonctionne sur une alimentation électrique flexible de 24 VAC ou bien de 24 VDC. L'algorithme intégré du capteur utilise ces mesures afin de contrôler une seule sortie pour la gestion d'un ventilateur EC, d'un transmetteur de vitesse de ventilateur AC ou d'un servomoteur de registre.
Le signal de sortie est sélectionnable, avec une valeur par défaut de 0-10 V, et toutes les mesures et les réglages, y compris l'intensité lumineuse des LED d'état, sont entièrement ajustables via la communication Modbus RTU. L'élément capteur TVOC est remplaçable, ce qui simplifie la maintenance.
Le capteur de lumière ambiante permet un contrôle de la ventilation basé sur l'occupation.
Le boîtier bénéficie d'un indice de protection IP20, offrant une durabilité contre la poussière et l'humidité.
Spécifications et descriptions supplémentaires
Qu'est-ce que le TVOC et Comment le Capteur Indique-t-il la Qualité de l'Air ?

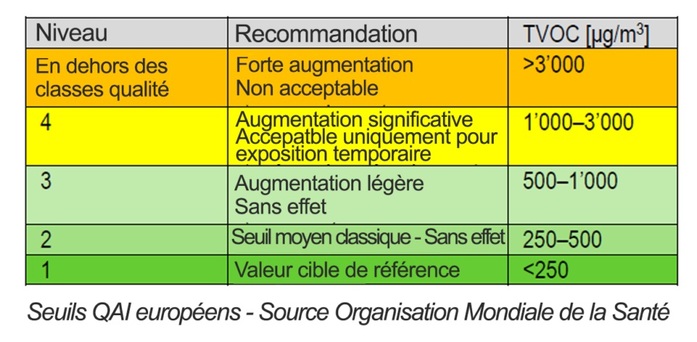

Le TVOC ou bien Composés Organiques Volatils Totaux s'évapore de substances telles que les produits de nettoyage, les adhésifs, les peintures, etc. Les TVOC sont également émis par les humains et les animaux. C'est la raison pour laquelle un capteur TVOC fournit une bonne image globale de la qualité de l'air. Les capteurs TVOC sont le meilleur choix afin de contrôler un système de ventilation dans des environnements résidentiels. Ce transmetteur CVC offre une claire indication visuelle de la qualité de l'air via la LED verte, jaune et rouge. La LED verte indique que le niveau de TVOC est dans la plage – l'apport d'air frais est suffisant. Lorsque le niveau de TVOC entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie : TVOC hors plage ou apport d'air frais insuffisant. La température mesurée, l'humidité relative, le TVOC et le niveau de lumière ambiante sont disponibles via Modbus RTU.
Comment le Capteur Contrôle-t-il le Système CVC ?

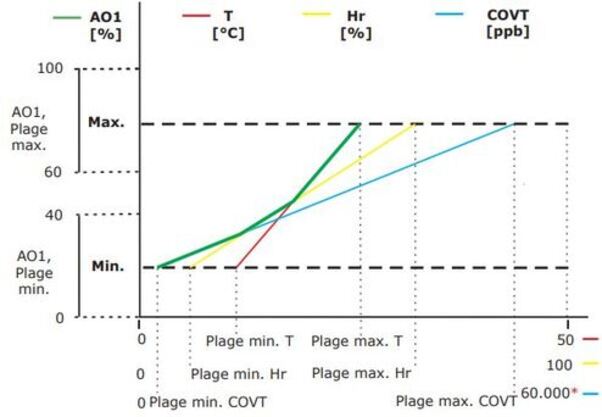

La sortie de ce capteur peut contrôler un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de registre. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité et de la concentration de TVOC mesurées. Lorsqu'il y a besoin d'un plus grand apport d'air frais, le capteur augmente la vitesse du ventilateur ou ouvre le registre.
Quelles Sont les Exigences d'Alimentation Électrique et de Câblage du Capteur ?
Les borniers à ressort réduisent le temps de câblage et d'installation. Elles éliminent le besoin d'entretien régulier et garantissent un contact fiable pour les fils pleins ou toronnés. Ce capteur peut être alimenté en 24 VDC ou en 24 VAC. Il est destiné à un raccordement à 3 fils. La masse de la sortie GND est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension DC.
La Programmation Est-elle Requise Pour l'Installation et les Réglages du Capteur ?
Ce capteur ne nécessite aucune configuration. Une fois installé, il est prêt à l'emploi. Les réglages par défaut conviennent à la plupart des applications. Si nécessaire, les réglages peuvent être ajustés via Modbus RTU. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. L'intensité lumineuse des LED pour l'indication d'état est également réglable. La table des registres Modbus fournit un aperçu complet de tous les réglages ajustables.
Comment la Calibration, la Durabilité et le Montage du Capteur Sont-ils Effectués ?
Chaque capteur est calibré et testé dans notre usine. Dans un cas peu probable d'une défaillance de l'élément capteur TVOC, ce module peut être remplacé. On utilise des éléments capteurs et des composants de haute qualité, ce qui à son tour assure la stabilité et la précision à long terme de ce transmetteur CVC. Le boîtier bénéficie d'une protection IP30 contre la pénétration de poussière et d'humidité. Il peut être monté sur un mur à l'intérieur. Afin d'assurer une performance optimale, il doit être protégé de la lumière directe du soleil.
