Déclaration CE
Transmetteur de gaine température | humidité relative, VCC
Description du produit
Le DSTHF-3 est un double transmetteur conçu pour mesurer la température et l'humidité relative dans les gaines de ventilation. Il peut mesurer des températures allant de -30 à 70 °C et une humidité relative de 0 à 100 % HR (sans condensation), avec des plages sélectionnables pour les deux.
Le transmetteur est compatible avec une variété d'alimentations basse tension. Il est équipé de trois sorties analogiques/modulantes sélectionnables pour la température, l'humidité relative ou une combinaison des deux. Tous les paramètres sont accessibles et le micrologiciel peut être mis à jour via la communication Modbus RTU (RS485). La tension d'alimentation est de 24 V CC.
Le DSTHF-3 a un indice de protection IP54 pour son boîtier et IP20 pour sa sonde, ce qui le rend une solution fiable pour les applications de régulation de la température et de l'humidité en gaine.
Spécifications et descriptions supplémentaires
Pourquoi la Mesure de la Température et de l'Humidité en Gaine est-elle Cruciale pour les Systèmes CVC ?
La mesure de la température et de l'humidité dans les gaines de ventilation est cruciale pour le maintien du confort des occupants, l'efficacité énergétique, la protection des équipements et la conformité réglementaire. Elle permet aux systèmes CVC d'ajuster et de réguler l'environnement de manière efficace, assurant ainsi le respect des normes et des exigences souhaitées.
Comment ce Transmetteur Mesure-t-il et Où Doit-il Être Installé pour une Performance Optimale ?

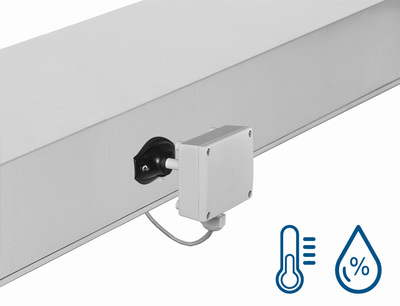

Ce transmetteur CVC mesure la température et l'humidité relative dans les gaines de ventilation. Le point de rosée est calculé à partir de ces mesures. Le transmetteur fonctionne de manière optimale, quand il est installé dans une section droite de la gaine. Évitez de l'installer près des filtres, des ventilateurs, des serpentins de refroidissement et de toute autre source d'air turbulent. Positionnez correctement le transmetteur par rapport au sens du flux d'air. Pour plus d'informations, veuillez-vous référer aux instructions de montage.
Ce transmetteur CVC mesure la température et l'humidité relative dans les gaines de ventilation. Le point de rosée est calculé à partir de ces mesures. Le transmetteur fonctionne de manière optimale, quand il est installé dans une section droite de la gaine. Évitez de l'installer près des filtres, des ventilateurs, des serpentins de refroidissement et de toute autre source d'air turbulent. Positionnez correctement le transmetteur par rapport au sens du flux d'air. Pour plus d'informations, veuillez-vous référer aux instructions de montage.
Quelles Sont les Fonctions et les Paramètres par Défaut des Sorties Analogiques du Transmetteur?

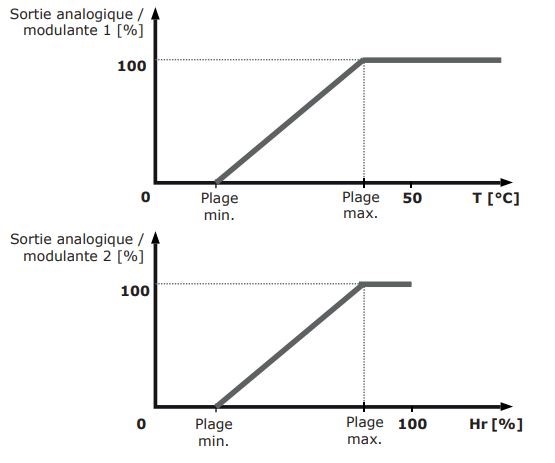

Ce transmetteur comporte trois sorties analogiques. Chacune transmet l'une des valeurs mesurées. A titre d'exemple, par défaut, la sortie 1 transmettra 0 V à 0 °C et 10 V à 50 °C. Chaque valeur de sortie varie proportionnellement en fonction de la température ou de l'humidité relative mesurée. La température mesurée est disponible par défaut via la sortie 1 et l'humidité relative via la sortie 2. La sortie 3 est désactivée mais elle peut transmettre la température ou l'humidité relative.
Quelles Sont les Exigences d'Alimentation et de Câblage du Transmetteur ?

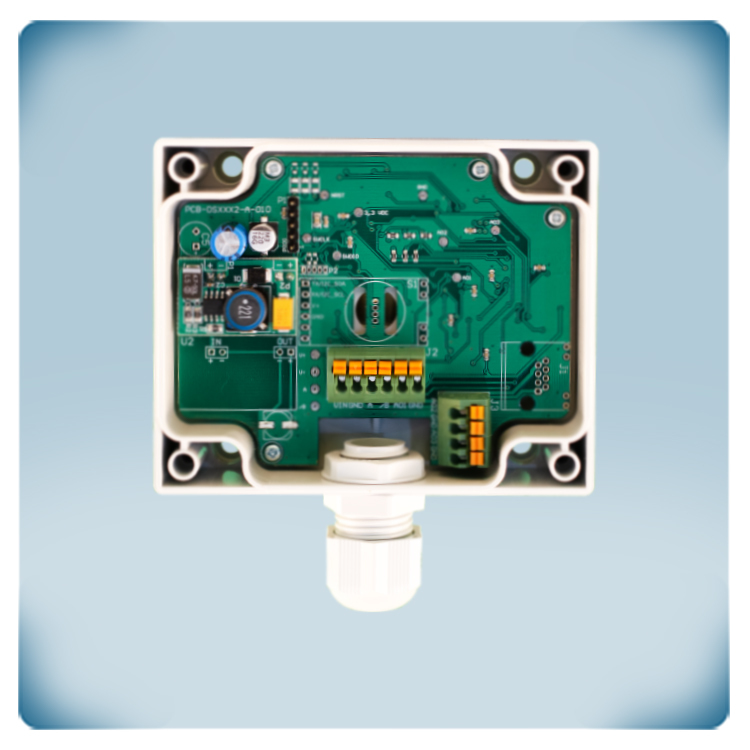

Les borniers à cage de serrage réduisent le temps de câblage et d'installation. Ils éliminent le besoin de maintenance régulière et garantissent un contact fiable pour les fils solides ou multibrins. La tension d'alimentation est de 24 V CC. Les bornes de mise à la terre de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela veut dire qu'un câble à 4 fils est nécessaire pour connecter ce transmetteur. La plupart des alimentations 24 VCC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VCC augmente la sécurité et la fiabilité de votre installation.
Quelles Sont les Options de Configuration et de Personnalisation du Transmetteur ?
Ce transmetteur nécessite très peu de configuration. Il est pratiquement utilisable dès son installation. La température et l'humidité relative sont souvent spécifiques à la région et aux saisons. Ces paramètres sont ajustés aux valeurs correctes lors de l'installation. Les autres réglages par défaut seront probablement adaptés à la plupart des applications. Toutefois, ils peuvent également être ajustés via les registres Modbus respectifs si nécessaire. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V CC ; 0-20 mA ; 0-100 % PWM ; Modbus RTU. La carte des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Ce transmetteur nécessite très peu de configuration. Il est pratiquement utilisable dès son installation. La température et l'humidité relative sont souvent spécifiques à la région et aux saisons. Ces paramètres sont ajustés aux valeurs correctes lors de l'installation. Les autres réglages par défaut seront probablement adaptés à la plupart des applications. Toutefois, ils peuvent également être ajustés via les registres Modbus respectifs si nécessaire. Par exemple, un type de sortie différent peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V CC ; 0-20 mA ; 0-100 % PWM ; Modbus RTU. La carte des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Quelle est la Qualité de Fabrication, la Précision et l'Indice de Protection du Transmetteur ?
Ce transmetteur CVC a été fabriqué en Europe. Au sein de notre usine, chaque capteur est étalonné et testé. Nous utilisons des éléments et des composants de haute qualité, ce qui garantit la stabilité à long terme et la précision du transmetteur CVC. Le boîtier est résistant à la poussière et à l'humidité selon la norme IP54. L'élément capteur est intégré à la sonde du transmetteur de gaine. Cette sonde comporte une ouverture par laquelle le flux d'air peut entrer directement en contact avec l'élément capteur. La sonde elle-même bénéficie d'un indice de protection IP20.
