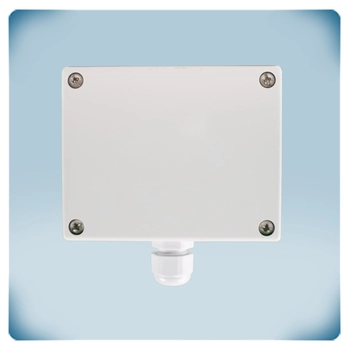

.webp "Capteur gaine intelligent température | humidité | alimentation 24 VCC")
.webp "Transmetteur gaine intelligent température | humidité | alimentation 24 VCC")
.webp "Détecteur gaine intelligent température | humidité | alimentation 24 VCC")
.webp "Bride capteur gaine intelligent température | humidité | alimentation 24 VCC")
.webp "Moniteur gaine intelligent température | humidité | alimentation 24 VCC")

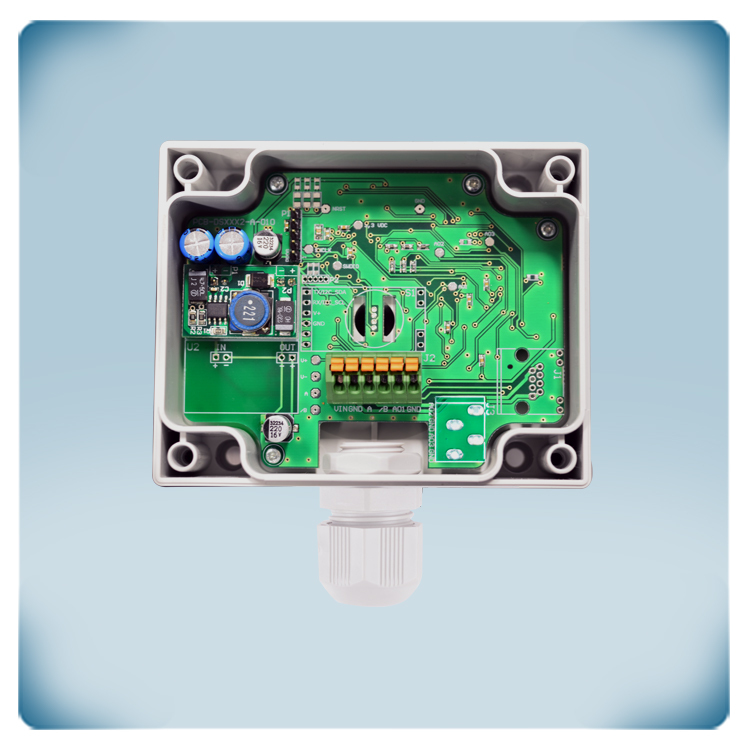

.webp "Circuit capteur gaine intelligent température | humidité | alimentation 24 VCC")
Déclaration CE
Transmetteur de gaine intelligent | température | humidité, VCC
Description du produit
Ce transmetteur combiné est conçu pour mesurer la température et l'humidité relative dans les gaines de ventilation, avec la capacité supplémentaire de calculer le point de rosée. Basé sur ces mesures, il contrôle directement divers composants CVC, tels que des ventilateurs et des registres via une seule sortie analogique (0-10V par défaut). Il dispose des plages de température et d'humidité sélectionnables, fournissant un contrôle de la vitesse du ventilateur basé sur les données mesurées.
Le capteur fonctionne sur 24 VCC et assure une connectivité facile grâce à des borniers à ressort. Toutes les données et tous les réglages sont accessibles via Modbus RTU, ce qui permet également des mises à jour de firmware via un bootloader intégré. L'appareil offre une stabilité et une précision à long terme pour des performances fiables.
Spécifications et descriptions supplémentaires
Quelle est l'importance des transmetteurs CVC dans divers environnements ?
Ces transmetteurs sont essentiels pour les systèmes CVC dans les bâtiments commerciaux, les installations industrielles et les environnements résidentiels. Ils permettent le contrôle précis des niveaux de température et d'humidité, aidant à maintenir des environnements intérieurs confortables, à réduire la consommation d'énergie et à assurer une qualité de l'air adéquate.
Comment le transmetteur mesure-t-il et comment doit-il être monté dans les gaines de ventilation ?
Ce transmetteur CVC mesure la température et l'humidité relative dans les gaines de ventilation. Le point de rosée est calculé sur la base de ces mesures. Ce capteur fonctionne mieux s'il est installé dans une section droite de la gaine de ventilation. Évitez de l'installer dans les zones d'air turbulent à proximité des filtres, des ventilateurs, des serpentins de refroidissement, etc. Positionnez correctement le capteur par rapport à la direction du flux d'air. Des informations plus détaillées peuvent être trouvées dans les instructions de montage.
Quels appareils le capteur peut-il contrôler et comment fonctionne sa sortie ?
Une sortie est contrôlée par l'algorithme du capteur. Cette sortie peut être utilisée pour piloter un ventilateur EC, un transmetteur de vitesse de ventilateur AC ou un actionneur de registre. La valeur de sortie varie en proportion directe de la température mesurée et de l'humidité relative. Par exemple, à mesure que la température ou l'humidité relative approche de leur limite maximale, la vitesse du ventilateur augmente ou le registre s'ouvre. La valeur de contrôle est accessible via la sortie analogique et Modbus RTU.
C
omment le transmetteur est-il câblé et quelles sont ses spécifications d'alimentation ?
omment le transmetteur est-il câblé et quelles sont ses spécifications d'alimentation ?Les borniers à cage à ressort réduisent le temps d'installation et de câblage. Ils éliminent le besoin d'entretien de routine et assurent un contact pour les fils rigides ou souples. La tension d'alimentation est de 24 V CC. Les bornes de terre de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela veut dire que la connexion de ce capteur nécessitera l'utilisation d'un câble à 4 fils. La plupart des alimentations 24 V CC incluent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V CC améliore la sécurité et la fiabilité de votre installation.
Quelles sont les options de configuration et de personnalisation pour le capteur ?
Ce capteur nécessite très peu de configuration. Une fois installé, il est presque immédiatement utilisable. La température et l'humidité relative sont fréquemment dépendantes de la région et de la saison. Pendant l'installation, ces paramètres sont toujours réglés aux valeurs correctes. Les autres réglages par défaut seront très probablement adaptés à la plupart des applications. Ils peuvent, cependant, être ajustés via les registres Modbus respectifs si nécessaire. Pour le rendre compatible avec d'autres appareils, vous pouvez choisir un type de sortie différent, par exemple : Modbus RTU ; 0-10 VCC ; 0-20 mA ; 0-100 % PWM. La carte des registres Modbus contient une liste complète de tous les réglages programmables.
Quelles sont les caractéristiques de qualité de fabrication, d'étalonnage et de protection du transmetteur ?

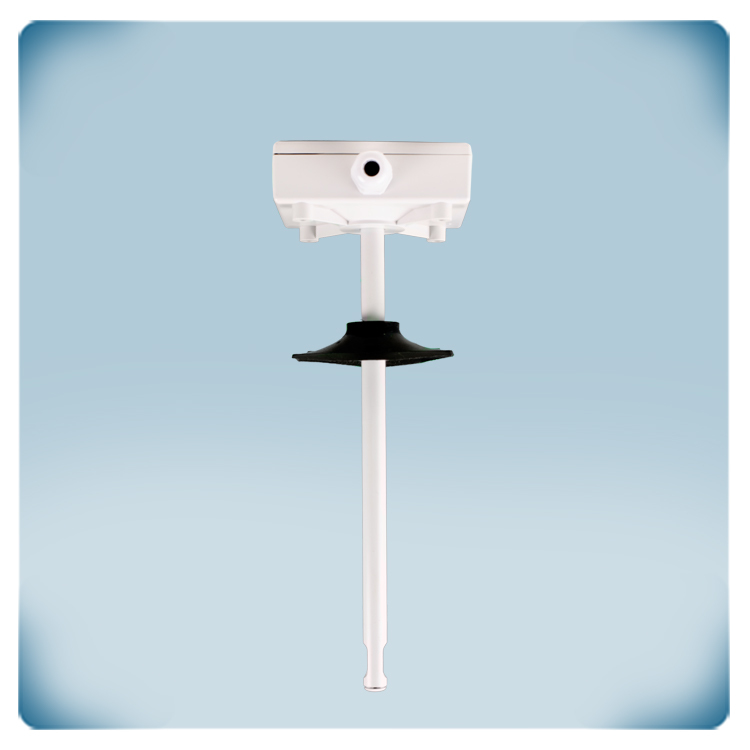

Ce transmetteur CVC est fabriqué en Europe. Chaque capteur est calibré et testé dans notre usine. On utilise des éléments de capteur et des composants de haute qualité. Cela assure la stabilité et la précision à long terme de ce transmetteur CVC. Le boîtier offre une protection IP54 contre la pénétration de poussière et d'humidité. L'élément de capteur est intégré dans la sonde du capteur de gaine. Cette sonde a une ouverture pour avoir un contact direct entre le flux d'air et l'élément de capteur. La sonde de capteur elle-même bénéficie d'une protection IP20.
