Régulateur pour actionneur de registre 0-1000 Pa, VCA | VCC
Description du produit
Régulateur de pression différentielle pour actionneurs de registre. La tension d’alimentation est de 24 VCA ou 24 VCC. La plage de fonctionnement s’étend de 0 à 1 000 Pa.
La position du registre est ajustée afin de maintenir la pression différentielle ou le débit d’air constant au point de consigne. Le contrôle de la vitesse d’air est également possible en combinaison avec un kit de raccordement de tube de Pitot.
La sortie analogique pilote les actionneurs de registre via un signal 0–10 V. Le type de sortie est sélectionnable.
Les quatre indicateurs LED fournissent une indication visuelle de l’état du transmetteur et de la valeur contrôlée. Le point de consigne, le temps de réponse et l’ensemble des paramètres sont configurables via Modbus RTU.
Le boîtier bénéficie d'un indice de protection IP65 contre la pénétration de poussières et d’eau.
Spécifications et descriptions supplémentaires
Quelles sont les Fonctions Primaires et les Capacités de Régulation de ce Régulateur de Pression Différentielle ?
Ce régulateur de pression différentielle contrôle les actionneurs de registre. La position du registre est ajustée afin de maintenir la pression différentielle [Pa] constante au point de consigne. La plage de fonctionnement est de 0 à 1 000 Pa. Il est également possible de réguler la position du registre en fonction du débit volumique d'air [m³/h] ou de la vitesse de l'air [m/s]. Afin de réguler le débit volumique d'air à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour la régulation de la pression différentielle. Afin de réguler le débit volumique d'air à la base de la section transversale du conduit [cm²] ou de la vitesse de l'air [m/s], utilisez le kit de raccordement optionnel de type PSET-PTS-200 ou PSET-PTL-200. Le point de consigne peut être ajusté via Modbus RTU.
Comment le Régulateur fournit-il un Retour Visuel ?
Ce régulateur de pression offre une indication visuelle claire du niveau de pression différentielle via les LED verte, jaune et rouge. La LED verte indique que le niveau de pression est dans la plage. Lorsque le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge signifie que la pression différentielle est hors plage. Les LED peuvent également visualiser l'état du débit volumique d'air ou de la vitesse de l'air. La deuxième LED verte indique l'état du capteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont opérationnelles.
Comment le Régulateur de Pression contrôle-t-il les Actionneurs de Registre ?
Ce régulateur de pression dispose d'une sortie analogique. Cette sortie contrôle les actionneurs de registre en fonction de la pression différentielle, du débit volumique d'air ou de la vitesse de l'air mesurés. La position du registre est ajustée de manière que la valeur mesurée reste égale au point de consigne. Le point de consigne peut être ajusté via Modbus RTU. Afin de rendre ce régulateur compatible avec la majorité des actionneurs de registre, le type de sortie peut être ajusté via Modbus RTU : 0-10 VCC / 0-20 mA / 0-100 % PWM. Pour adapter le temps de réaction du registre à l'application, les facteurs P et I peuvent bien être ajustés via Modbus RTU.
Quelles sont les Spécifications d'Alimentation Électrique et de Câblage ?

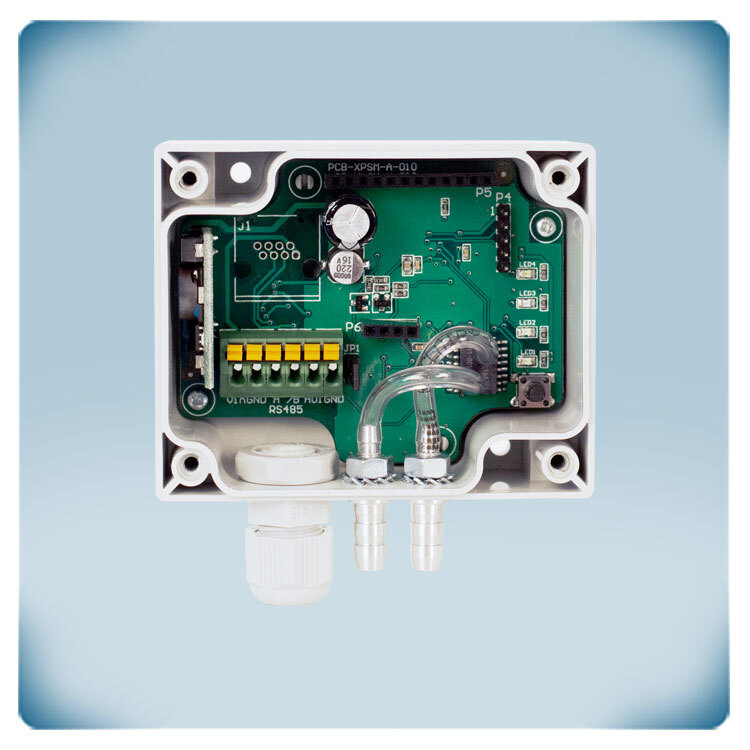

La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être raccordées via le bornier à ressort. Ce type de bornier élimine la nécessité d'une maintenance de routine et assure un contact fiable pour les conducteurs rigides ou multibrins. Le régulateur-capteur peut être alimenté en 24 VCC ou bien en 24 VCA.
Il est conçu pour un raccordement à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Veuillez-vous assurer bien de ne pas raccorder cette masse commune à d'autres appareils qui sont alimentés par une tension CC.
Quels sont le Matériau et les Caractéristiques de Protection du Boîtier ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est thermorésistant, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du capteur bénéficie d'une protection IP65 contre la pénétration de saleté et d'eau. Ce régulateur de pression peut être monté au mur.
