Fiche technique
Régulateur de vitesse variable | 0,5 A | Vitesse maximale à minimale
Description du produit

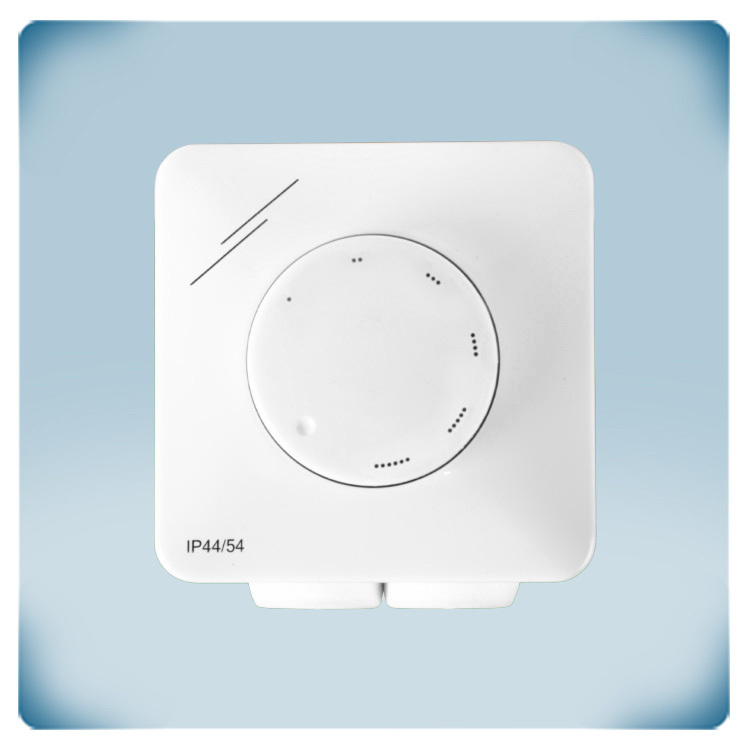

Ce régulateur de vitesse pour ventilateur est conçu pour les moteurs monophasés à tension variable jusqu’à 0,5 A. Il permet de régler progressivement la vitesse du ventilateur de la vitesse élevée à la vitesse faible. La vitesse minimale peut être ajustée avec précision à l’aide du potentiomètre interne de l’appareil.
Pour une régulation précise de la vitesse, le régulateur utilise une commande par angle de phase avec technologie TRIAC afin d’ajuster la tension du moteur. Il dispose également d’une sortie supplémentaire non régulée de 230 VCA pour des fonctionnalités additionnelles.
Avec un indice de protection IP44 pour un montage encastré et IP54 pour un montage en saillie, le régulateur offre des possibilités d’installation flexibles avec différents niveaux de protection.
Spécifications et descriptions supplémentaires
Quels sont les avantages de la régulation de vitesse des ventilateurs et comment le MTXN0 peut-il vous aider ?
Dans les environnements résidentiels, une solution de commande simple et économique est toujours préférable. De plus, à la maison, l’esthétique compte aussi ! Le design de la série MTXN0 est sobre et s’intègre à tous les styles d’intérieur.
Dans les environnements résidentiels, une solution de commande simple et économique est toujours préférable. De plus, à la maison, l’esthétique compte aussi ! Le design de la série MTXN0 est sobre et s’intègre à tous les styles d’intérieur.
Le réglage de la vitesse du ventilateur avec le MTXN0 est aussi simple que d’allumer et d’éteindre les lampes de votre maison. Grâce à son bouton rotatif, la vitesse du ventilateur peut être réglée du maximum au minimum en tournant simplement le bouton dans le sens des aiguilles d’une montre.
Le MTXN0 est une solution de commande robuste et fiable qui réduit le niveau sonore émis par le ventilateur et augmente la durée de vie du moteur qui lui est raccordé. Vous bénéficiez ainsi d’une commande manuelle simplifiée, de fiabilité et d’efficacité.
Comment gérer la position « OFF » pour un fonctionnement continu ?
Malgré sa simplicité, le MTXN0 dispose d’une position « OFF » : tourner le bouton dans le sens inverse des aiguilles d’une montre arrête le moteur. Si nécessaire, cette position « OFF » peut être désactivée.
Malgré sa simplicité, le MTXN0 dispose d’une position « OFF » : tourner le bouton dans le sens inverse des aiguilles d’une montre arrête le moteur. Si nécessaire, cette position « OFF » peut être désactivée.
Dans ce cas, le moteur peut fonctionner dès que l’alimentation électrique est disponible, c’est-à-dire lorsque l’appareil est raccordé au secteur. Par défaut, la tension d’alimentation du MTXN0 est raccordée via les bornes ↑ et N. Pour désactiver la position « OFF », l’alimentation doit être raccordée via les bornes prévues pour la sortie non régulée, à savoir ↓ et N.
À quoi sert la sortie non régulée et comment fonctionne-t-elle ?
Le MTXN0 dispose d’une sortie non régulée qui est active lorsque le moteur est en fonctionnement. Elle est dite « non régulée » car elle est soit activée (230 V), soit désactivée (0 V).
Le MTXN0 dispose d’une sortie non régulée qui est active lorsque le moteur est en fonctionnement. Elle est dite « non régulée » car elle est soit activée (230 V), soit désactivée (0 V).
Si la tension d’alimentation est raccordée aux bornes ↑ et N, la sortie non régulée est active lorsque le moteur fonctionne. Elle peut être utilisée pour commander des appareils externes tels que des clapets, des relais, des voyants de fonctionnement, etc., qui ne nécessitent pas de régulation de la tension d’entrée.
En d’autres termes, le MTXN0 régule le ventilateur via la « sortie régulée », en contrôlant la tension, tout en permettant de commander un appareil supplémentaire. Dans ce second cas, la tension est « non régulée », c’est-à-dire qu’elle est soit de 0 V, soit de 230 V.
Si vous raccordez l’alimentation du MTXN0 selon le schéma standard et conformément à la documentation correspondante, la sortie non régulée de votre régulateur sera active lorsque le moteur fonctionne. Cela signifie que lorsque le ventilateur s’arrête, l’appareil externe raccordé est désactivé : le clapet se ferme ou le voyant de fonctionnement s’éteint. Lorsque le ventilateur fonctionne, le clapet reste ouvert et le voyant est allumé. Le courant maximal est de 2 A.
Comment le MTXN0 optimise-t-il les performances et l’efficacité du ventilateur grâce à la technologie TRIAC ?
Le MTXN0 dispose d’un potentiomètre de réglage interne permettant d’ajuster la vitesse minimale du ventilateur. À basse vitesse, le moteur peut produire un léger bruit supplémentaire en raison de la forme imparfaite de la tension sinusoïdale du moteur.
Le MTXN0 dispose d’un potentiomètre de réglage interne permettant d’ajuster la vitesse minimale du ventilateur. À basse vitesse, le moteur peut produire un léger bruit supplémentaire en raison de la forme imparfaite de la tension sinusoïdale du moteur.
La tension minimale du moteur peut être réglée afin d’éviter le calage du moteur à basse vitesse et d’optimiser la vitesse du ventilateur pour votre système de ventilation. C’est pourquoi ce régulateur dispose d’un potentiomètre interne de réglage de la vitesse minimale. Celui-ci peut être réglé dans une plage de 20 à 70 % de la tension d’alimentation.
Comment l’utiliser ?
La série est destinée aux ventilateurs AC et la régulation est réalisée en réduisant la tension du moteur. Les ventilateurs AC fonctionnent avec du courant alternatif et convertissent l’énergie électrique en puissance mécanique. Cela signifie que cette série convient uniquement aux moteurs dont la vitesse peut être contrôlée par la tension.
La série est destinée aux ventilateurs AC et la régulation est réalisée en réduisant la tension du moteur. Les ventilateurs AC fonctionnent avec du courant alternatif et convertissent l’énergie électrique en puissance mécanique. Cela signifie que cette série convient uniquement aux moteurs dont la vitesse peut être contrôlée par la tension.
Plusieurs moteurs peuvent être raccordés au régulateur, à condition de ne pas dépasser la limite de courant. Si vous n’êtes pas certain du type de moteur utilisé, nous vous recommandons vivement de consulter attentivement sa documentation ou de contacter le fabricant du moteur.
Quels types de moteurs sont compatibles et est-il possible de raccorder plusieurs moteurs ?
Ce régulateur utilise la technologie TRIAC (commande par angle de phase) pour ajuster la tension du moteur et contrôler la vitesse du ventilateur. Le TRIAC découpe certaines parties de la tension d’entrée afin de réduire la tension globale appliquée au moteur.
Ce régulateur utilise la technologie TRIAC (commande par angle de phase) pour ajuster la tension du moteur et contrôler la vitesse du ventilateur. Le TRIAC découpe certaines parties de la tension d’entrée afin de réduire la tension globale appliquée au moteur.
Grâce à cette technologie, le ventilateur fonctionne sans ronflement ni bourdonnement excessifs, ce qui est particulièrement important dans les environnements résidentiels.
Une vitesse de ventilateur réduite consomme nettement moins d’énergie qu’un fonctionnement à vitesse maximale et peut notamment être utilisée lorsque les locaux sont inoccupés ou peu occupés.
Quelles sont les caractéristiques du boîtier en matière de design, de durabilité et de montage ?

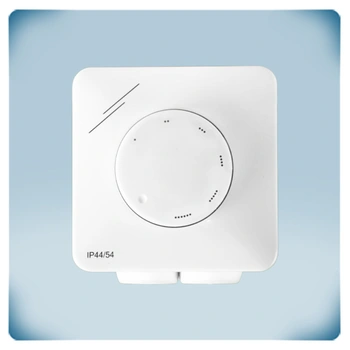

Le boîtier du MTXN0 est fabriqué en plastique ASA blanc résistant. Ce matériau est résistant aux UV et offre un indice de protection IP54 contre la poussière, les projections d’eau et les chocs. Le boîtier peut être nettoyé simplement à l’aide d’un chiffon humide.
Le boîtier du MTXN0 est fabriqué en plastique ASA blanc résistant. Ce matériau est résistant aux UV et offre un indice de protection IP54 contre la poussière, les projections d’eau et les chocs. Le boîtier peut être nettoyé simplement à l’aide d’un chiffon humide.
