Déclaration CE
Régulateur de vitesse automatique | 2x 6 A
Description du produit
Le TCMF8-602DM est un régulateur moderne qui assure un contrôle précis de la vitesse des ventilateurs C.A. dans les systèmes monophasés. Il fonctionne sur une alimentation de 230 VAC / 50-60 Hz avec une charge maximale de 2 x 6 A.
Le dispositif ajuste automatiquement la vitesse du ventilateur en fonction des données de capteurs en temps réel et intègre un indicateur de statut à LED RVB. Il propose des fonctions de démarrage initial (kick start) et de démarrage progressif (soft start), ainsi que des réglages ajustables pour les tensions moteur min/max.
Il a la possibilité de fonctionner comme une unité autonome ou de se connecter au cloud via une passerelle Sentera optionnelle.
Pour l'automatisation intelligente, il reçoit les données d'un maximum de quatre capteurs CVC en utilisant l'alimentation par Modbus (PoM) via des connecteurs RJ45, et utilise le protocole Modbus RTU (RS485). Il comprend également une alimentation intégrée pour les capteurs et deux entrées CT séparées pour la protection thermique du moteur.
Le dispositif a un indice de protection IP54 et bénéficie d'une garantie de 2 ans.
Spécifications et descriptions supplémentaires
Comment fonctionnent les régulateurs TCMF8 et nécessitent-ils une connexion Internet ?
Les régulateurs TCMF8 nécessitent un micrologiciel (firmware) spécifique à l'application. En général, ils régulent la vitesse du ventilateur en fonction des signaux provenant des capteurs ou des potentiomètres connectés. Le micrologiciel spécifique à l’application peut être téléchargé via SenteraWeb, votre plateforme cloud CVC personnelle. Ce régulateur ne dispose pas de passerelle Internet intégrée. Ainsi donc, une passerelle Internet externe est requise afin de se connecter à SenteraWeb et pour télécharger le micrologiciel spécifique à l'application. Une fois le micrologiciel téléchargé, le régulateur TCMF8 peut fonctionner en mode autonome ou rester connecté à SenteraWeb.
Que sont les ventilateurs CA et comment le TCMF8 les contrôle-t-il ?
Un ventilateur CA est un ventilateur alimenté par un courant alternatif. Il joue un rôle clé en ce qui concerne la facilitation de la circulation de l'air au sein des systèmes de chauffage, de ventilation et de climatisation CVC. Les ventilateurs CA sont couramment utilisés dans diverses applications de refroidissement pour dissiper la chaleur générée par les composants électroniques ou pour améliorer la circulation de l'air dans les bâtiments. Le TCMF8 est conçu pour le contrôle des ventilateurs CA et offre des solutions spécifiques en fonction des besoins du client.
Où trouver et utiliser le micrologiciel spécifique à l'application ?

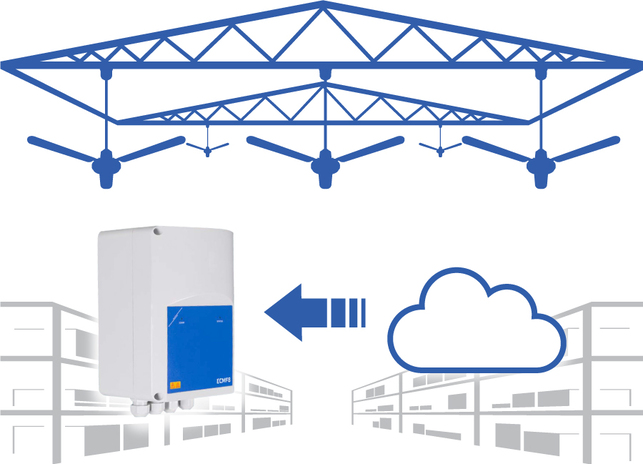

On propose un nombre limité de versions de micrologiciel (firmware) spécifiques pour les applications CVC courantes (par exemple, la déstratification, le contrôle de la vitesse du ventilateur basé sur la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l’application. Si nécessaire, il est possible d’ajuster certains paramètres via les registres ModBus Holding. Aucune programmation n'est requise !
On propose un nombre limité de versions de micrologiciel (firmware) spécifiques pour les applications CVC courantes (par exemple, la déstratification, le contrôle de la vitesse du ventilateur basé sur la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l’application. Si nécessaire, il est possible d’ajuster certains paramètres via les registres ModBus Holding. Aucune programmation n'est requise !
Quel type de ventilateurs le régulateur prend-il en charge et comment fonctionne-t-il ?
Ce régulateur possède deux sorties pour contrôler les ventilateurs CA à moteur monophasé. Le courant maximal combiné est de 6 A par sortie. La vitesse du ventilateur est régulée en réduisant la tension du moteur via le contrôle de l'angle de phase / la technologie TRIAC. Cela veut dire que ce régulateur de vitesse n'est adapté qu'aux moteurs à tension régulable. Si vous n'êtes pas certain que votre moteur soit à tension régulable, il est préférable de contacter son fabricant. Ce régulateur de vitesse fonctionne de manière totalement silencieuse. Grâce au contrôle précis du moteur, le bruit de ronronnement du moteur à basse vitesse reste limité.
Ce régulateur possède deux sorties pour contrôler les ventilateurs CA à moteur monophasé. Le courant maximal combiné est de 6 A par sortie. La vitesse du ventilateur est régulée en réduisant la tension du moteur via le contrôle de l'angle de phase / la technologie TRIAC. Cela veut dire que ce régulateur de vitesse n'est adapté qu'aux moteurs à tension régulable. Si vous n'êtes pas certain que votre moteur soit à tension régulable, il est préférable de contacter son fabricant. Ce régulateur de vitesse fonctionne de manière totalement silencieuse. Grâce au contrôle précis du moteur, le bruit de ronronnement du moteur à basse vitesse reste limité.
Comment le régulateur prévient-il la surchauffe du moteur ?
Lorsqu'un moteur CA tombe en panne, c'est souvent dû à une surchauffe. Afin de détecter cette surchauffe à temps, certains moteurs sont équipés de CT ou bien des contacts thermiques. Ces contacts mesurent la température au niveau des enroulements du moteur. Les régulateurs de vitesse de ventilateur TCMF8 peuvent surveiller deux contacts thermiques de moteur. En cas de surchauffe, la fonction de surveillance CT désactive le moteur pour prévenir un endommagement permanent du moteurt. Le CT du moteur peut être raccordé aux bornes CT et 24 VDC du régulateur.
Lorsqu'un moteur CA tombe en panne, c'est souvent dû à une surchauffe. Afin de détecter cette surchauffe à temps, certains moteurs sont équipés de CT ou bien des contacts thermiques. Ces contacts mesurent la température au niveau des enroulements du moteur. Les régulateurs de vitesse de ventilateur TCMF8 peuvent surveiller deux contacts thermiques de moteur. En cas de surchauffe, la fonction de surveillance CT désactive le moteur pour prévenir un endommagement permanent du moteurt. Le CT du moteur peut être raccordé aux bornes CT et 24 VDC du régulateur.
Comment les capteurs externes sont-ils connectés, et qu'est-ce que le PoM ?
Les capteurs CVC externes ou les potentiomètres peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques. Afin de simplifier le câblage des dispositifs externes, une alimentation de 24 V est disponible via la prise RJ45. L'alimentation de 24 V et la communication Modbus peuvent être distribuées via un seul câble — c'est ce que l'on appelle « Alimentation par Modbus » ou PoM (Power over Modbus). Tous les paramètres peuvent être ajustés via les registres d'attente Modbus.
Où et comment le régulateur doit-il être monté ?
Ce régulateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau, à l'intérieur. Assurez-vous qu'il puisse se refroidir suffisamment. Il est préférable de l'installer dans un endroit frais et à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en plastique de haute qualité r-ABS-VO (UL94), qui par ailleurs est fabriqué dans notre propre usine. Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les impacts. Il assure également une protection IP54 contre la pénétration de la poussière et de l'eau.
Ce régulateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau, à l'intérieur. Assurez-vous qu'il puisse se refroidir suffisamment. Il est préférable de l'installer dans un endroit frais et à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en plastique de haute qualité r-ABS-VO (UL94), qui par ailleurs est fabriqué dans notre propre usine. Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les impacts. Il assure également une protection IP54 contre la pénétration de la poussière et de l'eau.
