Déclaration CE
Régulateur de vitesse automatique | 2x 3 A | passerelle internet
Description du produit

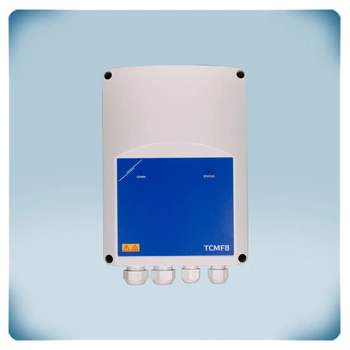

Le TCMF8-302EW est un régulateur avancé qui assure un contrôle précis de la vitesse des ventilateurs AC dans les systèmes à moteur monophasé.
Il ajuste automatiquement la vitesse du ventilateur en fonction des données de capteurs en temps réel et intègre un indicateur de statut à LED RVB. Le régulateur propose des fonctions de démarrage initial (kick start) et de démarrage progressif (soft start), ainsi que des réglages ajustables pour les tensions moteur minimale et maximale.
Pour une automatisation intelligente, il se connecte à un maximum de quatre capteurs CVC via des connecteurs RJ45 avec alimentation par Modbus (PoM), en utilisant le protocole Modbus RTU (RS485). Il comprend également une alimentation intégrée pour les capteurs et deux entrées CT séparées pour la protection thermique du moteur.
Ce modèle est doté d'une passerelle Internet intégrée qui peut être connectée par câble LAN ou par Wi-Fi. Le micrologiciel (firmware) peut être téléchargé depuis SenteraWeb.
Il a un indice de protection IP54 et bénéficie d'une garantie de 2 ans.
Spécifications et descriptions supplémentaires
Comment fonctionnent les régulateurs TCMF8 et ont-ils besoin d'une connection Internet ?
Les régulateurs TCMF8 nécessitent un micrologiciel (firmware) spécifique à l'application. En général, ceux-ci régulent la vitesse du ventilateur en fonction des signaux provenant des capteurs ou des potentiomètres connectés. Le micrologiciel spécifique à l’application peut être téléchargé via SenteraWeb, votre plateforme cloud CVC personnelle. Ce régulateur intègre une passerelle Internet qui peut être connectée via Wi-Fi ou par câble LAN. Une fois le micrologiciel téléchargé, le régulateur TCMF8 peut fonctionner en mode autonome ou rester connecté à SenteraWeb.
À quoi sert le réseau Internet Sentera et quels sont ses avantages ?
La passerelle Internet de Sentera est un dispositif dont la fonction est d'être utilisé dans les systèmes de gestion technique du bâtiment (GTB) et de bâtiments intelligents (Smart Building), afin de connecter les produits Sentera au Cloud – SenteraWeb.
En d'autres termes, c'est un dispositif physique qui connecte les appareils Sentera au Cloud. Il peut servir à la fois pour un accès Ethernet et sans fil à l'Internet des Objets de Sentera et permet aux utilisateurs de contrôler et de surveiller à distance leurs systèmes CVC via un smartphone, un ordinateur ou d'autres dispositifs intelligents.
Il offre généralement les fonctionnalités suivantes :
- Contrôle à distance : Les utilisateurs peuvent ajuster les réglages de température, définir des programmes et contrôler les modes CVC à distance, améliorant ainsi l'efficacité énergétique et le confort.
- Surveillance : Les utilisateurs peuvent surveiller la performance de leurs systèmes CVC, recevoir des alertes en cas de problèmes ou de besoins de maintenance, et suivre leur consommation d'énergie.
- Enregistrement des données : Il stocke des données, ce qui peut être utile afin d'analyser les performances et les tendances du système CVC.
- Surveillance : Les utilisateurs peuvent surveiller la performance de leurs systèmes CVC, recevoir des alertes en cas de problèmes ou de besoins de maintenance, et suivre leur consommation d'énergie.
- Enregistrement des données : Il stocke des données, ce qui peut être utile afin d'analyser les performances et les tendances du système CVC.
La passerelle de Sentera améliore la fonctionnalité et l'accessibilité des systèmes CVC, tout en les rendant plus pratiques à gérer et potentiellement plus économes en énergie.
Où trouver et configurer le micrologiciel spécifique à l'application ?

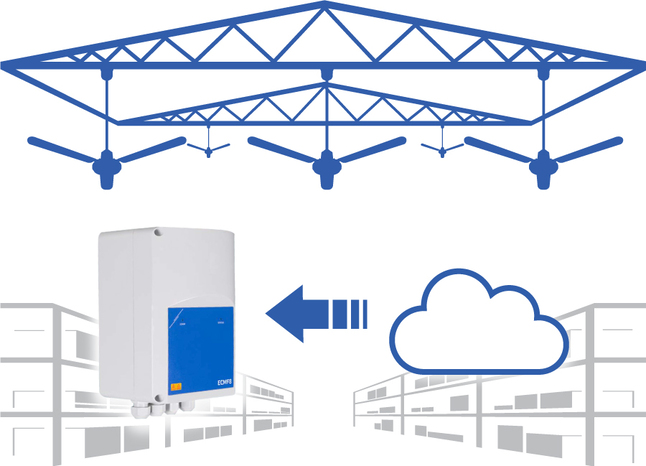

On propose un nombre limité de versions de micrologiciel (firmware) spécifiques pour les applications CVC courantes (par exemple, la déstratification, le contrôle de la vitesse du ventilateur basé sur la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l'application. Si nécessaire, il est possible d'ajuster certains réglages via les registres d'attente Modbus. Aucune programmation n'est requise !
On propose un nombre limité de versions de micrologiciel (firmware) spécifiques pour les applications CVC courantes (par exemple, la déstratification, le contrôle de la vitesse du ventilateur basé sur la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l'application. Si nécessaire, il est possible d'ajuster certains réglages via les registres d'attente Modbus. Aucune programmation n'est requise !
Quel type de ventilateurs le régulateur prend-il en charge, et comment fonctionne-t-il ?
Ce régulateur possède deux sorties pour contrôler les ventilateurs CA à moteur monophasé. Le courant maximal combiné est de 3 A par sortie. La vitesse du ventilateur est régulée en réduisant la tension du moteur via le contrôle de l'angle de phase / la technologie TRIAC. Un ventilateur CA est un ventilateur alimenté par un courant alternatif. Il joue un rôle clé en ce qui concerne la facilitation de la circulation de l'air au sein des systèmes de chauffage, de ventilation et de climatisation. Les ventilateurs CA sont couramment utilisés dans diverses applications de refroidissement pour dissiper la chaleur générée par les composants électroniques ou pour améliorer la circulation de l'air dans les bâtiments.
Ce régulateur possède deux sorties pour contrôler les ventilateurs CA à moteur monophasé. Le courant maximal combiné est de 3 A par sortie. La vitesse du ventilateur est régulée en réduisant la tension du moteur via le contrôle de l'angle de phase / la technologie TRIAC. Un ventilateur CA est un ventilateur alimenté par un courant alternatif. Il joue un rôle clé en ce qui concerne la facilitation de la circulation de l'air au sein des systèmes de chauffage, de ventilation et de climatisation. Les ventilateurs CA sont couramment utilisés dans diverses applications de refroidissement pour dissiper la chaleur générée par les composants électroniques ou pour améliorer la circulation de l'air dans les bâtiments.
Comment les capteurs externes sont-ils connectés, et qu'est-ce que le PoM ?
Les capteurs CVC externes ou les potentiomètres peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques.
Les capteurs CVC externes ou les potentiomètres peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques.
Afin de simplifier le câblage des dispositifs externes, une alimentation de 24 V est disponible via la prise RJ45. L'alimentation de 24 V et la communication Modbus peuvent être distribuées via un seul câble — c'est ce que l'on appelle « Alimentation par Modbus » ou PoM (Power over Modbus). Tous les paramètres peuvent être ajustés via les registres d'attente Modbus.
Où et comment le régulateur doit-il être monté ?

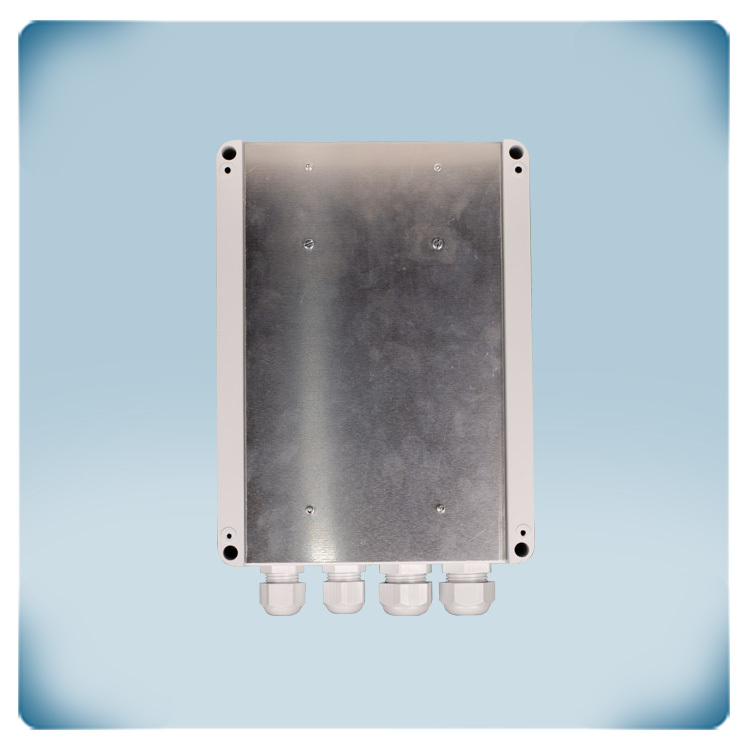

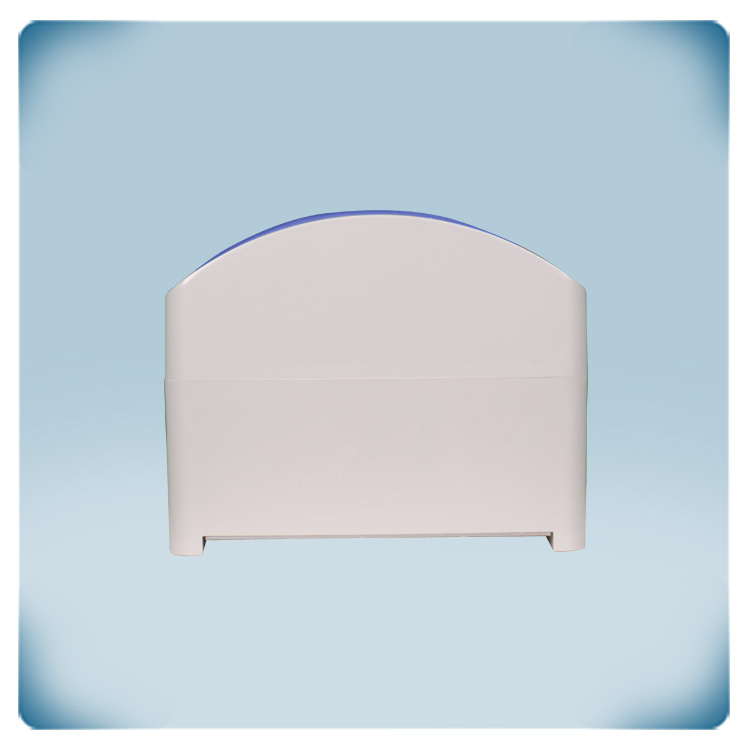

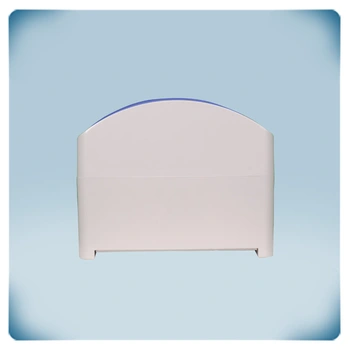

Le boîtier du TCMF8 est conçu pour une utilisation à l'intérieur et peut être installé sur un mur ou bien sur un panneau. Il est important de s'assurer que l'emplacement d'installation permet un refroidissement suffisant pour prévenir la surchauffe. Cela aide à maintenir des conditions de fonctionnement optimales et à prolonger la durée de vie du régulateur. Le boîtier est construit en plastique r-ABS VO (UL94) de haute qualité et, de surcroît, il est fabriqué dans notre propre usine.Le type de plastique utilisé est reconnu pour ses propriétés auto-extinguibles, sa robustesse et sa résistance aux impacts. Le boîtier offre un indice de protection IP54.
Le boîtier du TCMF8 est conçu pour une utilisation à l'intérieur et peut être installé sur un mur ou bien sur un panneau. Il est important de s'assurer que l'emplacement d'installation permet un refroidissement suffisant pour prévenir la surchauffe. Cela aide à maintenir des conditions de fonctionnement optimales et à prolonger la durée de vie du régulateur. Le boîtier est construit en plastique r-ABS VO (UL94) de haute qualité et, de surcroît, il est fabriqué dans notre propre usine.Le type de plastique utilisé est reconnu pour ses propriétés auto-extinguibles, sa robustesse et sa résistance aux impacts. Le boîtier offre un indice de protection IP54.
