Régulateur de pression différentielle -125 à 125, VCA | VCC
Description du produit
Régulateur de pression différentielle pour ventilateurs, qui génére un débit d'air variable (VAV) (régulation VAV). La tension d'alimentation est de 24 VAC ou 24 VDC. La plage de fonctionnement est de -125 à +125 Pa.
Il régule la pression différentielle ou le débit d'air volumique. La régulation de la vitesse de l'air est également possible en combinaison avec un ensemble de raccordement de tube de Pitot.
La sortie analogique peut contrôler les ventilateurs EC, les variateurs de fréquence ou les régulateurs de vitesse de ventilateur AC. Le type de sortie est sélectionnable via la communication Modbus RTU.
Les quatre indicateurs LED fournissent une indication visuelle de l'état du transmetteur et des valeurs régulées. La consigne de pression différentielle et tous les autres réglages peuvent être ajustés via Modbus RTU.
Spécifications et descriptions supplémentaires
Quelles sont les Fonctions Principales et les Options de Régulation de ce Régulateur de Pression Différentielle ?

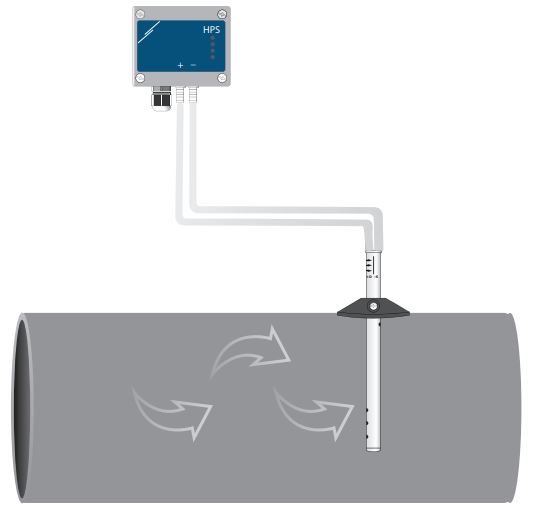

Ce régulateur de pression différentielle contrôle les ventilateurs EC ou les régulateurs de vitesse de ventilateur AC. Il maintient la pression différentielle [Pa] constante à la consigne. La plage de fonctionnement est de -125 à +125 Pa. Il est également possible de contrôler la vitesse du ventilateur basé sur le débit d'air volumique [m³/h] ou la vitesse de l'air [m/s]. Afin de contrôler le débit d'air volumique à la base du facteur K du ventilateur, utilisez l'ensemble de raccordement optionnel type PSET-PVC-200 ou PSET-QF-200. Cet ensemble de raccordement peut également être utilisé pour contrôler la pression différentielle. Afin de contrôler le débit d'air volumique à la base de la section transversale du conduit [cm²] ou la vitesse de l'air [m/s], utilisez l'ensemble de raccordement optionnel type PSET-PTS-200 ou PSET-PTL-200. La consigne peut être ajustée via Modbus RTU.
Comment le Régulateur Indique-t-il Visuellement l'État de la Pression et de l'Appareil ?
Ce régulateur de pression fournit une représentation visuelle sans ambiguïté du statut de la pression différentielle en utilisant les LED verte, jaune et rouge. La LED verte signale que le niveau de pression est dans la plage désignée. Lorsque le niveau de pression approche la plage d'alerte, la LED jaune s'illumine. Lorsque la pression tombe hors de la plage acceptable, la LED rouge indique une déviation. De plus, les LED peuvent afficher le statut du débit d'air volumique ou de la vitesse de l'air. Une deuxième LED verte signifie l'état de fonctionnement du transmetteur, qui s'active lorsque l'alimentation électrique et la communication Modbus RTU sont toutes les deux activées.
Quelles sont les Fonctionnalités de Sortie Analogique, de Contrôle des Ventilateurs et de Régulation PI ?
Ce régulateur de pression dispose d'une sortie analogique. Cette sortie contrôle les ventilateurs EC ou les régulateurs de vitesse de ventilateur AC à la base de la pression différentielle mesurée, du débit d'air volumique ou de la vitesse de l'air. La vitesse du ventilateur est contrôlée pour maintenir la valeur mesurée constante à la consigne. La consigne peut être ajustée via Modbus RTU. Afin de rendre ce régulateur compatible avec la plupart des ventilateurs EC et des régulateurs de vitesse de ventilateur AC, le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM. Pour adapter le temps de réaction du ventilateur à l'application, les facteurs P et I peuvent être ajustés via Modbus RTU. Une application typique consiste à garantir un débit d'air frais constant, quelle que soit la demande.
Le régulateur-transmetteur est doté d’une régulation PI. PI signifie régulation proportionnelle-intégrale, un type de système de contrôle à rétroaction couramment utilisé en ingénierie et en théorie du contrôle. Ce système de régulation ajuste la sortie en fonction de la différence entre la consigne désirée et la valeur réelle. La régulation PI intégrée signifie que les actions à la fois proportionnelle et intégrale sont intégrées dans le schéma de contrôle.
Quelles sont les Spécifications d'Alimentation Électrique et de Câblage ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils solides ou multibrins. Ce régulateur-transmetteur peut être alimenté en 24 VDC ou en 24 VAC. Il est destiné à une connexion à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Veuillez vous assurer de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension DC.
Quelles sont les Caractéristiques de Matériau et de Protection du Boîtier ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur bénéficie d'une protection IP65 contre l'infiltration de saleté et d'eau. Ce régulateur de pression peut être monté au mur.
Quelles sont les Applications Clés et les Cas d'Utilisation de ce Régulateur ?
Une application typique pour les régulateurs de pression différentielle avec cette plage est de maintenir une sous-pression ou une surpression dans les cages d'escalier ou les salles blanches.
Par exemple, en créant une surpression constante dans la cage d'escalier, celle-ci reste exempte de fumée en cas d'incendie.
Un régulateur de pression différentielle basse pression a d'autres domaines d'application dans différentes industries et systèmes où le contrôle précis du débit d'air, du débit de fluide ou de la pression est essentiel. Dans les systèmes CVC, les régulateurs de pression différentielle basse pression sont utilisés pour réguler le débit d'air dans les réseaux de conduits, assurant une ventilation et une distribution d'air appropriées dans tout un bâtiment. Ils aident à maintenir les pressions différentielles d'air souhaitées entre différentes zones ou pièces. Dans les installations de salles blanches, le maintien de pressions différentielles d'air précises est crucial pour contrôler la contamination et assurer la qualité des produits. Les régulateurs de pression différentielle basse pression jouent un rôle vital dans l'atteinte et le maintien de ces environnements contrôlés. Les laboratoires exigent souvent un débit d'air contrôlé pour maintenir des conditions environnementales spécifiques, telles que la température, l'humidité et la propreté. Les régulateurs de pression différentielle basse pression sont utilisés dans les hottes de laboratoire, les enceintes de biosécurité et d'autres systèmes de confinement pour réguler le débit d'air et protéger les chercheurs contre l'exposition à des matériaux dangereux. Dans les établissements de santé, les régulateurs de pression différentielle basse pression sont utilisés dans les chambres d'isolement, les salles d'opération et les salles blanches pour contrôler la qualité de l'air et prévenir la propagation des maladies infectieuses.
