Déclaration CE
Régulateur de pression différentielle -125 à 125 Pa, VCC
Description du produit
Régulateur de pression différentielle pour ventilateurs afin de générer un débit d'air variable (VAV) (régulation VAV). La tension d'alimentation est de 24 VDC.
La plage de fonctionnement est de -125 à +125 Pa. Il régule la pression différentielle ou le débit d'air volumique. La régulation de la vitesse de l'air est également possible en combinaison avec un ensemble de raccordement de tube de Pitot.
La sortie analogique peut contrôler les ventilateurs EC, les variateurs de fréquence ou les régulateurs de vitesse de ventilateur AC. Le type de sortie est sélectionnable via la communication Modbus RTU.
Les quatre indicateurs LED fournissent une indication visuelle de l'état du transmetteur et des valeurs régulées. La consigne de pression différentielle et tous les autres réglages peuvent être ajustés via Modbus RTU.
Spécifications et descriptions supplémentaires
Quelles sont les Fonctions Essentielles et les Capacités de Régulation du Régulateur de Pression ?

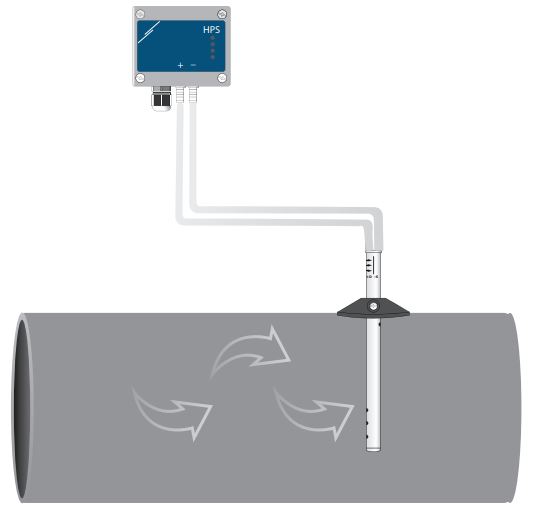

Ce régulateur de pression différentielle contrôle les ventilateurs EC ou les régulateurs de vitesse de ventilateur AC. Il maintient la pression différentielle [Pa] constante à la consigne. La plage de fonctionnement est de -125 à +125 Pa. Il est également possible de contrôler la vitesse du ventilateur basé sur le débit d'air volumique [m³/h] ou la vitesse de l'air [m/s]. Afin de contrôler le débit d'air volumique à la base du facteur K du ventilateur, utilisez l'ensemble de raccordement optionnel type PSET-PVC-200 ou PSET-QF-200. Cet ensemble de raccordement peut également être utilisé pour contrôler la pression différentielle. Afin de contrôler le débit d'air volumique à la base la section transversale du conduit [cm²] ou la vitesse de l'air [m/s], utilisez l'ensemble de raccordement optionnel type PSET-PTS-200 ou PSET-PTL-200. La consigne peut être ajustée via Modbus RTU.
Qu'est-ce que la Régulation PI et Comment est-elle Intégrée ?
PI signifie régulation Proportionnelle-Intégrale, un type de système de contrôle en boucle fermée couramment utilisé en ingénierie et en théorie du contrôle. Ce système ajuste la sortie en fonction de l’écart entre la consigne souhaitée et la valeur réelle. La régulation PI intégrée signifie que les actions proportionnelle et intégrale sont toutes deux intégrées dans le schéma de contrôle, assurant une réponse stable et précise du système.
Comment le Régulateur Fournit-il un Retour Visuel ?
Ce régulateur de pression offre une indication visuelle claire du niveau de pression différentielle via les LED verte, jaune et rouge. La LED verte indique que le niveau de pression est dans la plage. Lorsque le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge indique que la pression différentielle est hors plage. Les LED peuvent également visualiser le statut du débit d'air volumique ou de la vitesse de l'air. La deuxième LED verte indique l'état du transmetteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont activées.
Quelles sont les Fonctionnalités de Sortie Analogique et de Contrôle des Ventilateurs ?
Ce régulateur de pression dispose d'une sortie analogique. Cette sortie contrôle les ventilateurs EC ou les régulateurs de vitesse de ventilateur AC basé sur la pression différentielle mesurée, le débit d'air volumique ou la vitesse de l'air. La vitesse du ventilateur est contrôlée pour maintenir la valeur mesurée constante à la consigne. La consigne peut être ajustée via Modbus RTU. Pour rendre ce régulateur compatible avec la plupart des ventilateurs EC et des régulateurs de vitesse de ventilateur AC, le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM. Pour adapter le temps de réaction du ventilateur à l'application, les facteurs P et I peuvent être ajustés via Modbus RTU.
Quelles sont les Spécifications d'Alimentation Électrique et de Câblage ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils solides ou multibrins. La tension d'alimentation est 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) sont galvaniquement séparées. Cela signifie qu'un câble à 4 fils est requis pour connecter ce transmetteur. La plupart des alimentations 24 VDC
Quelles sont les Caractéristiques Physiques et de Durabilité du Boîtier ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur bénéficie d'une protection IP65 contre l'infiltration de saleté et d'eau. Ce régulateur de pression peut être monté au mur.
Quelles sont les Applications Clés de ce Régulateur de Pression Différentielle Basse Pression ?
Un régulateur de pression différentielle basse pression a divers domaines d'application dans différentes industries et systèmes où le contrôle précis du débit d'air, du débit de fluide ou de la pression est essentiel.
Dans les systèmes CVC, les régulateurs de pression différentielle basse pression sont utilisés afin de réguler le débit d'air dans les réseaux de conduits, assurant une ventilation et une distribution d'air appropriées dans un bâtiment. Ils aident à maintenir les pressions différentielles d'air souhaitées entre différentes zones ou pièces.
Dans les installations de salles blanches, le maintien de pressions différentielles d'air précises est crucial pour pouvoir contrôler la contamination et assurer la qualité des produits. Les régulateurs de pression différentielle basse pression jouent un rôle clé en ce qui concerne l'atteinte et le maintien de ces environnements contrôlés.
Les laboratoires exigent souvent un débit d'air contrôlé pour maintenir des conditions environnementales spécifiques, telles que la température, l'humidité et la propreté. Les régulateurs de pression différentielle basse pression sont utilisés dans les hottes de laboratoire, les enceintes de biosécurité et d'autres systèmes de confinement pour réguler le débit d'air et protéger les chercheurs contre l'exposition à des matériaux dangereux.
Dans les établissements de santé, les régulateurs de pression différentielle basse pression sont utilisés dans les chambres d'isolement, les salles d'opération et les salles blanches afin de contrôler la qualité de l'air et prévenir la propagation des maladies infectieuses.
