Régulateur de pression différentielle 0-2000 Pa, VCA | VCC
Description du produit
Régulateur de pression différentielle pour ventilateurs dont la fonction est de générer un débit d'air variable (régulation VAV). La tension d'alimentation est de 24 VAC ou 24 VDC.
La plage de fonctionnement est de 0 à 2 000 Pa. Il régule la pression différentielle ou le débit volumique d'air. La régulation de la vitesse d'air est également possible en combinaison avec un kit de raccordement pour tube de Pitot.
La sortie analogique peut piloter des ventilateurs EC, des variateurs de fréquence ou des régulateurs de vitesse de ventilateur AC. Le type de sortie est sélectionnable via la communication Modbus RTU.
Les quatre indicateurs LED fournissent une indication visuelle de l'état du transmetteur et des valeurs régulées. La consigne de pression différentielle et tous les autres réglages peuvent être ajustés via Modbus RTU.
Spécifications et descriptions supplémentaires
Quelles sont les fonctions principales et les options de régulation de ce régulateur de pression différentielle ?

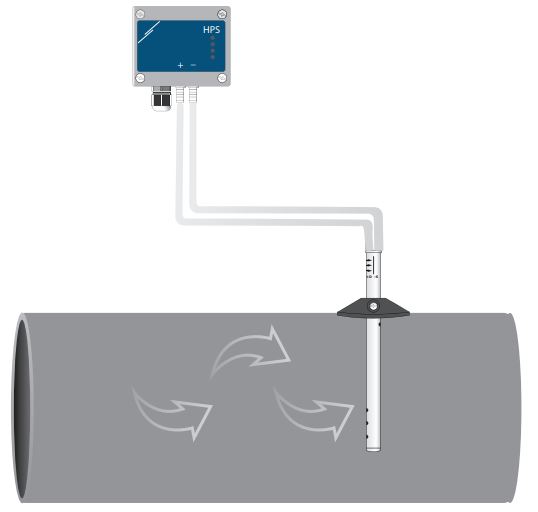

Ce régulateur de pression différentielle contrôle des ventilateurs EC ou des régulateurs de vitesse de ventilateur AC. Il maintient la pression différentielle [Pa] constante au point de consigne. La plage de fonctionnement est de 0 à 2 000 Pa. Il est également possible de réguler la vitesse du ventilateur en fonction du débit volumique d'air [m³/hr] ou de la vitesse d'air [m/s]. Afin de réguler le débit volumique d'air à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour réguler la pression différentielle. Afin de réguler le débit volumique d'air à la base de la section transversale du conduit [cm²] ou de la vitesse d'air [m/s], utilisez le kit de raccordement optionnel de type PSET-PTS-200 ou PSET-PTL-200. Le point de consigne peut être ajusté via Modbus RTU.
Comment le régulateur fournit-il des indicateurs visuels d'état ?
Ce régulateur de pression fournit une représentation visuelle non ambiguë de l'état de la pression différentielle à l'aide de LED vertes, jaunes et rouges. La LED verte signale que le niveau de pression est dans la plage désignée. Lorsque le niveau de pression approche de la plage d'alerte, la LED jaune s'allume. Quand la pression est hors de la plage acceptable, la LED rouge indique un écart. De plus, les LED peuvent afficher l'état du débit volumique d'air ou de la vitesse d'air. Une deuxième LED verte indique l'état opérationnel du capteur, elle s'active lorsque l'alimentation électrique et la communication Modbus RTU sont toutes deux activées.
Quelles sont les caractéristiques de sortie analogique, de régulation de ventilateur et de régulation PI ?
Ce régulateur de pression dispose d'une sortie analogique. Cette sortie contrôle des ventilateurs EC ou des régulateurs de vitesse de ventilateur AC en fonction de la pression différentielle, du débit volumique d'air ou de la vitesse d'air mesurés. La vitesse du ventilateur est régulée afin de maintenir la valeur mesurée constante au point de consigne. Le point de consigne peut être ajusté via Modbus RTU. Pour rendre ce régulateur compatible avec la plupart des ventilateurs EC et des régulateurs de vitesse de ventilateur AC, le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM. Afin d'adapter le temps de réaction du ventilateur à l'application, les facteurs P et I peuvent être ajustés via Modbus RTU.
Le régulateur à capteur dispose d'une régulation PI. À son tour, PI signifie régulation proportionnelle-intégrale, un type de système de régulation par rétroaction couramment utilisé en ingénierie et en théorie du contrôle. Ce système de régulation ajuste la sortie en fonction de la différence entre le point de consigne souhaité et la valeur réelle. La régulation PI intégrée signifie que les actions proportionnelle et intégrale sont toutes deux intégrées dans le schéma de régulation.
Quelles sont les spécifications d'alimentation électrique et de câblage ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ce type de bornier élimine le besoin d'entretien courant et assure un contact fiable pour les fils solides ou multibrins. Ce régulateur à capteur peut être alimenté en 24 VDC ou en 24 VAC. Il est conçu pour un raccordement à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Veuillez vous assurer de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension DC.
Quelles sont les caractéristiques de matériau et de protection du boîtier ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du capteur bénéficie d'une protection IP65 contre la pénétration de la saleté et de l'eau. Ce régulateur de pression peut être monté au mur.
