Déclaration CE
Régulateur de pression différentielle 0-1000 Pa, VCA | VCC
Description du produit
Régulateur de pression différentielle pour ventilateurs afin de générer un débit d'air variable (VAV) (régulation VAV). La tension d'alimentation est de 24 VAC ou 24 VDC.
La plage de fonctionnement est de 0 à 1 000 Pa. Il régule la pression différentielle ou le débit d'air volumique. La régulation de la vitesse de l'air est également possible en combinaison avec un kit de raccordement de tube de Pitot.
La sortie analogique peut contrôler les ventilateurs EC, les variateurs de fréquence ou les régulateurs de vitesse de ventilateur AC. Le type de sortie est sélectionnable via la communication Modbus RTU.
Les quatre indicateurs LED fournissent une indication visuelle de l'état du transmetteur et des valeurs régulées. La consigne de pression différentielle et tous les autres réglages peuvent être ajustés via Modbus RTU.
Spécifications et descriptions supplémentaires
Quelles sont les Fonctions Principales et les Options de Régulation de ce Régulateur de Pression Différentielle ?

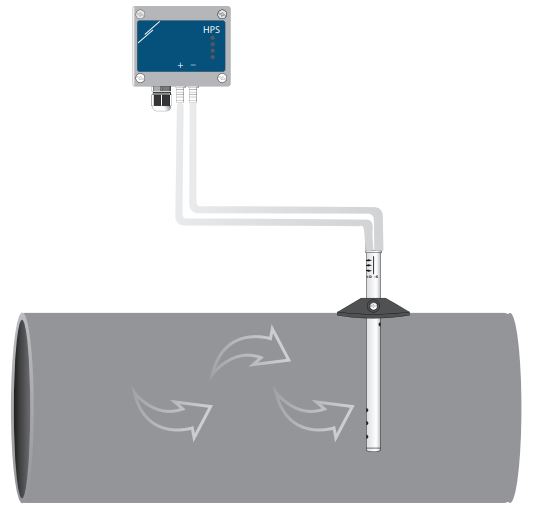

Ce régulateur de pression différentielle contrôle les ventilateurs EC ou les régulateurs de vitesse de ventilateur AC. Il maintient la pression différentielle [Pa] constante à la consigne. La plage de fonctionnement est de 0 à 1 000 Pa. Il est également possible de contrôler la vitesse du ventilateur basé sur le débit d'air volumique [m³/h] ou la vitesse de l'air [m/s]. Afin de contrôler le débit d'air volumique à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour contrôler la pression différentielle. Afin de contrôler le débit d'air volumique à la base de la section transversale du conduit [cm²] ou de la vitesse de l'air [m/s], utilisez le kit de raccordement optionnel type PSET-PTS-200 ou PSET-PTL-200. La consigne peut être ajustée via Modbus RTU.
Comment le Régulateur Fournit-il des Indicateurs de Statut Visuel ?
Ce régulateur de pression fournit une représentation visuelle sans ambiguïté du statut de la pression différentielle en utilisant les LED verte, jaune et rouge. La LED verte indique que le niveau de pression est dans la plage désignée. Lorsque le niveau de pression approche la plage d'alerte, la LED jaune s'illumine. Lorsque la pression tombe hors de la plage acceptable, la LED rouge désigne une déviation. En plus, les LED peuvent afficher le statut du débit d'air volumique ou de la vitesse de l'air. Une deuxième LED verte indique l'état de fonctionnement du transmetteur, elle-même s'active lorsque l'alimentation électrique et la communication Modbus RTU sont toutes deux activées.
Quelles sont les Fonctionnalités de Sortie Analogique, de Contrôle des Ventilateurs et de Régulation PI ?
Ce régulateur de pression dispose d'une sortie analogique. Cette sortie contrôle les ventilateurs EC ou les régulateurs de vitesse de ventilateur AC à la base de la pression différentielle mesurée, du débit d'air volumique ou de la vitesse de l'air. La vitesse du ventilateur est contrôlée afin de maintenir la valeur mesurée constante au point de consigne. Le point de consigne peut être ajustée via Modbus RTU. Pour rendre ce régulateur compatible avec la plupart des ventilateurs EC et des régulateurs de vitesse de ventilateur AC, le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM. Afin d'adapter le temps de réaction du ventilateur à l'application, les facteurs P et I peuvent être ajustés via Modbus RTU.
Le régulateur-transmetteur comporte la régulation PI. PI signifie régulation proportionnelle-intégrale, un type de système de contrôle à rétroaction couramment utilisé en ingénierie et en théorie du contrôle. Ce système de régulation ajuste la sortie en fonction de la différence entre la consigne désirée et la valeur réelle. La régulation PI intégrée signifie que les actions à la fois proportionnelle et intégrale sont intégrées dans le schéma de contrôle.
Quelles sont les Spécifications d'Alimentation Électrique et de Câblage ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils solides ou multibrins. Ce régulateur-transmetteur peut être alimenté en 24 VDC ou en 24 VAC. Il est conçu pour une connexion à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Veuillez vous assurer de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension DC.
Quelles sont les Caractéristiques de Matériau et de Protection du Boîtier ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur offre une protection IP65 contre l'infiltration de saleté et d'eau. Ce régulateur de pression peut être monté au mur.
Quelles sont les Applications Typiques de ce Régulateur ?
Une application typique pour les régulateurs de pression différentielle avec cette plage est de maintenir une sous-pression ou une surpression dans les cages d'escalier ou les salles blanches.
Par exemple, en créant une surpression constante dans la cage d'escalier, celle-ci reste exempte de fumée en cas d'incendie.
