Régulateur de pression différentielle 0-10 kPa, VCC
Description du produit
Régulateur de pression différentielle pour ventilateurs destiné à générer un débit d'air variable (régulation VAV).
La tension d'alimentation est de 24 VDC. La plage de fonctionnement est de 0 à 10 000 Pa.

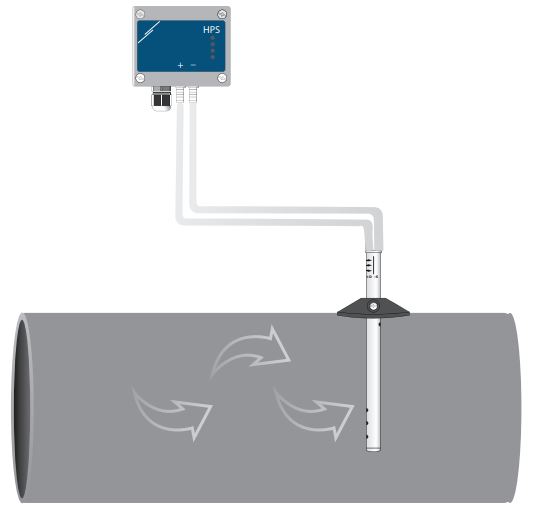

Il régule la pression différentielle ou le débit volumique d'air. La régulation de la vitesse d'air est également possible en combinaison avec un kit de raccordement pour tube de Pitot : PSET-PTS-200.
La sortie analogique peut piloter des ventilateurs EC, des variateurs de fréquence ou des régulateurs de vitesse de ventilateur AC. Le type de sortie est sélectionnable via la communication Modbus RTU. La consigne de pression différentielle et tous les autres réglages peuvent être ajustés via Modbus RTU.
Les quatre indicateurs LED fournissent une indication visuelle de l'état de l'appareil et des valeurs régulées.
Spécifications et descriptions supplémentaires
Quelles sont les fonctions principales et les options de régulation de ce régulateur de pression différentielle ?
Ce régulateur de pression différentielle contrôle des ventilateurs EC ou des régulateurs de vitesse de ventilateur AC. Il maintient la pression différentielle [Pa] constante au point de consigne. La plage de fonctionnement est de 0 à 10 000 Pa. Il est également possible de réguler la vitesse du ventilateur en fonction du débit volumique d'air [m³/hr] ou de la vitesse d'air [m/s]. Afin de réguler le débit volumique d'air à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour réguler la pression différentielle. Afin de réguler le débit volumique d'air à la base de la section transversale du conduit [cm²] ou de la vitesse d'air [m/s], utilisez le kit de raccordement optionnel de type PSET-PTS-200 ou PSET-PTL-200. Le point de consigne peut être ajusté via Modbus RTU.
Comment le régulateur fournit-il des indicateurs visuels d'état ?
Ce régulateur de pression offre une indication visuelle claire du niveau de pression différentielle via les LED verte, jaune et rouge. La LED verte indique que le niveau de pression est dans la plage. Lorsque le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge signifie que la pression différentielle est hors plage. Les LED peuvent également visualiser l'état du débit volumique d'air ou de la vitesse d'air. La deuxième LED verte indique l'état du capteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont activées.
Qu'est-ce que la régulation PI et comment fonctionne-t-elle ?
Dans cet ordre d'idée, PI signifie régulation Proportionnelle-Intégrale, un type de système de régulation par rétroaction couramment utilisé en ingénierie et en théorie du contrôle. Ce système de régulation ajuste la sortie en fonction de la différence entre le point de consigne souhaité et la valeur réelle. La régulation PI intégrée signifie que les actions proportionnelle et intégrale sont toutes deux intégrées dans le schéma de régulation.
Qu'est-ce que l'anti-windup et comment améliore-t-il la performance ?
Il s'agit d'un mécanisme au sein du système de régulation de cet appareil qui permet d'empêcher la saturation et d'améliorer la performance en traitant les effets de l'emballement de l'intégrateur « integrator windup », qui peut se produire lorsque la sortie du système atteint ses limites.
Quelles sont les caractéristiques de sortie analogique, de régulation de ventilateur et de régulation PI ?
Ce régulateur de pression dispose d'une sortie analogique. Cette sortie contrôle des ventilateurs EC ou des régulateurs de vitesse de ventilateur AC en fonction de la pression différentielle, du débit volumique d'air ou de la vitesse d'air mesurés. La vitesse du ventilateur est régulée pour maintenir la valeur mesurée constante au point de consigne. Le point de consigne peut être ajusté via Modbus RTU. Pour rendre ce régulateur compatible avec la plupart des ventilateurs EC et des régulateurs de vitesse de ventilateur AC, le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM. Afin d'adapter le temps de réaction du ventilateur à l'application, les facteurs P et I peuvent être ajustés via Modbus RTU. Une application typique consiste à garantir un débit d'air frais constant, quelle que soit la demande.
Quelles sont les spécifications d'alimentation électrique et de câblage ?

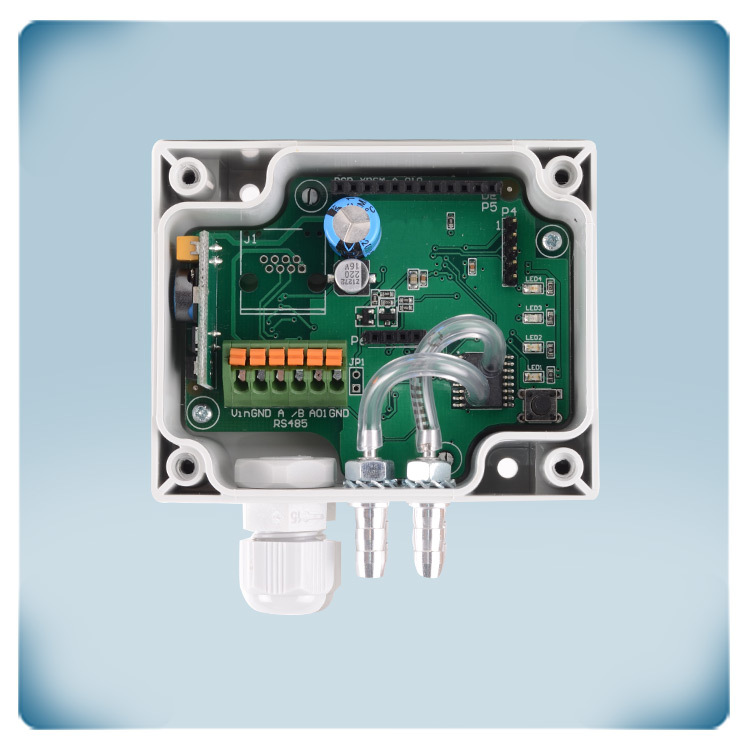

La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ils éliminent le besoin d'entretien courant et garantissent un contact fiable pour les fils solides ou multibrins. La tension d'alimentation est de 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) sont isolées galvaniquement. Cela signifie qu'un câble à 4 fils est requis pour connecter ce capteur. La plupart des alimentations 24 VDC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques de matériau et de protection du boîtier ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du capteur bénéficie d'une protection IP65 contre la pénétration de la saleté et de l'eau. Ce régulateur de pression peut être monté au mur.
