Régulateur actionneur de registre 0-2000 Pa | écran, VCC
Description du produit
Régulateur de pression différentielle avec afficheur pour actionneurs de registre. La tension d'alimentation est de 24 VCC. La plage de fonctionnement est de 0 à 2.000 Pa.

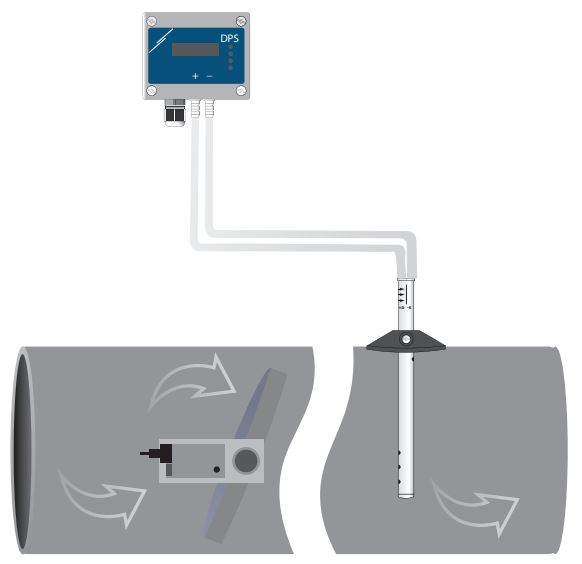

Il contrôle la position du registre afin de maintenir la pression différentielle ou le débit d'air volumique constant au point de consigne. La régulation de la vitesse de l'air est également possible en combinaison avec un kit de raccordement pour tube de Pitot : PSET-PTX.
Le point de consigne peut être ajusté via la communication Modbus RTU. La sortie analogique contrôle les actionneurs de registre. Le type de sortie est sélectionnable. L'afficheur visualise la valeur réelle.
Les quatre indicateurs LED fournissent une indication visuelle de l'état de l'appareil et des valeurs contrôlées. Le point de consigne de pression différentielle et tous les autres réglages peuvent être ajustés via Modbus RTU.
Spécifications et descriptions supplémentaires
Quelles sont les fonctions principales et les capacités de régulation de ce régulateur de pression différentielle ?
Ce régulateur de pression différentielle contrôle les actionneurs de registre. La position du registre est régulée afin de maintenir la pression différentielle [Pa] constante au point de consigne. La plage de fonctionnement est de 0 à 2.000 Pa. Il est également possible de commander la position du registre en fonction du débit d'air volumique [m³/h] ou de la vitesse d'air [m/s]. Afin de réguler le débit d'air volumique à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour réguler la pression différentielle. Afin de réguler le débit d'air volumique à la base de la section transversale de la gaine [cm²] ou de la vitesse d'air [m/s], utilisez le kit de raccordement optionnel de type PSET-PTS-200 ou PSET-PTL-200. Le point de consigne peut être ajusté via Modbus RTU.
Dans les systèmes CVC, les actionneurs de registre sont utilisés pour ajuster le débit d'air dans les gaines ou les systèmes de ventilation. En étant capables de contrôler directement ces actionneurs, les régulateurs de pression différentielle peuvent réguler l'ouverture et la fermeture des registres en réponse aux changements des conditions de pression. Cette capacité de régulation directe permet aux régulateurs d'ajuster rapidement et précisément le débit d'air afin de maintenir les différentiels de pression souhaités dans le système. Elle améliore l'efficacité et la réactivité dans le maintien de l'équilibre et de la circulation d'air optimaux au sein du système CVC.
Comment le régulateur utilise-t-il la régulation PI et l'Anti-Saturation ?
L'inclusion de la régulation Proportionnelle-Intégrale (PI), ainsi que de la fonction anti-saturation, permet une régulation de pression efficace et stable. La régulation PI aide à ajuster la sortie en fonction de la différence entre le point de consigne souhaité et la pression réelle, tandis que la fonction anti-saturation empêche le dépassement ou le sous-dépassement du point de consigne.
Comment le régulateur fournit-il un retour visuel et une indication d'état ?
L'afficheur LED à 7 segments visualise la pression mesurée, le débit volumique ou la vitesse d'air. De plus, les LED verte, jaune et rouge offrent une indication visuelle de la valeur mesurée. La LED verte indique que le niveau de pression est dans la plage. Lorsque le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge indique que la pression différentielle est hors plage. Les LED peuvent également visualiser l'état du débit d'air volumique ou de la vitesse d'air. La deuxième LED verte indique l'état du capteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont activées.
Quelles sont les fonctionnalités de la sortie analogique et de la commande de registre ?
Ce régulateur de pression dispose d'une sortie analogique. Cette sortie contrôle les actionneurs de registre en fonction de la pression différentielle mesurée, du débit d'air volumique ou de la vitesse d'air. La position du registre est austée de sorte que la valeur mesurée reste égale au point de consigne. Le point de consigne peut être ajusté via Modbus RTU. Pour rendre ce régulateur compatible avec la plupart des actionneurs de registre, le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM. Pour faire correspondre le temps de réaction du registre à l'application, les facteurs P et I peuvent être ajustés via Modbus RTU.
Quelles sont les spécifications de l'alimentation et du câblage ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être raccordées via le bornier à cage. Ce type de bornier élimine le besoin d'entretien de routine, tout en assurant un contact fiable pour les fils solides ou toronnés. La tension d'alimentation est de 24 VCC. Les bornes de terre de l'alimentation électrique (V-) et de la sortie (GND) sont séparées galvaniquement. Cela veut dire qu'un câble à 4 fils est requis pour connecter ce capteur. La plupart des alimentations 24 VCC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VCC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques du matériau et de la protection du boîtier ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du capteur bénéficie d'un indice de protection IP65 contre la pénétration de saleté et d'eau. Ce régulateur de pression peut être monté au mur.
