Pressostat différentiel 200 Pa | tubes PVC
Description du produit
Pressostat différentiel dont le fonction, c'est bien la détection de la surpression, de la dépression ou de la pression différentielle. Il peut tout de même être utilisé pour l'air ou d'autres gaz incombustibles et non agressifs.
Le point de consigne de la pression de commutation peut être ajusté au moyen d'un bouton calibré avec graduation, Cette version détecte la pression différentielle dans la plage de 20 à 200 Pa.
Les contacts de sortie peuvent commuter une charge résistive maximale de 1 A / 250 VCA. Livré avec PSET-PVC-200, un jeu de tubes flexibles en PVC transparent (longueur 2 m).
Spécifications et descriptions supplémentaires
Comment fonctionnent les pressostats différentiels ?
Les pressostats différentiels détectent les écarts de pression entre deux points spécifiés. Ces pressostats disposent de deux orifices reliés aux sources de pression respectives, permettant ainsi la surveillance de la pression différentielle entre elles. Lorsque le seuil prédéfini est atteint, la membrane interne du pressostat se déforme pour établir ou interrompre une connexion de circuit. Cette modification du circuit déclenche une alarme, notifiant les utilisateurs de la variation de pression. Les utilisateurs peuvent soit prérégler le point de consigne du pressostat, soit l'ajuster sur site.
Les pressostats différentiels détectent les écarts de pression entre deux points spécifiés. Ces pressostats disposent de deux orifices reliés aux sources de pression respectives, permettant ainsi la surveillance de la pression différentielle entre elles. Lorsque le seuil prédéfini est atteint, la membrane interne du pressostat se déforme pour établir ou interrompre une connexion de circuit. Cette modification du circuit déclenche une alarme, notifiant les utilisateurs de la variation de pression. Les utilisateurs peuvent soit prérégler le point de consigne du pressostat, soit l'ajuster sur site.
Quelles sont les applications et les caractéristiques techniques de la série PSW ?
La série PSW de pressostats différentiels dispose de diverses fonctions, telles que l'activation ou la désactivation des ventilateurs ou des pompes et la surveillance de l'état des filtres à air dans les systèmes de ventilation et les centrales de traitement d'air. Ils sont utilisés dans les centrales de traitement d'air avec échangeurs de chaleur pour la protection contre le gel ou pour protéger les batteries de chauffage électriques de gaine de la surchauffe. Ces pressostats sont conçus pour surveiller la surpression, la dépression et la pression différentielle de l'air ou d'autres gaz incombustibles et non agressifs.

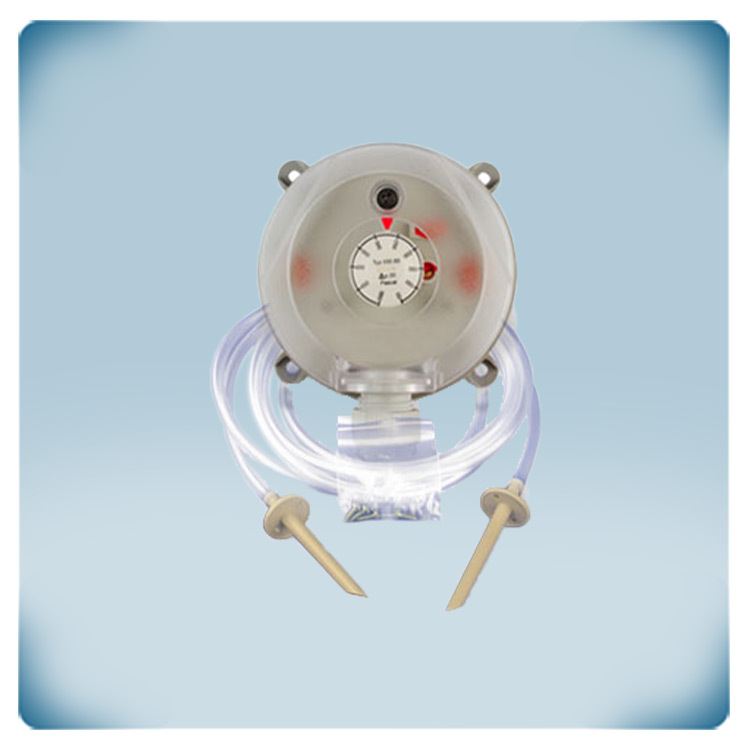

Le PSW--200-PVC est livré avec le pressostat PSW lui-même ainsi que le kit de raccordement de pression différentielle PSET-PVC et des tubes en plastique d'une longueur de 2 mètres avec vis de montage. Le PSET-PVC connecte le pressostat différentiel au réseau de gaines et permet de mesurer la pression différentielle en Pascals. Les embouts sont fabriqués en plastique r-ABS gris de haute qualité, résistant à la chaleur, d'une longueur de 83 mm et d'un diamètre de 6,4 mm à l'extrémité de raccordement. Les tubes sont en PVC transparent, d'un diamètre de 7 mm et d'une longueur de 2 m, avec une pression de service maximale de 10 000 Pa et une température de fonctionnement maximale de 60°C. Le contact sec de sortie du pressostat différentiel a une durée de vie moyenne de 10 000 000 de manœuvres, avec des caractéristiques de contact de 1 A pour les charges résistives ou 0,4 A pour les charges inductives (à 250 VCA).
Quelles sont les directives d'installation ?
L'installation est très simple : il faut uniquement monter l'appareil sur une surface appropriée. Veuillez noter que le pressostat différentiel ne doit pas être installé à l'envers pour des pressions de déclenchement inférieures à 50 Pa !

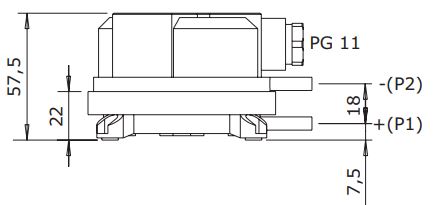

Le connecteur P1 est désigné pour la pression supérieure ou la dépression inférieure, tandis que le connecteur P2 est destiné à la pression inférieure ou à la dépression supérieure. Lorsque la pression différentielle augmente, le contact 3-2 se ferme, et le contact 3-1 s'ouvre.
Quelles sont les caractéristiques du boîtier et de la protection ?
Le pressostat est installé dans un boîtier solide avec un couvercle en plastique, bénéficiant d'une protection contre la pénétration de la poussière, de la saleté et de l'eau. En combinaison avec le couvercle en plastique, la classe de protection est IP54.
