Kit de raccordement tube de Pitot | L 150 mm
Description du produit
Tube de Pitot dont la fonction c'est bien la mesure du débit volumique d'air ou de la vitesse de l'air en combinaison avec un capteur de pression différentielle.

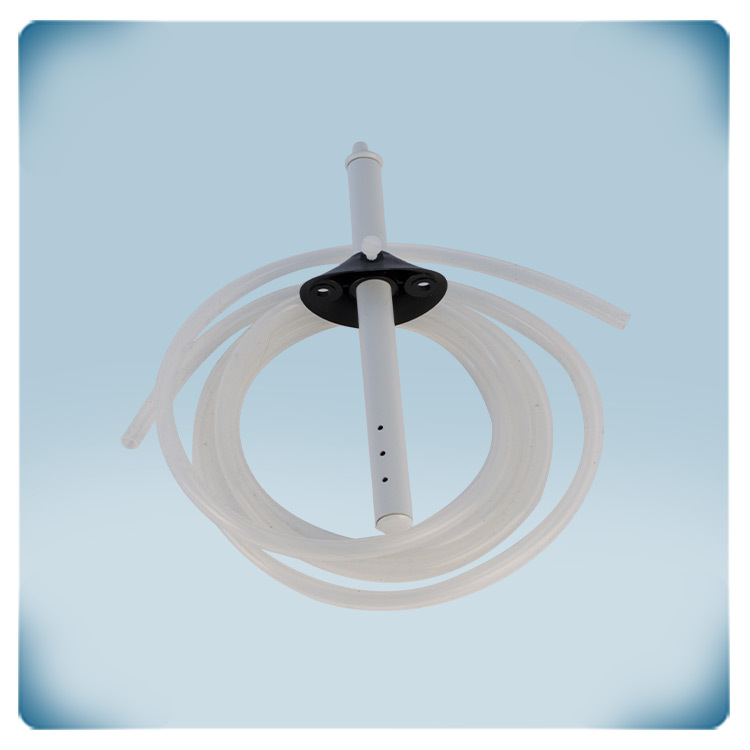

Ce kit comporte une sonde en plastique et un tube flexible en PVC transparent d'une longueur de 2 m. La longueur du tube de Pitot est de 150 mm. Il pourrait bien être utilisé pour des gaines d'air d'un diamètre de 100 à 300 mm.
Cet ensemble est utilisé afin de mesurer ou de réguler la vitesse de l'air. En combinaison avec certains capteurs. Tout de même, il peut également être utilisé pour mesurer ou réguler le débit volumique d'air à la base de la section transversale de la gaine.
Spécifications et descriptions supplémentaires
Quelles sont les fonctions de ce kit de raccordement ?
Cette sonde mesure la vitesse de l’air dans les gaines de ventilation. Elle peut être utilisée pour réguler les débits d’air. Le tube de Pitot compare la pression statique à la pression dynamique. Un tube flexible transparent de 7 mm de diamètre et de 2 m de longueur est livré avec le tube de Pitot. Le raccordement du tube de Pitot à la gaine peut être effectué via ce tube transparent. Afin de raccorder à la fois les côtés pression négative et pression positive à la gaine, il faut couper le tube transparent en deux. Ce kit à tube de Pitot fonctionne selon la loi de Bernoulli. Afin de garantir des performances optimales, la sonde doit être installée correctement par rapport au flux d’air. Plus de détails concernant l’installation se trouvent dans le manuel.
Ce kit peut être utilisé pour raccorder un capteur de pression différentielle ou un contrôleur VAV (*) au réseau de gaines. Il permet de mesurer ou bien de réguler la vitesse de l’air [m/s]. Si la section du conduit est connue, il peut être utilisé pour mesurer ou réguler le débit d’air [m³/h].
(*) Compatible avec les transmetteurs de pression différentielle HPS, DPS, HPD et DPD, ainsi qu’avec les régulateurs de pression différentielle HPSP, HPSA, DPSP et DPSA.
Quelles sont les caractéristiques des matériaux de la sonde et des tubes ?
La sonde à tube de Pitot est fabriquée en r-ABS gris de haute qualité, un matériau résistant à la chaleur et très robuste. Sa longueur est de 150 mm et son diamètre de 12,5 mm. Ce tube de Pitot peut être utilisé dans des conduits de 100 à 300 mm de diamètre. Les tubes sont en PVC transparent, avec un diamètre de 7 mm et une longueur de 2 m. La pression de service maximale elle-même est de 10 000 Pa, en ce qui est de la température de fonctionnement maximale, elle est de 60 °C.
La sonde à tube de Pitot est fabriquée en r-ABS gris de haute qualité, un matériau résistant à la chaleur et très robuste. Sa longueur est de 150 mm et son diamètre de 12,5 mm. Ce tube de Pitot peut être utilisé dans des conduits de 100 à 300 mm de diamètre. Les tubes sont en PVC transparent, avec un diamètre de 7 mm et une longueur de 2 m. La pression de service maximale elle-même est de 10 000 Pa, en ce qui est de la température de fonctionnement maximale, elle est de 60 °C.
