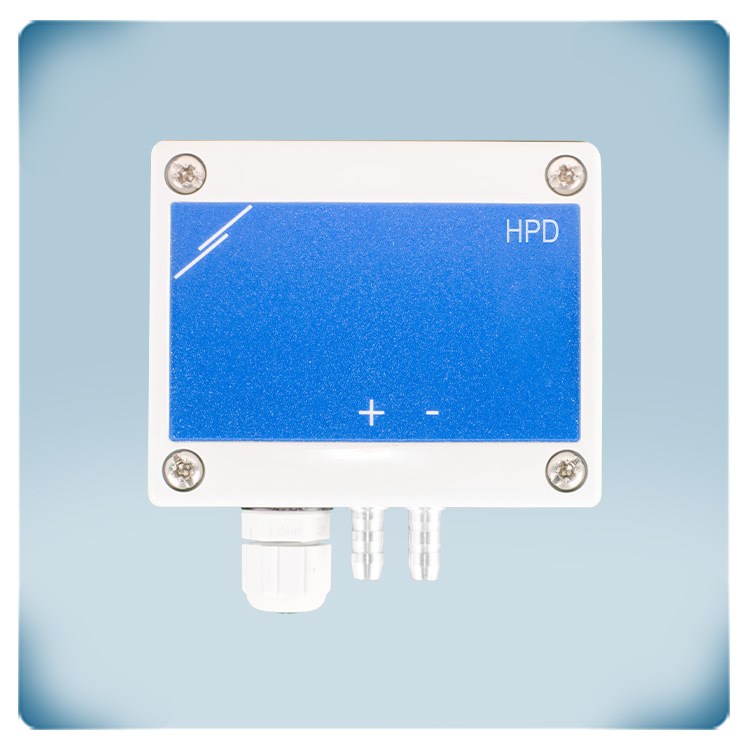

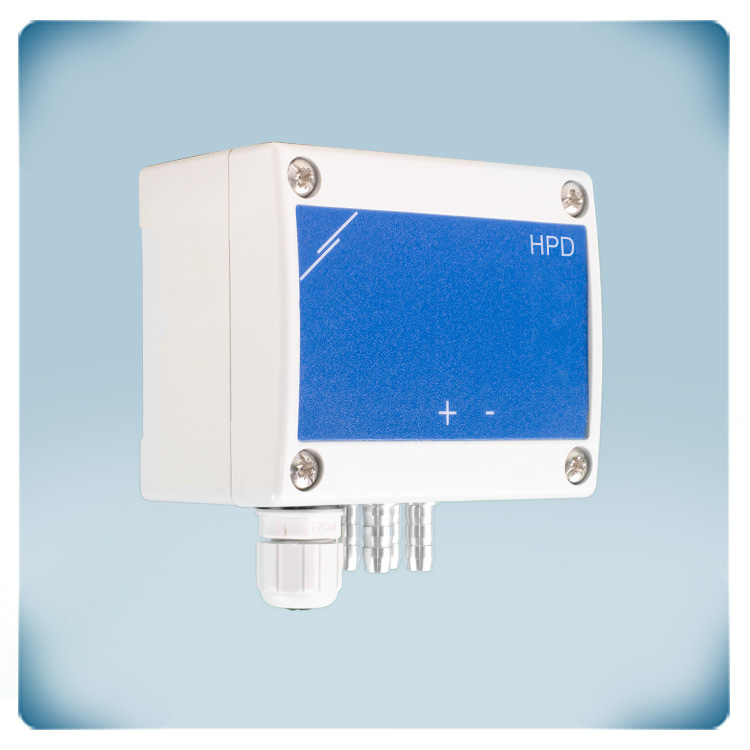

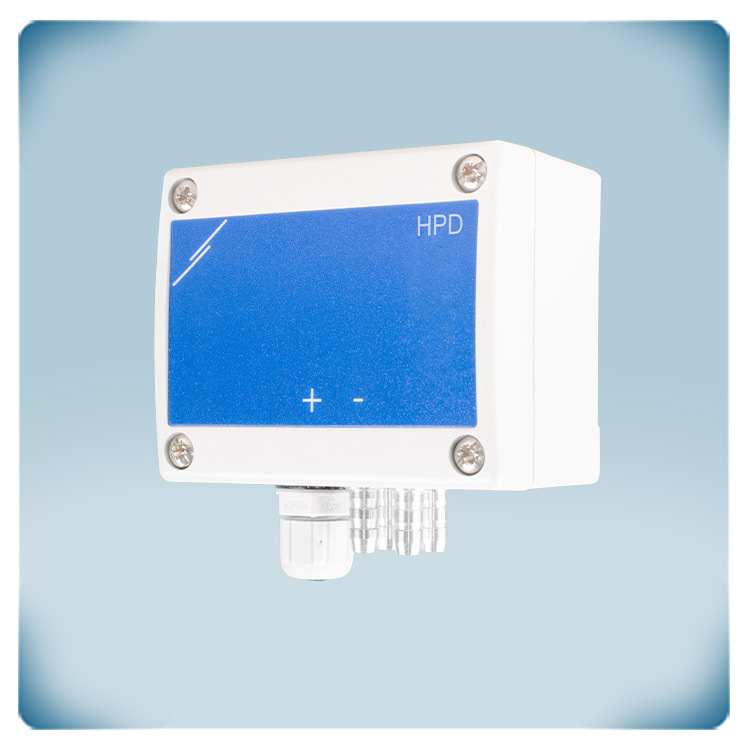

Double transmetteur pression différentielle 2 kPa, VCC
Description du produit
La série HPD représente un transmetteur de pression différentielle double capable de mesurer simultanément la pression en deux points de mesure distincts. Il fonctionne dans une plage de 0 à 2 000 Pa.
En plus de la pression, il peut calculer le débit volumique d'air en utilisant le facteur K du ventilateur.
Quand il est utilisé avec un kit de raccordement de tube de Pitot externe, il peut également mesurer la vitesse de l'air.
L'appareil fonctionne avec une tension d'alimentation de 24 VDC. Il fournit des sorties flexibles via deux canaux séparés (sélectionnables en 0-10 VDC, 0-20 mA, ou 0-100% PWM) ainsi que la communication Modbus RTU. Tous les paramètres sont entièrement réglables via Modbus RTU.
Dotée d'un boîtier à montage en surface avec un indice de protection IP65, la série HPD est conçue pour résister à la poussière et à l'humidité. Son utilisation principale est de surveiller le volume d'air soufflé et d'air extrait dans les systèmes de ventilation et les Centrales de Traitement d'Air (CTA).
Spécifications et descriptions supplémentaires
Que peut mesurer et calculer ce transmetteur simultanément ?

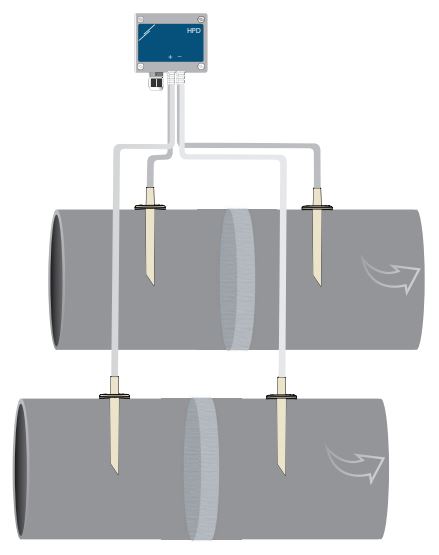

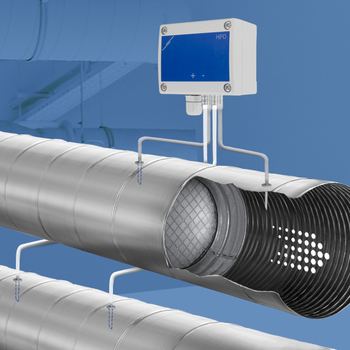

Ce transmetteur mesure la pression différentielle [Pa] en deux points de mesure distincts simultanément. Sur la base de ces mesures, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peut être calculé. Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, utilisez le kit de raccordement optionnel de type PSET-PVC-200 ou PSET-QF-200. Ce kit de raccordement peut également être utilisé pour mesurer la pression différentielle. Afin de calculer le débit volumique d'air à la base de la section transversale de la gaine [cm²] ou de la vitesse de l'air [m/s], utilisez le kit de raccordement optionnel de type PSET-PTS-200 ou PSET-PTL-200.
Comment fonctionnent les sorties analogiques ?
Ce transmetteur dispose de deux sorties analogiques. Chaque sortie transmet la pression différentielle, le débit volumique d'air ou la vitesse de l'air mesurés de manière proportionnelle. La plage par défaut de ce transmetteur est de 0 à 2 000 Pa. Par défaut, chaque sortie transmet 0 V à 0 Pa et 10 V à 2 000 Pa. Cette plage, les types de sortie et tous les autres réglages peuvent être ajustés via Modbus RTU.
Comment les valeurs mesurées peuvent-elles être récupérées et configurées ?
Pour obtenir la valeur mesurée de ce transmetteur, il existe deux options. Soit la lire à partir des registres Modbus, soit via la sortie analogique. Cette dernière transmet proportionnellement la pression différentielle, le débit d'air ou la vitesse de l'air mesurés. La plage standard de ce transmetteur est de 0 à 2 000 Pa. Par défaut, la sortie est de 0 V à 0 Pa et 10 V à 2 kPa. Cette plage, le type de sortie (0-10 VDC / 0-20 mA / 0-100% PWM) et tous les autres réglages peuvent être ajustés via Modbus RTU.
Quelles sont les applications clés ?
Ce transmetteur mesure le débit volumique d'air en deux points de mesure distincts simultanément. Il peut être utilisé pour surveiller le volume d'air soufflé et extrait dans les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC). Ce transmetteur peut être connecté à Internet via une passerelle Internet Sentera. Cela permet d'enregistrer les données ou d'ajuster les réglages à distance.
Quelles sont les exigences d'alimentation électrique et de câblage ?

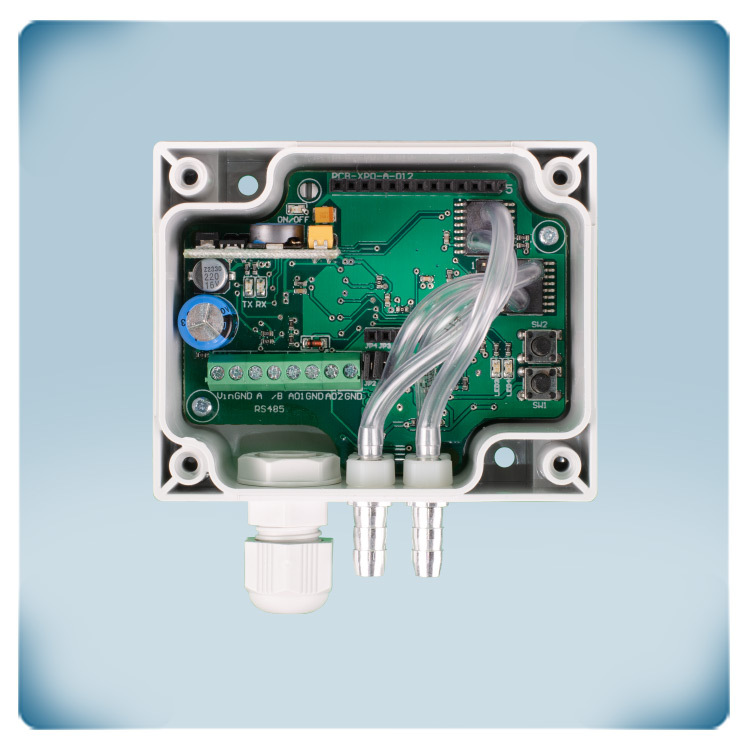

La tension d'alimentation, les deux sorties et la communication Modbus RTU peuvent être raccordées via le bornier à vis. La tension d'alimentation est de 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas raccordées en interne. Cela veut dire qu'un câble à 4 fils est requis pour connecter ce transmetteur. La plupart des alimentations 24 VDC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VDC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques physiques et de durabilité de ce transmetteur ?

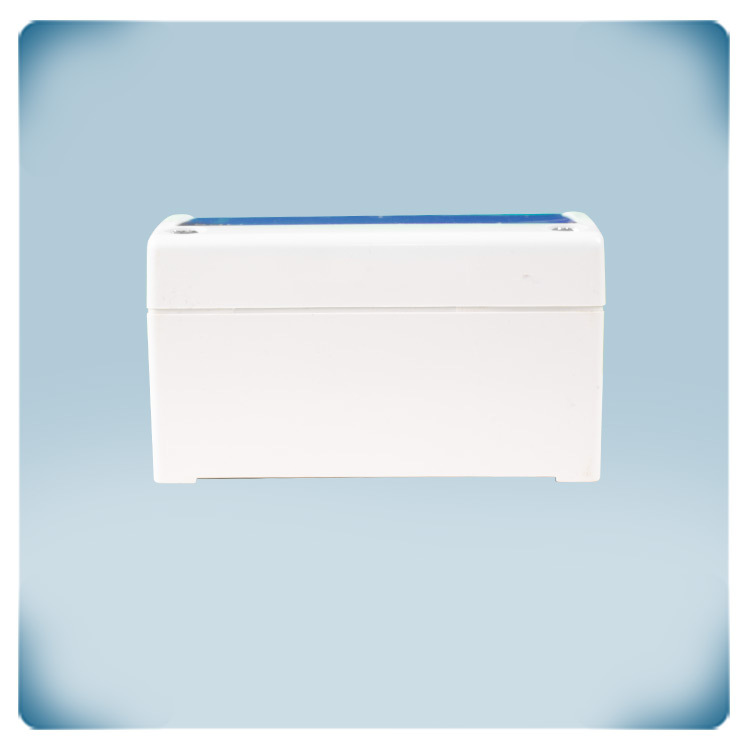

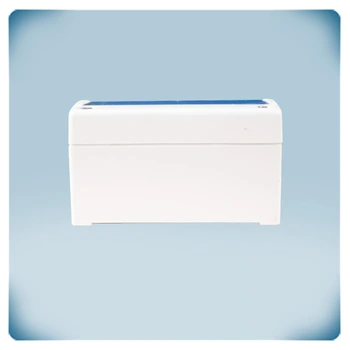

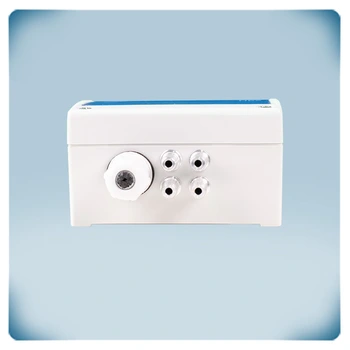

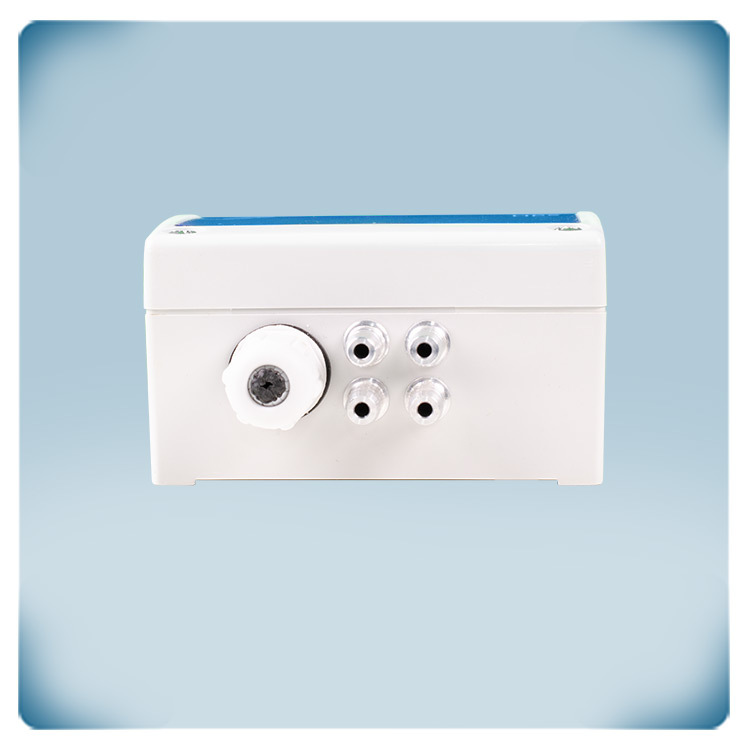

Le boîtier est fabriqué en plastique r-ABS V0 (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur offre un indice de protection IP65 contre la pénétration de la poussière et de l'eau. Ce transmetteur peut être monté au mur.
