Double transmetteur pression différentelle 4 kPa | écran, VCC
Description du produit
Ce transmetteur est conçu pour offrir une double capacité de mesure, lui donnant la possibilité de mesurer la pression différentielle ou le débit volumique d'air à partir de deux entrées. Il peut également être utilisé pour mesurer la vitesse de l'air lorsqu'un kit de tube de Pitot est raccordé.
Le transmetteur dispose des sorties flexibles, transmettant les valeurs mesurées via deux sorties analogiques, qui peuvent être configurées en 0-10 VDC, 0-20 mA, ou 0-100% PWM.
L'ensemble de ses paramètres peut être ajusté et surveillé à distance via la communication Modbus RTU. Pour plus de confort d'utilisation, un écran LED 7 segments intégré assure la visualisation des mesures en temps réel. En principe, ce transmetteur est utilisé dans les systèmes de ventilation ou les Centrales de Traitement d'Air (CTA) afin de surveiller le débit volumique de l'air soufflé et extrait.
Il dispose d'une plage de pression de 0 à 4 000 Pa et nécessite une alimentation électrique de 24 VDC pour pouvoir fonctionner.
Spécifications et descriptions supplémentaires
Que peut mesurer et calculer ce transmetteur ?

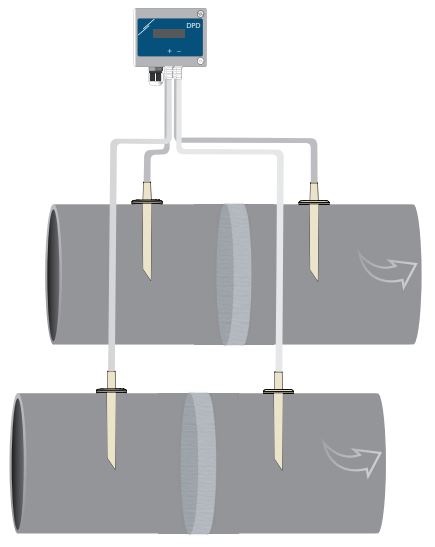

Le transmetteur de pression DPD (ou bien capteur) est capable de mesurer la pression différentielle en deux points de mesure distincts simultanément. Cette fonctionnalité permet aux utilisateurs de calculer soit le débit volumique d'air, soit la vitesse de l'air à la base des données mesurées.
Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, les utilisateurs peuvent se servir des kits de raccordement de type PSET-PVC-200 ou bien PSET-QF-200. Ces kits de raccordement fournissent les composants et les paramètres nécessaires pour déterminer avec précision le débit volumique d'air à la base des caractéristiques spécifiques du ventilateur utilisé. De plus, ces kits de raccordement peuvent également être utilisés pour mesurer la pression différentielle quand c'est nécessaire.

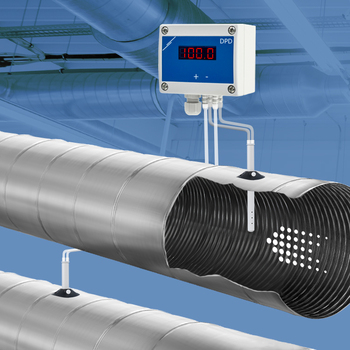

Afin de calculer le débit volumique d'air a la base de la section transversale de la gaine ou la vitesse de l'air, les utilisateurs peuvent se servir des kits de raccordement PSET-PTS-200 ou bien PSET-PTL-200. Ceux-ci facilitent le calcul du débit volumique d'air ou de la vitesse de l'air en fonction des dimensions de la section transversale de la gaine et de la vitesse de l'air mesurée.
En sélectionnant le kit de raccordement approprié en fonction des exigences spécifiques de l'application, les utilisateurs peuvent bien utiliser de manière efficace le transmetteur de pression DPD afin de mesurer et de calculer avec exactitude et précision le débit volumique d'air ou la vitesse de l'air dans les systèmes CVC.
Comment les valeurs mesurées sont-elles affichées et transmises ?
Les valeurs mesurées sont transmises via les sorties analogiques et via la communication Modbus RTU. Les deux valeurs sont indiquées en alternance sur l'écran LED 7 segments. L'affichage peut être désactivé via Modbus RTU.
Le transmetteur de pression DPD (ou bien capteur) est capable de mesurer la pression différentielle en deux points de mesure distincts simultanément. Cette fonctionnalité permet aux utilisateurs de calculer soit le débit volumique d'air, soit la vitesse de l'air à la base des données mesurées.
Afin de calculer le débit volumique d'air à la base du facteur K du ventilateur, les utilisateurs peuvent se servir des kits de raccordement de type PSET-PVC-200 ou bien PSET-QF-200. Ces kits de raccordement fournissent les composants et les paramètres nécessaires pour déterminer avec précision le débit volumique d'air à la base des caractéristiques spécifiques du ventilateur utilisé. De plus, ces kits de raccordement peuvent également être utilisés pour mesurer la pression différentielle quand c'est nécessaire.
Afin de calculer le débit volumique d'air a la base de la section transversale de la gaine ou la vitesse de l'air, les utilisateurs peuvent se servir des kits de raccordement PSET-PTS-200 ou bien PSET-PTL-200. Ceux-ci facilitent le calcul du débit volumique d'air ou de la vitesse de l'air en fonction des dimensions de la section transversale de la gaine et de la vitesse de l'air mesurée.
En sélectionnant le kit de raccordement approprié en fonction des exigences spécifiques de l'application, les utilisateurs peuvent bien utiliser de manière efficace le transmetteur de pression DPD afin de mesurer et de calculer avec exactitude et précision le débit volumique d'air ou la vitesse de l'air dans les systèmes CVC.
Comment les valeurs mesurées sont-elles affichées et transmises ?
Les valeurs mesurées sont transmises via les sorties analogiques et via la communication Modbus RTU. Les deux valeurs sont indiquées en alternance sur l'écran LED 7 segments. L'affichage peut être désactivé via Modbus RTU.
Quelles sont les capacités des sorties analogiques et les réglages par défaut ?
Le transmetteur de pression DPD est équipé de deux sorties analogiques, chacune d'entre elles est capable de transmettre les valeurs mesurées, que ce soit la pression différentielle, le débit volumique d'air ou bien la vitesse de l'air de manière proportionnelle.
Par défaut, le transmetteur fonctionne dans une plage de 0 à 4 000 Pa, avec des sorties analogiques qui sont configurées pour transmettre 0 V à 0 Pa et 10 V à 4 000 Pa.
Cette configuration par défaut assure la compatibilité avec les exigences de mesure standard. Les utilisateurs disposent toutefois d'une grande flexibilité qui leur donne la possibilité d'ajuster divers paramètres, y compris la plage de mesure, les types de sortie et d'autres réglages, via la communication Modbus RTU.
Quelles sont les applications clés et les options de connectivité ?
Le transmetteur de pression DPD a la possibilité de mesurer le débit volumique d'air en deux points de mesure distincts simultanément, ce qui le rend idéal pour surveiller le volume d'air soufflé et extrait dans divers systèmes tels que les systèmes de ventilation ou les Unités de Récupération de Chaleur (URC). Cette fonctionnalité de mesure double permet une surveillance et un contrôle complets du flux d'air au sein de ces systèmes, facilitant ainsi un fonctionnement et une maintenance efficaces.
Ce transmetteur peut bien être connecté à Internet via une passerelle Internet Sentera. Cela à son tour permet d'enregistrer les données ou bien d'ajuster les réglages à distance.
Quelles sont les exigences d'alimentation électrique et de câblage ?
Le bornier à vis facilite le raccordement de la tension d'alimentation, des deux sorties et de la communication Modbus RTU. La tension d'alimentation requise est de 24 VDC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) sont isolées en interne, nécessitant l'utilisation d'un câble à 4 fils pour le raccordement. La plupart des alimentations 24 VDC sont équipées de mesures de protection contre les courts-circuits, les surcharges et les surtensions, améliorant ainsi la sécurité et la fiabilité de l'installation. L'utilisation d'une tension d'alimentation de 24 VDC améliore davantage la sécurité et la fiabilité de la configuration.
Quelles sont les caractéristiques physiques et de durabilité de ce transmetteur ?
Le boîtier est fabriqué en plastique r-ABS V0 (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriqués en Aluminium. Le boîtier du transmetteur bénéficie d'un indice de protection IP65 contre la pénétration de la poussière et de l'eau. Ce transmetteur peut être monté au mur, aussi bien à l'intérieur qu'à l'extérieur.
